一种手环自助收发机的制作方法

本发明涉及手环收发设备，具体为一种手环自助收发机。

背景技术：

1、自助手环收发机是一种旨在简化物品存储和取出过程的设备，它允许使用者通过自助方式在健身房、游乐场等场所中存储或取出物品，自助手环收发机通常由收发物品的设备、存储系统、用于访问和管理物品的软件组成。

2、为了使用自助手环收发机，使用者需要登录到系统并且配备一个手环设备，在存储物品时，使用者可以将物品放入设备中并通过手环设备进行标识，在取出物品时，用户只需操作手环设备并等待物品出现，除了提高效率和简化流程外，它还可以提高安全性，因为存储的物品可以进行数字化跟踪与管理，使用者可以快速地访问和管理他们的物品。

3、因此自助手环收发机为使用者们提供了方便和高效的物品管理方案，但由于自助手环是处于一个共享的状态，用户会对使用卫生也格外关注，如何保证手环的自助收发以及卫生使用成为本领域人员亟待解决的问题。

技术实现思路

1、本发明的目的在于提供一种手环自助收发机，以解决上述背景技术中提出的问题。

2、为了解决上述技术问题，本发明提供如下技术方案：一种手环自助收发机，包括机箱和数据处理器，所述机箱的前侧铰接有箱门，所述箱门朝外一侧表面开设有接收口、发放口，所述机箱的内部设置有隔板，所述隔板将机箱的内部分为上侧控制系统腔、下侧手环传送腔，所述机箱的内部设置有收集箱，所述数据处理器设置于上侧控制系统腔内部，所述下侧手环传送腔设置有：

3、扫描传送组件，所述扫描传送组件包括设置于机箱内部的旋转架、固定于旋转架顶部一侧的摄像仪、夹持移动部，所述旋转架的顶部与靠近接收口的一侧为开口设置，所述收集箱与旋转架之间设置有斜板，所述摄像仪的摄像端对下方的手环进行扫描，判断手环是否破损；

4、消毒处理组件，所述消毒处理组件包括处理台，所述处理台内部前后分为消毒腔、干燥腔，所述消毒腔用于对手环进行喷洒消毒液进行清洗消毒，所述干燥腔用于对清洗后的手环进行干燥；

5、发放组件，所述发放组件包括设置于处理台下方的传送架，所述传送架的下端对应于发放口位置，所述传送架呈螺旋状设置。

6、本发明进一步说明，所述箱门朝外一侧表面上部设置有显示屏，所述显示屏的上部设置有人脸扫描仪，所述显示屏上提供发放、回收的选项。

7、本发明进一步说明，所述旋转架的位置与接收口相对应，所述旋转架相对于接收口的一侧与旋转架的底面呈钝角倾斜设置。

8、本发明进一步说明，所述旋转架的下方设置有第一支撑板，所述第一支撑板底面固定连接有第一加强筋，所述第一加强筋的另一端与机箱内壁相固定，所述第一支撑板的顶部设置有一组耳座，一组所述耳座之间轴承连接有中轴，所述中轴的中部与旋转架的底部固定连接，所述中轴的一端传动连接有第一旋转电机。

9、本发明进一步说明，所述夹持移动部包括固定于隔板底面的第一直线电机，所述第一直线电机的输出端固定连接有第二直线电机，所述第二直线电机的输出端固定连接有第一伸缩部，所述第一伸缩部的输出端安装有一组第一夹取部，所述第二直线电机的顶部后端固定连接有第一连板，所述第一连板的另一端固定连接有第二连板，所述第二连板的底面固定连接有第二伸缩部，所述第二伸缩部的输出端安装有一组第二夹取部；

10、所述机箱的内壁后侧设置有第一滑槽，所述第二直线电机、第二连板位于第一滑槽内的一端均固定有支撑滑块，所述支撑滑块与第一滑槽内部滑动连接。

11、本发明进一步说明，所述消毒腔、干燥腔的底部分别固定有第二旋转电机、第三旋转电机，所述第二旋转电机、第三旋转电机的输出端分别贯穿消毒腔、干燥腔的底部且分别连接有第一放置台、第二放置台，所述消毒腔内第一放置台的一侧设置有喷液管，所述喷液管的输出端对准第一放置台上的手环，所述喷液管的输入端依次管道连接有喷液泵、消毒液箱，所述干燥腔内第二放置台的一侧设置有抽气管，所述抽气管输入端管道连接有抽气泵，所述干燥腔内壁还设置有加热管。

12、本发明进一步说明，所述第一放置台、第二放置台中部为凸起状，用于方便手环的放置。

13、本发明进一步说明，所述消毒腔、干燥腔的底部还分别贯穿连接有第一连管、第二连管，所述第一连管、第二连管的另一端分别连接有液泵、气泵，所述液泵的输入端管道连接有集液箱。

14、与现有技术相比，本发明所达到的有益效果是：本发明，采用扫描传送组件、消毒处理组件、发放组件，实现手环的自动收发工序，数据处理器对手环进行对比，判断手环是否破损，同时通过采集黏附汗液程度数据，对手环进行针对性消毒清洗与干燥，提高手环使用时的卫生安全。

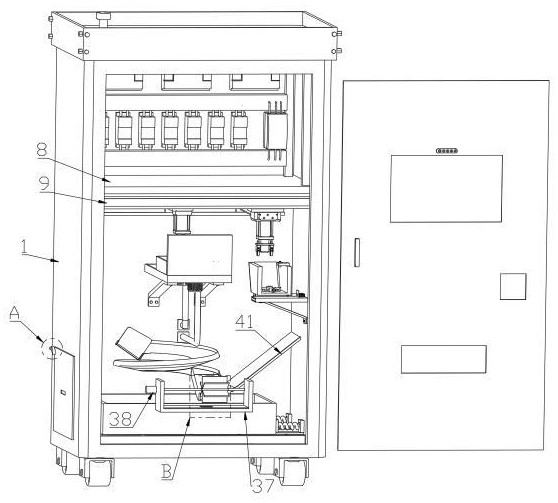

1.一种手环自助收发机，包括机箱（1）和数据处理器，所述机箱（1）的前侧铰接有箱门（2），所述箱门（2）朝外一侧表面开设有接收口（3）、发放口（4），其特征在于：所述机箱（1）的内部设置有隔板（8），所述隔板（8）将机箱（1）的内部分为上侧控制系统腔、下侧手环传送腔，所述机箱（1）的内部设置有收集箱（32），所述数据处理器设置于上侧控制系统腔内部，所述下侧手环传送腔设置有：

2.根据权利要求1所述的一种手环自助收发机，其特征在于：所述箱门（2）朝外一侧表面上部设置有显示屏（6），所述显示屏（6）的上部设置有人脸扫描仪，所述显示屏（6）上提供发放、回收的选项。

3.根据权利要求1所述的一种手环自助收发机，其特征在于：所述旋转架（18）的位置与接收口（3）相对应，所述旋转架（18）相对于接收口（3）的一侧与旋转架（18）的底面呈钝角倾斜设置。

4.根据权利要求1所述的一种手环自助收发机，其特征在于：所述旋转架（18）的下方设置有第一支撑板（16），所述第一支撑板（16）底面固定连接有第一加强筋，所述第一加强筋的另一端与机箱（1）内壁相固定，所述第一支撑板（16）的顶部设置有一组耳座，一组所述耳座之间轴承连接有中轴，所述中轴的中部与旋转架（18）的底部固定连接，所述中轴的一端传动连接有第一旋转电机（17）。

5.根据权利要求1所述的一种手环自助收发机，其特征在于：所述夹持移动部包括固定于隔板（8）底面的第一直线电机（9），所述第一直线电机（9）的输出端固定连接有第二直线电机（10），所述第二直线电机（10）的输出端固定连接有第一伸缩部（14），所述第一伸缩部（14）的输出端安装有一组第一夹取部（25），所述第二直线电机（10）的顶部后端固定连接有第一连板（12），所述第一连板（12）的另一端固定连接有第二连板（13），所述第二连板（13）的底面固定连接有第二伸缩部（15），所述第二伸缩部（15）的输出端安装有一组第二夹取部（26）；

6.根据权利要求5所述的一种手环自助收发机，其特征在于：所述消毒腔、干燥腔的底部分别固定有第二旋转电机（23）、第三旋转电机（24），所述第二旋转电机（23）、第三旋转电机（24）的输出端分别贯穿消毒腔、干燥腔的底部且分别连接有第一放置台（27）、第二放置台（28），所述消毒腔内第一放置台（27）的一侧设置有喷液管，所述喷液管的输出端对准第一放置台（27）上的手环，所述喷液管的输入端依次管道连接有喷液泵、消毒液箱，所述干燥腔内第二放置台（28）的一侧设置有抽气管，所述抽气管输入端管道连接有抽气泵，所述干燥腔内壁还设置有加热管。

7.根据权利要求6所述的一种手环自助收发机，其特征在于：所述第一放置台（27）、第二放置台（28）中部为凸起状，用于方便手环的放置。

8.根据权利要求6所述的一种手环自助收发机，其特征在于：所述消毒腔、干燥腔的底部还分别贯穿连接有第一连管（29）、第二连管（30），所述第一连管（29）、第二连管（30）的另一端分别连接有液泵、气泵，所述液泵的输入端管道连接有集液箱。

9.根据权利要求1所述的一种手环自助收发机，其特征在于：位于所述发放口（4）后侧的箱门（2）处固定有发放架（37），所述发放架（37）呈凹字形，所述发放架（37）的上端两侧轴承连接有转轴（39），所述转轴（39）的一端连接有第四旋转电机（38），所述第四旋转电机（38）固定设置在发放架（37）的外壁上，位于所述传送架（31）下端前侧的转轴（39）上固定设置有呈圆周均匀排列的分隔扇叶板（40），所述发放架（37）的底面上还设置有压力感应器。

10.根据权利要求1所述的一种手环自助收发机，其特征在于：所述机箱（1）的内部底面上设置有一组第二滑槽（34），一组所述第二滑槽（34）的右侧设置有抵压部（35），所述第二滑槽（34）内部滑动连接有滑动部（33），所述滑动部（33）远离抵压部（35）的一侧固定设置有限位块（36），所述滑动部（33）的左端固定连接有拉板（5），所述拉板（5）朝外一侧开设有内嵌式拉手，所述拉板（5）的上方一侧还设置有旋扣（7）。
