一种触屏收银机的制作方法

本技术涉及商品收银，尤其涉及一种触屏收银机。

背景技术：

1、随着电子技术和零售业的飞速发展，触屏收银机因其操作直观、界面简洁、功能集成度高等优点，已广泛应用于商场、超市、餐厅、便利店等各类商业场所。触屏收银机通常通过用户手指或专用的触摸笔进行操作，在需要精确点击（如小图标按钮）、填写数字或签名确认等场景下，使用触摸笔比手指操作更为精准、高效，且能避免屏幕沾染油污，因此触摸笔仍是触屏收银机不可或缺的重要配件。

2、现有技术中，带有触摸笔的触屏收银机，其触摸笔的收纳方式普遍存在一些不足。当触摸笔随意放置在桌面上时，不仅占用有限的收银台空间，还可能在繁忙时段被单据、商品掩盖，导致收银员需要花费时间寻找，降低了收银效率。

3、可见，现有技术中的触屏收银机存在触摸笔不方便收纳的问题。

技术实现思路

1、本实用新型的目的在于提供一种触屏收银机，解决了现有技术中的触屏收银机存在触摸笔不方便收纳的问题。

2、为达此目的，本实用新型采用以下技术方案：

3、一种触屏收银机，包括收银外壳、触摸屏、支撑组件以及收纳组件，所述触摸屏安装在所述收银外壳上，所述收银外壳内设有控制板和保护板，所述控制板与所述触摸屏信号连接，所述保护板与所述触摸屏相接触；

4、其中，收银外壳与所述支撑组件相连，所述收纳组件用于对触摸笔进行封闭收纳，所述收纳组件滑动搭接于所述支撑组件上，所述收纳组件具有用于暂时放置所述触摸笔的暂存槽。

5、可选地，所述收纳组件包括具有容纳腔的收纳主壳，所述容纳腔用于对所述触摸笔进行收纳，所述收纳主壳的一端转动连接有用于对所述容纳腔进行封闭的收纳盖，所述暂存槽开设于所述收纳主壳的顶部。

6、可选地，所述收纳主壳的容纳腔内安装有收纳弹簧，所述收纳弹簧连接有收纳台，所述收纳台远离所述收纳弹簧的一端开设有用于与所述触摸笔插接配合的插槽。

7、可选地，所述收纳台的侧壁开设有限位条，所述限位条与所述收纳台为一体成型结构，所述收纳主壳开设有与所述限位条滑动配合的限位槽。

8、可选地，所述收纳组件上设有滑槽，所述收纳主壳的底部设有与所述滑槽滑动配合的滑块，所述滑块与所述收纳主壳为一体成型结构。

9、可选地，所述支撑组件包括依次连接的第一支撑架、第二支撑架以及支撑底板，所述第一支撑架与所述第二支撑架卡接，所述第二支撑架上可拆卸连接有两个第三支撑架，每个所述第三支撑架内转动连接有一转动轴，所述转动轴与所述收银外壳紧固连接。

10、可选地，所述第二支撑架内设有支撑板，所述支撑板上开设有呈弧形设置的支撑槽，所述支撑板与所述第二支撑架为一体成型结构。

11、可选地，所述支撑底板的底部设有若干个支撑垫。

12、与现有技术相比，本实用新型具有以下有益效果：

13、本实用新型提供的一种触屏收银机，通过设置滑动搭接于支撑组件上的收纳组件，并配置用于暂时放置触摸笔的暂存槽，实现了对触摸笔的封闭式有序收纳；这一结构设计有效解决了现有技术中触摸笔随意放置导致的占用收银台空间、易被单据或商品掩盖等问题，从而减少了收银员在繁忙时段寻找触摸笔的时间，显著提高了收银效率。同时，封闭收纳还有助于保持触摸笔清洁，避免屏幕沾染油污，提升操作卫生性和用户体验。因此，本发明解决了现有技术中的触屏收银机存在触摸笔不方便收纳的问题。

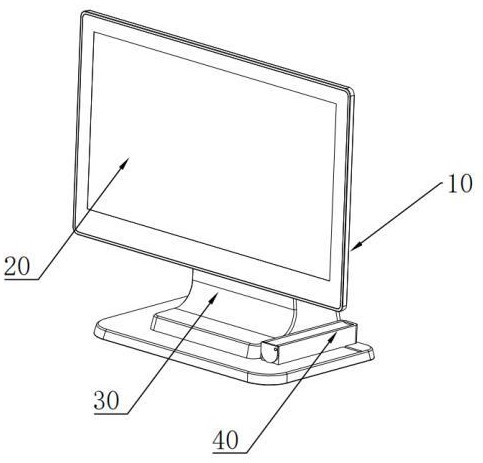

1.一种触屏收银机，其特征在于，包括收银外壳（10）、触摸屏（20）、支撑组件（30）以及收纳组件（40），所述触摸屏（20）安装在所述收银外壳（10）上，所述收银外壳（10）内设有控制板（50）和保护板（60），所述控制板（50）与所述触摸屏（20）信号连接，所述保护板（60）与所述触摸屏（20）相接触；

2.根据权利要求1所述的触屏收银机，其特征在于，所述收纳组件（40）包括具有容纳腔（411）的收纳主壳（41），所述容纳腔（411）用于对所述触摸笔（70）进行收纳，所述收纳主壳（41）的一端转动连接有用于对所述容纳腔（411）进行封闭的收纳盖（42），所述暂存槽（414）开设于所述收纳主壳（41）的顶部。

3.根据权利要求2所述的触屏收银机，其特征在于，所述收纳主壳（41）的容纳腔（411）内安装有收纳弹簧（43），所述收纳弹簧（43）连接有收纳台（44），所述收纳台（44）远离所述收纳弹簧（43）的一端开设有用于与所述触摸笔（70）插接配合的插槽（441）。

4.根据权利要求3所述的触屏收银机，其特征在于，所述收纳台（44）的侧壁开设有限位条（442），所述限位条（442）与所述收纳台（44）为一体成型结构，所述收纳主壳（41）开设有与所述限位条（442）滑动配合的限位槽（412）。

5.根据权利要求2所述的触屏收银机，其特征在于，所述收纳组件（40）上设有滑槽（322），所述收纳主壳（41）的底部设有与所述滑槽（322）滑动配合的滑块（413），所述滑块（413）与所述收纳主壳（41）为一体成型结构。

6.根据权利要求1至5中任意一项所述的触屏收银机，其特征在于，所述支撑组件（30）包括依次连接的第一支撑架（31）、第二支撑架（32）以及支撑底板（33），所述第一支撑架（31）与所述第二支撑架（32）卡接，所述第二支撑架（32）上可拆卸连接有两个第三支撑架（34），每个所述第三支撑架（34）内转动连接有一转动轴（35），所述转动轴（35）与所述收银外壳（10）紧固连接。

7.根据权利要求6所述的触屏收银机，其特征在于，所述第二支撑架（32）内设有支撑板（321），所述支撑板（321）上开设有呈弧形设置的支撑槽（3211），所述支撑板（321）与所述第二支撑架（32）为一体成型结构。

8.根据权利要求6所述的触屏收银机，其特征在于，所述支撑底板（33）的底部设有若干个支撑垫。
