一种球场紧急医疗智能自助机及其使用方法

本发明涉及户外应急医疗辅助设备，尤其涉及一种球场紧急医疗智能自助机及其使用方法。

背景技术：

1、运动场地周边现有的医疗保障设施，多是以独立药箱、单独设置的aed箱体或普通储物柜的形式分开布置，取用不同类型的物资往往需要前往不同的地点，在处置踝关节扭伤、软组织挫伤这类需要及时冷敷的情况时，现场人员通常还要另外前往校医室、值班点等位置获取冰袋或冰块，取冰距离较远，容易耽误初期处置的时间。

2、针对现场制冰的问题，露天运动场地本身具备一定的降雨收集条件，但目前场边配置的储物装置或医疗柜，较少将雨水收集与制冰功能结合在一起，雨水资源大多没有形成具体的利用途径，设备本身也缺少在天然降雨条件下持续供冰的能力，遇到用水紧张的情况时，供冰环节容易中断。

3、另外，运动人员在场边等待处置或进行冰敷的过程中，通常缺少可以就地坐靠的结构，多数情况下仍需站立，或者前往看台等其他区域休息，这在一定程度上会影响处置过程的连贯性。基于上述情况，有必要提供一种能够将现场取冰、急救物资分区存取以及临时休息支撑整合在同一设备中的球场紧急医疗智能自助机。

技术实现思路

1、为了解决上述现有技术中存在的技术问题，本发明提供一种球场紧急医疗智能自助机及其使用方法，能够在运动场地周边就近为运动人员提供现场取冰、应急药品及急救器材取用、伤员转运物资获取以及短时休息支撑等多项支持，满足运动场边常见损伤及突发急救情况下的现场处置需求。

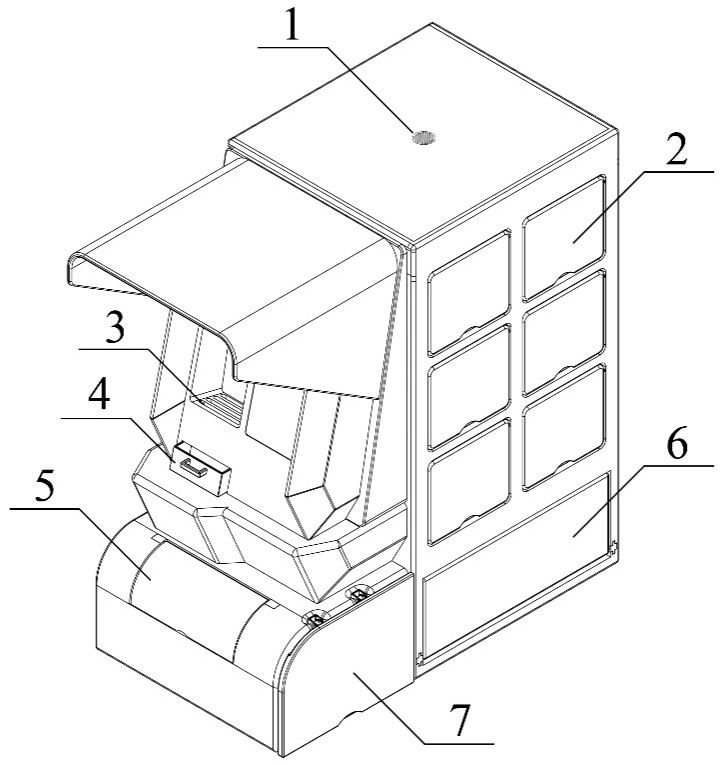

2、本发明公开一种球场紧急医疗智能自助机，包括机柜本体：

3、所述机柜本体上集成有雨水收集口、雨水储存箱、制冰机和出冰口，所述雨水储存箱与所述制冰机之间设置有制冰输水通道；

4、所述雨水收集口位于所述机柜本体的顶部并且向下连通于所述雨水储存箱，所述制冰机制备的冰块通过所述出冰口对外输出；

5、并且，所述机柜本体在多个不同的位置分别集成有急救物资存取单元，所述急救物资存取单元至少设置有应急药品、自动体外除颤器、一次性冰袋及救援担架；

6、并且，所述机柜本体的外侧表面可折叠地设置有隐藏式临时座椅，通过展开后的所述隐藏式临时座椅向上支撑人体。

7、可以理解，本发明的技术方案能提供的球场紧急医疗智能自助机，整体上以机柜本体为基础结构，将取冰供给、急救物资存取以及临时休息支撑三方面功能集成在同一台设备当中，使运动场地周边能够就近获得多种应急处置支持。

8、在取冰供给部分，机柜本体顶部设置有雨水收集口，该收集口向下连通于机柜内部的雨水储存箱，降雨发生时，雨水可以经由收集口直接流入储存箱内进行储存。雨水储存箱与制冰机之间设置有制冰输水通道，该通道用于将储存箱中的水源输送至制冰机，制冰机利用输送来的水完成制冰工作，制得的冰块再经出冰口输出至机柜外部，供现场人员取用。也就是说，从降雨收集、储存、输水到最终制冰输出，整个过程沿着一条连续的通路完成，不需要每次都依赖人工加水或外部供水才能获得冰块。举例来说，在一场降雨之后，场地周边的这台设备可以把落在收集口上的雨水收集下来，经过内部处理转化为可供冰敷使用的冰块，这样一来，日常的降雨就有了一个具体的利用去处，而不是单纯排走。

9、在急救物资存取部分，机柜本体在多个不同的位置分别设置有急救物资存取单元，这些单元并非集中在同一个开口或同一个储物空间内，而是按照物资种类分开布置，其中至少包括应急药品、自动体外除颤器、一次性冰袋以及救援担架。将不同类型的物资分开放置，主要是考虑到不同急救场景下取用的针对性。比如运动人员出现踝关节扭伤这类情况时，现场人员可以直接从对应位置取出一次性冰袋，再配合出冰口取得的冰块进行冷敷处理；而如果遇到心脏骤停这类更为紧急的情况，则可以直接前往设置自动体外除颤器的位置取用设备实施急救，不必在存放多种物资的同一空间内翻找，这对争取急救时间是有意义的。担架的设置则是考虑到部分伤情需要转运时的物资需求，使设备的功能不仅停留在现场处置层面，也能延伸到伤员转运环节。

10、在临时休息支撑部分，机柜本体的外侧表面设置有可折叠的隐藏式临时座椅。在没有人员使用的状态下，该座椅处于收纳状态，位于机柜本体的外形轮廓范围以内，不会在场地边缘形成明显的突出结构，也不影响正常的人员通行。当有人员需要坐下休息或者持续进行冰敷处理时，可以将座椅展开，展开后的座椅结构能够向上对人体提供支撑，使受伤人员可以就地坐靠，不需要一直站立，也不需要专门前往其他休息区域。

11、归纳而言，上述方案中，雨水收集与制冰系统解决的是冰源从何而来的问题，多点位设置的急救物资存取单元解决的是不同伤情下应当去哪里取用相应物资的问题，而可折叠的临时座椅解决的是处置过程中人员能否就地坐靠的问题。三者共同作用，围绕运动场边的应急处置需求，形成了一个相对连贯的现场支持路径。

12、根据本发明的一种球场紧急医疗智能自助机，所述机柜本体上还集成有融冰水二次回收口和二次回收导流管路；其中，所述二次回收导流管路的一端连通于所述融冰水二次回收口，另一端连通于所述制冰输水通道；所述融冰水二次回收口位于所述出冰口的下方，以回收从所述出冰口漏出的冰块或融化冰水；

13、根据本发明的一种球场紧急医疗智能自助机，所述制冰输水通道还设置有水质净化过滤芯、ph值调节过滤器以及增压机；其中，所述雨水储存箱中的储水依次经所述水质净化过滤芯和所述ph值调节过滤器进行两级过滤处理后，通过所述增压机输送至所述制冰机内部。

14、根据本发明的一种球场紧急医疗智能自助机，所述机柜本体上还设有外部供水接口，所述外部供水接口用于连接外部供水管路，并且连通于所述制冰输水通道。

15、根据本发明的一种球场紧急医疗智能自助机，所述机柜本体内设有压力流速表，所述压力流速表的探测端接入于所述制冰输水通道内部，以监测所述制冰输水通道的压力和流速状态。

16、根据本发明的一种球场紧急医疗智能自助机，所述机柜本体内部还设置有压缩机，通过所述压缩机对所述制冰机内部的水体进行制冷；并且，所述机柜本体的后侧设置有用于提供检修和维护的通道的背部检修散热门；其中，所述背部检修散热门上开设有散热孔，所述制冰机和所述压缩机产生的热量通过所述散热孔对外释放。

17、根据本发明的一种球场紧急医疗智能自助机，所述急救物资存取单元包括位于所述机柜本体正面的一次性冰袋存储柜，所述一次性冰袋存储柜用于集中存放一次性冰袋；其中，所述一次性冰袋存储柜与所述出冰口相互邻近。

18、根据本发明的一种球场紧急医疗智能自助机，所述机柜本体的外侧表面可折叠地设置有折叠支撑架，所述折叠支撑架位于所述隐藏式临时座椅下方；其中，所述折叠支撑架适于跟随所述隐藏式临时座椅展开，并向上对所述隐藏式临时座椅提供支撑。

19、根据本发明的一种球场紧急医疗智能自助机，所述急救物资存取单元还包括用于存放自动体外除颤器的aed存取柜，所述aed存取柜设置有aed存取柜门；所述急救物资存取单元还包括用于存放应急药品的医疗物资存储柜，所述医疗物资存储柜设置有药品柜门；所述急救物资存取单元还包括用于存放救援担架的担架存储柜，所述担架存储柜设置有担架存储柜门；其中，所述aed存取柜门、药品柜门和担架存储柜门分布于所述机柜本体的正面和侧部，以形成分区布局。

20、基于上述，本发明还提供一种球场紧急医疗智能自助机的使用方法，包括以下步骤：

21、s1、通过雨水收集口收集雨水并经初步过滤后收集至雨水储存箱内部，且控制系统实时监测雨水储存箱内部的水量；

22、s2、控制系统判断雨水储存箱内部的水量是否充足；

23、s3、当判断雨水储存箱内部的水量充足时，控制系统通过增压机驱使雨水储存箱中的储水经过滤装置过滤处理后输送至制冰机；当水量不足时，通过外部供水接口接入外部水源，经制冰输水通道输送至制冰机；

24、s4、控制系统控制制冰机制备冰块；

25、s5、制备的冰块经出冰口输出供使用者取用；

26、s6、被使用后融化的冰水及掉落的残余冰块经融冰水二次回收口和二次回收导流管路导流回收至制冰输水通道，使回收水进入下一轮制冰供水流程。

27、可以理解，所述步骤s1中，雨水经由雨水收集口进入设备，在进入雨水储存箱之前先经过初步过滤处理，去除雨水中夹带的树叶、灰尘等较大颗粒杂质，之后再存入雨水储存箱内部。与此同时，控制系统对雨水储存箱内部的水量进行实时监测，也就是说，储存箱中的水位变化会持续被记录下来，而不是等到需要用水时才去查看水量情况。

28、步骤s2中，控制系统根据前一步骤实时获取的水量数据，对雨水储存箱内部的水量是否充足做出判断。这一步骤相当于一个分支节点，判断结果将决定后续水源具体从哪一条通道输送至制冰机。

29、步骤s3根据步骤s2的判断结果分为两种情况处理。当判断雨水储存箱内部水量充足时，控制系统启动增压机，将储存箱中的水经过滤装置进一步处理后输送至制冰机，这里的过滤装置主要用于对雨水做进一步净化处理，使水质达到制冰所需的要求；当判断水量不足时，控制系统则转由外部供水接口接入外部水源，同样经制冰输水通道输送至制冰机。也就是说，无论雨水储存箱内部水量是否充足，制冰机都能够获得持续的水源供给，不会因为一段时间没有降雨就导致设备无法继续制冰。举例来说，如果连续多日没有下雨，雨水储存箱内的水量逐渐降低到设定值以下，控制系统会自动切换到外部供水接口这条通道，制冰工作可以照常进行，不需要人工干预切换水源。

30、步骤s4中，控制系统在水源到位后控制制冰机开始制备冰块，此时前面步骤所输送的水源经过制冰机的制冷处理，逐步凝结成冰。

31、步骤s5中，制备完成的冰块经由出冰口输出至机柜外部，供现场使用者取用，这一步骤是整个方法中面向使用者的直接输出环节。

32、步骤s6中，冰块在使用过程中融化形成的融冰水，以及使用过程中掉落的残余冰块，会经由融冰水二次回收口进入回收通路，并通过二次回收导流管路重新导入制冰输水通道，使这部分回收水能够进入下一轮的制冰供水流程当中，而不是直接排放掉。这一步骤使得步骤s1到步骤s5形成的供水制冰过程，与融冰水回收利用之间建立起一条闭合的循环路径，前一轮使用后产生的水资源，可以继续参与到后续的制冰过程中。

33、归纳而言，上述六个步骤按顺序衔接，同时在步骤s2与步骤s3之间设置了判断分支，使雨水这一天然水源与外部供水这一备用水源之间可以根据实际水量情况自动切换，配合步骤s6的回收环节，使整个供水制冰过程具备了持续运行的基础条件，不完全依赖降雨天气，也不需要频繁进行人工加水操作。该使用方法通过控制系统对雨水储存箱内部水量进行实时监测，并据此判断是否需要切换至外部供水接口，使制冰机在雨水不足的情况下仍然能够获得持续的水源供给，制冰过程不会因为降雨量不稳定而出现中断，提高了设备在不同天气条件下的适应能力。储存箱中的雨水在进入制冰机之前经过初步过滤和过滤装置两道处理，有助于保证进入制冰机的水质满足制冰要求。此外，通过融冰水二次回收口和二次回收导流管路，将使用过程中产生的融冰水及残余冰块重新导入制冰输水通道，使这部分水资源能够参与到下一轮制冰供水流程当中，减少了水资源的浪费，也在一定程度上减轻了设备对外部持续补水的依赖程度。

34、本发明的一种球场紧急医疗智能自助机及其使用方法具有以下技术效果：
