一种自动平衡热压装置的制作方法

本专利属于烟草设备，具体涉及一种自动平衡热压装置。

背景技术：

1、热压是实现两种材料之间粘接以及密封的一种工艺，常用于需要长时间保存的产品中，例如用于加热卷烟中的香料承载单元通过热压工艺对其内部的香精香料进行密封保存。

2、而热压的三要素包括热压温度、压力大小和作用时间，其中热压温度和作用时间是容易精准实现的两个因素，但作用于热压表面的压力大小如何实现均匀是较难控制的，影响热压效果。

技术实现思路

1、本专利目的是为了提供一种自动平衡热压装置，实现作用于热压表面的压力均匀，显著改善热压效果的目的。

2、为解决上述技术问题，本专利采用下述技术方案：

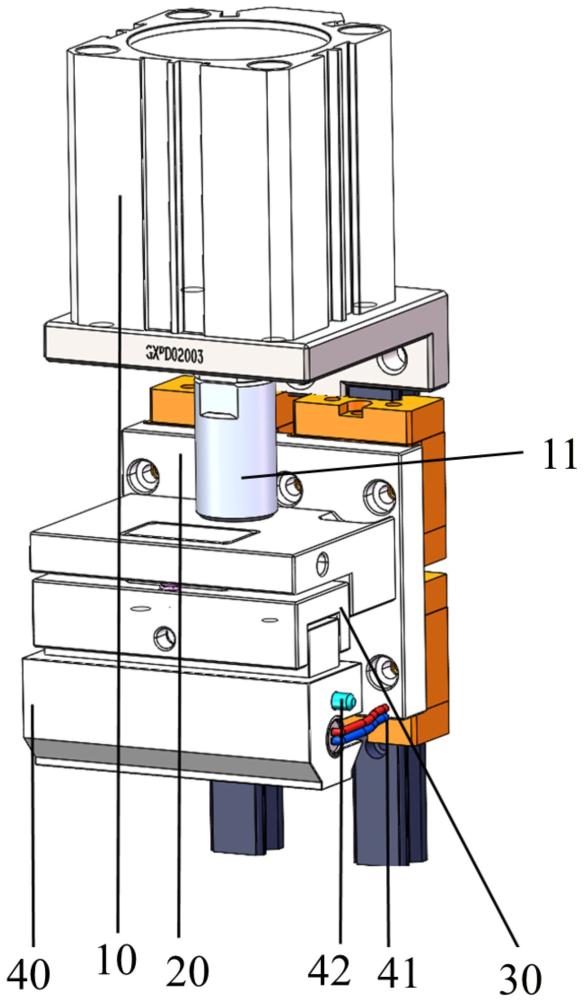

3、一种自动平衡热压装置，包括驱动装置、滑动支架、热压连接块和热压块；

4、驱动装置连接滑动支架以传递作用力；

5、热压连接块包括纵向平衡块和横向平衡块，

6、滑动支架通过纵向压力平衡弹簧连接纵向平衡块；

7、纵向平衡块通过横向压力平衡弹簧连接横向平衡块；

8、纵向压力平衡弹簧在第一轴向上设置，横向压力平衡弹簧在第二轴向上设置，第一轴向和第二轴向具有夹角的布置，使得作用力分别在第一轴向和第二轴向的传递方向上达到纵向力和横向力的平衡。

9、进一步的，滑动支架包括竖直支架和水平支架，

10、竖直支架与水平支架固定连接，

11、竖直支架设置在导轨上以便进行轴向滑动，

12、水平支架设置在驱动装置和热压连接块之间，以使得热压连接块向下带动热压块进行热压密封。

13、进一步的，纵向压力平衡弹簧嵌入纵向平衡块中进行固定，

14、横向压力平衡弹簧嵌入横向平衡块中进行固定。

15、进一步的，纵向平衡块中设置有用于固定纵向压力平衡弹簧的纵向弹簧固定槽，

16、横向平衡块中设置有用于固定横向压力平衡弹簧的横向弹簧固定槽。

17、进一步的，纵向压力平衡弹簧至少有2/3的长度部分容纳固定在纵向弹簧固定槽中；

18、横向压力平衡弹簧至少有2/3的长度部分容纳固定在横向弹簧固定槽中。

19、进一步的，纵向压力平衡弹簧和横向压力平衡弹簧均可设置至少2个，

20、纵向弹簧固定槽的数量与纵向压力平衡弹簧的数量相对应；

21、横向弹簧固定槽的数量与横向压力平衡弹簧的数量相对应。

22、进一步的，纵向压力平衡弹簧在第一轴向上为平行布置；

23、横向压力平衡弹簧在第二轴向上为平行布置。

24、进一步的，横向压力平衡弹簧的布置方向在垂直于纵向压力平衡弹簧的布置方向。

25、进一步的，纵向平衡块可设置为倒u型结构，

26、纵向平衡块围合横向平衡块至少3个面设置。

27、进一步的，驱动装置下方连接有压力传递轴，压力传递轴可沿轴向进行伸出或者缩回地连接滑动支架；

28、驱动装置包括气缸。

29、热压块中设置有加热管，

30、加热管通过加热电线与电源连接，

31、热压块中还设有热电阻，

32、热电阻可与控制装置连接且用于控制热压块的温度范围。

33、本专利提供一种自动平衡热压装置，能够使热压作用过程中的压力均匀作用于待热压表面，从而使待粘接表面的热压作用压力均匀，进而使装置的热压作用效果得到显著改善。

1.一种自动平衡热压装置，其特征在于，包括驱动装置、滑动支架、热压连接块和热压块；

2.根据权利要求1所述的自动平衡热压装置，其特征在于，所述滑动支架包括竖直支架和水平支架，

3.根据权利要求2所述的自动平衡热压装置，其特征在于，所述纵向压力平衡弹簧嵌入所述纵向平衡块中进行固定，

4.根据权利要求3所述的自动平衡热压装置，其特征在于，所述纵向平衡块中设置有用于固定所述纵向压力平衡弹簧的纵向弹簧固定槽，

5.根据权利要求4所述的自动平衡热压装置，其特征在于，所述纵向压力平衡弹簧至少有2/3的长度部分容纳固定在所述纵向弹簧固定槽中；

6.根据权利要求4所述的自动平衡热压装置，其特征在于，所述纵向压力平衡弹簧和所述横向压力平衡弹簧均可设置至少2个，

7.根据权利要求6所述的自动平衡热压装置，其特征在于，所述横向压力平衡弹簧的布置方向在垂直于所述纵向压力平衡弹簧的布置方向。

8.根据权利要求6所述的自动平衡热压装置，其特征在于，所述纵向压力平衡弹簧在所述第一轴向上为平行布置；

9.根据权利要求1所述的自动平衡热压装置，其特征在于，所述纵向平衡块可设置为倒u型结构，

10.根据权利要求1所述的自动平衡热压装置，其特征在于，所述驱动装置下方连接有压力传递轴，所述压力传递轴可沿轴向进行伸出或者缩回地连接所述滑动支架；
