一种新能源汽车充电车车位管理装置的制作方法

本技术涉及智能交通及停车场管理，更具体的是涉及一种新能源汽车充电车车位管理装置。

背景技术：

1、随着新能源汽车的普及，充电需求日益增长，充电车位资源愈发紧张。然而，当前充电车位常被燃油车占用，导致新能源汽车用户难以找到可用车位；同时，车主在车辆充电过程中，难以精准掌握充电进度，常常错过最佳取车时间，造成充电车位长时间被占用，降低了车位的周转效率，给其他用户带来不便，也影响了充电设施的运营效益。因此，亟需一种能够规范充电车位管理、提高车位利用率的装置。

技术实现思路

1、本实用新型的目的在于：为了解决现有技术中充电车位易被占用、车位利用率低以及用户难以掌握充电进度的问题，本实用新型提供一种新能源汽车充电车车位管理装置。

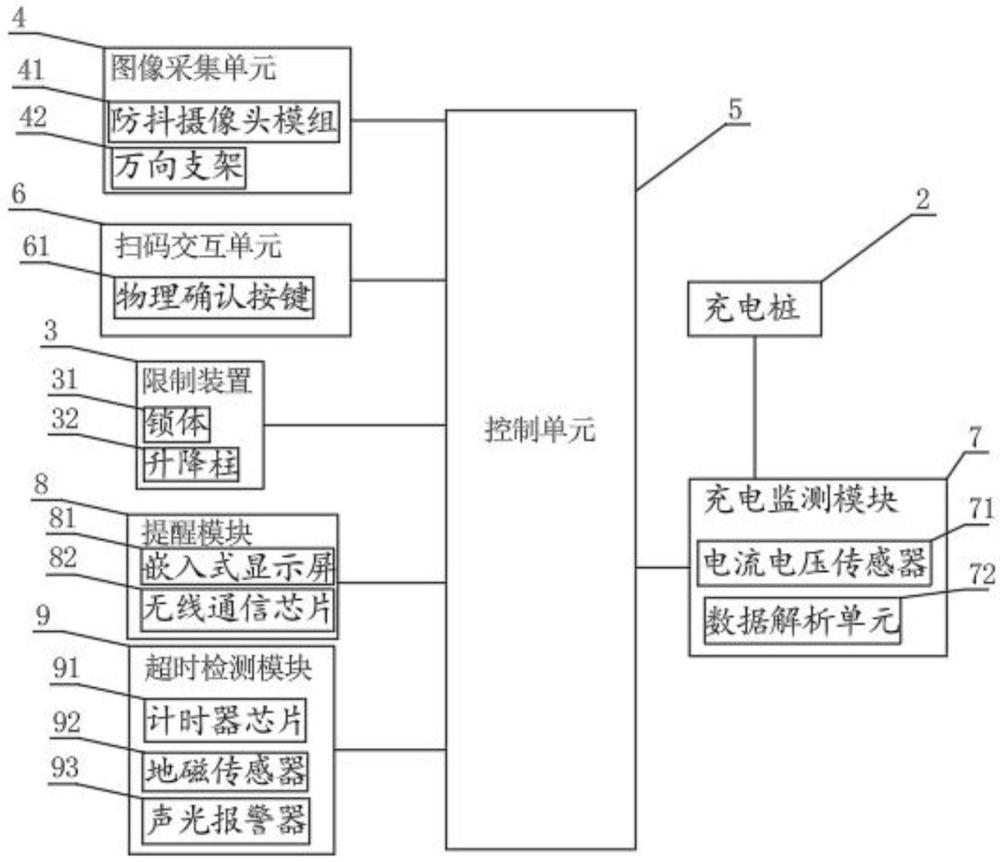

2、本实用新型采用的技术方案如下：一种新能源汽车充电车车位管理装置，包括：车位本体，所述车位本体对应设置有充电桩；限制装置，安装于所述车位本体的入口处；图像采集单元，安装于所述车位本体的入口侧；控制单元，分别与所述限制装置、图像采集单元电连接；扫码交互单元，与所述控制单元电连接；充电监测模块，与充电桩数据连接；提醒模块，与所述控制单元电连接；所述控制单元被配置为：识别车牌颜色并控制限制装置状态；基于充电监测模块获取的充电数据计算预计充电完成时间；通过提醒模块在充电完成前向用户发送取车提醒。

3、优选地，所述充电监测模块包括电流电压传感器，所述电流电压传感器集成在充电桩的输出线路上，用于实时采集充电电流和电压数据。

4、优选地，所述充电监测模块还包括数据解析单元，所述数据解析单元与车载bms通信连接，用于解析电池当前电量及目标电量数据。

5、优选地，所述提醒模块包括嵌入式显示屏，所述嵌入式显示屏固定于扫码交互单元外壳表面，用于实时显示预计充电完成时间。

6、优选地，所述提醒模块包括无线通信芯片，所述无线通信芯片焊接在控制单元的电路板上，用于向用户手机发送取车提醒信息。

7、优选地，还包括超时检测模块，所述超时检测模块由计时器芯片和地磁传感器组成；所述地磁传感器嵌入车位本体地面，用于检测车辆占位状态。

8、优选地，所述超时检测模块连接声光报警器，所述声光报警器通过支架固定在车位本体侧方立柱上，包含led警示灯和蜂鸣器。

9、优选地，所述限制装置为液压升降地锁，其锁体埋设于车位入口地面，升降柱表面包覆反光警示层。

10、优选地，所述扫码交互单元集成物理确认按键，所述物理确认按键外露于交互单元面板，用于手动触发充电服务确认信号。

11、优选地，所述图像采集单元为防抖摄像头模组，所述防抖摄像头模组通过万向支架安装在车位入口上方2米处，镜头朝向车辆驶入方向。

12、综上所述，由于采用了上述技术方案，本实用新型的有益效果是：

13、本实用新型通过图像采集单元识别车牌颜色，控制单元据此控制限制装置的状态，可防止燃油车占用充电车位，确保充电车位仅供新能源汽车使用；限制装置采用液压升降地锁，具有良好的限制效果且安全可靠；图像采集单元采用防抖摄像头模组，保证了车牌识别的准确性。

14、本实用新型充电监测模块实时获取充电数据，控制单元计算预计充电完成时间，提醒模块及时向用户发送取车提醒，避免车辆充电完成后长时间占用车位，提高了车位的周转效率；用户可通过扫码交互单元进行操作，且能通过嵌入式显示屏实时了解预计充电完成时间，同时还能收到手机提醒，方便用户合理安排时间。

15、本实用新型超时检测模块能检测车辆是否超时占用车位，若超时，声光报警器会发出警示，进一步规范车位使用，保障其他用户的权益。

1.一种新能源汽车充电车车位管理装置，其特征在于，包括：

2.根据权利要求1所述的装置，其特征在于：所述充电监测模块（7）包括电流电压传感器（71），所述电流电压传感器（71）集成在充电桩（2）的输出线路上，用于实时采集充电电流和电压数据。

3.根据权利要求2所述的装置，其特征在于：所述充电监测模块（7）还包括数据解析单元（72），所述数据解析单元（72）与车载bms通信连接，用于解析电池当前电量及目标电量数据。

4.根据权利要求1所述的装置，其特征在于：所述提醒模块（8）包括嵌入式显示屏（81），所述嵌入式显示屏（81）固定于扫码交互单元（6）外壳表面，用于实时显示预计充电完成时间。

5.根据权利要求1所述的装置，其特征在于：所述提醒模块（8）包括无线通信芯片（82），所述无线通信芯片（82）焊接在控制单元（5）的电路板上，用于向用户手机发送取车提醒信息。

6.根据权利要求1所述的装置，其特征在于：还包括超时检测模块（9），所述超时检测模块（9）由计时器芯片（91）和地磁传感器（92）组成；所述地磁传感器（92）嵌入车位本体（1）地面，用于检测车辆占位状态。

7.根据权利要求6所述的装置，其特征在于：所述超时检测模块（9）连接声光报警器（93），所述声光报警器（93）通过支架固定在车位本体（1）侧方立柱上，包含led警示灯和蜂鸣器。

8.根据权利要求1所述的装置，其特征在于：所述限制装置（3）为液压升降地锁，其锁体（31）埋设于车位入口地面，升降柱（32）表面包覆反光警示层。

9.根据权利要求1所述的装置，其特征在于：所述扫码交互单元（6）集成物理确认按键（61），所述物理确认按键（61）外露于交互单元面板，用于手动触发充电服务确认信号。

10.根据权利要求1所述的装置，其特征在于：所述图像采集单元（4）为防抖摄像头模组（41），所述防抖摄像头模组（41）通过万向支架（42）安装在车位入口上方2米处，镜头朝向车辆驶入方向。
