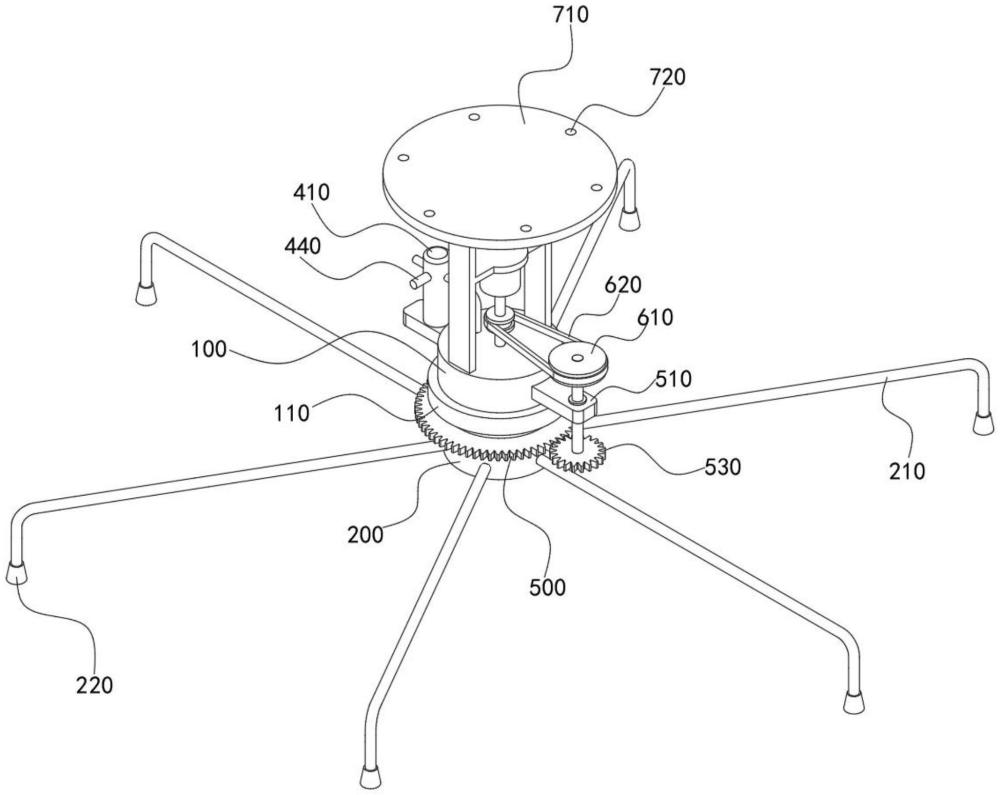

一种检测灵敏度高的感烟探测器的制作方法
本技术涉及感烟探测器,尤其涉及一种检测灵敏度高的感烟探测器。
背景技术:
1、感烟探测器,也被称为感烟式火灾探测器、烟感探测器、烟感探头和烟感传感器,主要应用于消防系统,在安防系统建设中也有应用,烟雾探测器主要是通过监测烟雾的浓度来实现火灾防范的,烟雾探测器内部采用离子式烟雾传感,离子式烟雾传感器是一种技术先进,工作稳定可靠的传感器,被广泛运用到各种消防报警系统中,性能远优于气敏电阻类的火灾报警器。
2、目前的感烟探测器一般安装在室内的天花板(或墙顶)处,由于感烟探测器的检测范围有限,使得感烟探测器只能在其有效检测范围具有良好的检测灵敏度,对于一些室内空间较大的检测环境,目前的感烟探测器的检测灵敏度则较低,为此就需要在房间中安装多个感烟探测器,从而增加了采购成本,同时安装多个感烟探测器也会耗费较多的人力。
3、因此,有必要对现有技术进行改进,以解决上述技术问题。
技术实现思路
1、针对现有技术的不足,本实用新型提供了一种检测灵敏度高的感烟探测器,解决了上述背景技术提出的问题。
2、为实现以上目的,本实用新型通过以下技术方案予以实现:一种检测灵敏度高的感烟探测器,包括固定框,所述固定框内壁转动设置有转动框,所述转动框侧壁圆周排列地固定连接有收集管,每个所述收集管外壁下端均固定连接有收集口,所述固定框中部转动设置有扇叶,所述固定框侧壁固定连接有连接板一,所述连接板一外壁上端固定安装有检测仓,所述检测仓与所述固定框之间固定连接有输入管,所述检测仓侧壁固定安装有输出管和感烟探测器本体。
3、作为本实用新型进一步的技术方案,所述固定框外壁下端固定安装有转动套,所述转动框侧壁固定连接有环型转动块,所述环型转动块与所述转动套转动连接。
4、作为本实用新型进一步的技术方案,所述固定框内壁上侧转动连接有转动轴,所述扇叶与所述转动轴固定连接。
5、作为本实用新型进一步的技术方案,所述固定框外壁上端前后对称固定连接有支撑板,两个所述支撑板外壁上端同时固定安装有安装座,所述安装座上圆周排列地开设有安装孔。
6、作为本实用新型进一步的技术方案,前后两个所述支撑板之间焊接有安装板,所述安装板外壁下侧固定安装有电机,所述转动轴外壁上端贯穿所述固定框且与所述电机输出端固定连接。
7、作为本实用新型进一步的技术方案,所述转动框侧壁固定安装有环型齿轮一,所述固定框侧壁固定连接有连接板二,所述连接板二上转动连接有转动杆,所述转动杆外壁下端固定连接有齿轮二,所述齿轮二与所述环型齿轮一啮合连接,所述转动轴侧壁且位于所述转动框上方处固定连接有皮带轮一,所述转动杆外壁上端固定连接有皮带轮二,所述皮带轮二与所述皮带轮一之间传动连接有传动皮带。
8、本实用新型提供了一种检测灵敏度高的感烟探测器,与现有技术相比具备以下有益效果:
9、1、本实用新型通过启动电机带动转动轴进行转动,从而带动扇叶进行转动,装置通过扇叶的转动将外界环境中的空气从收集口和收集管泵入到固定框和转动框中,并通过输入管将收集来的空气输送到检测仓中,通过感烟探测器本体对检测仓中空气的烟雾浓度进行检测,装置通过设置多个可转动的收集管能够增加装置的检测范围,大大提高装置检测时的灵敏度。
10、2、本实用新型在使用时,当转动轴发生转动时,能够带动皮带轮一进行转动,从而带动传动皮带和皮带轮二发生转动,进而使转动杆和齿轮二发生转动,当齿轮二发生转动时会驱动环型齿轮一和转动框进行转动,从而使装置只需安装一个电机作为动力源即可同时驱动扇叶和转动框的转动,使装置的内部结构更加简单实用,降低装置生产制造时的所需成本。
1.一种检测灵敏度高的感烟探测器,包括固定框(100),其特征在于:所述固定框(100)内壁转动设置有转动框(200),所述转动框(200)侧壁圆周排列地固定连接有收集管(210),每个所述收集管(210)外壁下端均固定连接有收集口(220),所述固定框(100)中部转动设置有扇叶(300),所述固定框(100)侧壁固定连接有连接板一(400),所述连接板一(400)外壁上端固定安装有检测仓(410),所述检测仓(410)与所述固定框(100)之间固定连接有输入管(420),所述检测仓(410)侧壁固定安装有输出管(430)和感烟探测器本体(440)。
2.根据权利要求1所述的一种检测灵敏度高的感烟探测器,其特征在于,所述固定框(100)外壁下端固定安装有转动套(110),所述转动框(200)侧壁固定连接有环型转动块(120),所述环型转动块(120)与所述转动套(110)转动连接。
3.根据权利要求1所述的一种检测灵敏度高的感烟探测器,其特征在于,所述固定框(100)内壁上侧转动连接有转动轴(310),所述扇叶(300)与所述转动轴(310)固定连接,所述转动轴(310)外壁上端贯穿所述固定框(100)且连接有电机(330)。
4.根据权利要求1所述的一种检测灵敏度高的感烟探测器,其特征在于,所述固定框(100)外壁上端前后对称固定连接有支撑板(700),两个所述支撑板(700)外壁上端同时固定安装有安装座(710),所述安装座(710)上圆周排列地开设有安装孔(720)。
5.根据权利要求4所述的一种检测灵敏度高的感烟探测器,其特征在于,前后两个所述支撑板(700)之间焊接有安装板(320),所述安装板(320)外壁下侧固定安装有电机(330)。
6.根据权利要求3所述的一种检测灵敏度高的感烟探测器,其特征在于,所述转动框(200)侧壁固定安装有环型齿轮一(500),所述固定框(100)侧壁固定连接有连接板二(510),所述连接板二(510)上转动连接有转动杆(520),所述转动杆(520)外壁下端固定连接有齿轮二(530),所述齿轮二(530)与所述环型齿轮一(500)啮合连接,所述转动轴(310)侧壁且位于所述转动框(200)上方处固定连接有皮带轮一(600),所述转动杆(520)外壁上端固定连接有皮带轮二(610),所述皮带轮二(610)与所述皮带轮一(600)之间传动连接有传动皮带(620)。
