一种智能燃气报警开关的制作方法

本发明属于燃气报警设备，具体为一种智能燃气报警开关。

背景技术：

1、燃气报警装置就是探测燃气浓度的探测器，其核心原部件为气敏传感器，安装在可能发生燃气泄漏的场所，当燃气在空气中的浓度超过设定值探测器就会被触发报警，并对外发出声光报警信号，且同时执行关闭燃气切断电磁阀的动作，这样，即使在无人环境下也可避免造成事故。

2、为了能够直观的观测到燃气浓度，并且为了灵活的控制燃气阀门的启闭，通常会使用一种燃气报警开关来实现电磁阀的控制，该报警开关能够远程的对燃气管道的状态进行控制和反馈，能够有效提高日常用气的安全性。

3、但是目前在对报警开关的控制面板进行安装时，通常会使用双面胶等粘性物质，将控制面板粘贴在墙体，这种安装方式虽然简便，但是在控制面板拆除后，墙体会残留部分粘性物质，而在燃气使用的地方，油烟也会较大，此时油烟会和粘性物质粘连，导致墙体物资堆积，若使用螺栓进行固定，则在打孔时，墙体产生的粉尘会污染室内环境，并且会对墙体造成破坏，因此需要对其进行改进和优化。

技术实现思路

1、本发明的目的在于提供一种智能燃气报警开关，以解决上述背景技术中提出的问题。

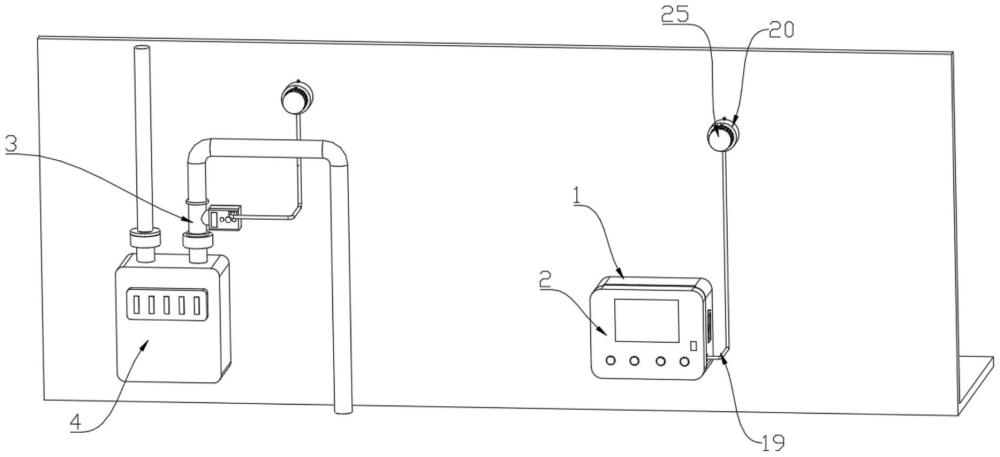

2、为了实现上述目的，本发明提供如下技术方案：一种智能燃气报警开关，包括安装外壳、智能控制面板、智能电磁阀、燃气阀和可燃气体传感器，所述安装外壳的前端转动安装有智能控制面板，所述智能电磁阀和燃气阀的出气管相互连通，所述智能控制面板和智能电磁阀的一端均和可燃气体传感器连接；

3、所述安装外壳的左右两侧均开设有控制槽，所述控制槽的内部转动安装有转动杆，所述转动杆的中部固定套接有驱动环，所述转动杆的外壁固定安装有控制杆，所述安装外壳内部的左右侧内壁均固定安装有活动仓，所述活动仓的内部活动安装有移动杆，所述移动杆的一侧转动安装有传动轮，所述传动轮的一端和驱动环传动连接，所述传动轮的另一端和移动杆通过齿牙传动连接；

4、所述安装外壳后壁的左右两侧均固定安装有密封槽，所述移动杆的一端贯穿至密封槽的内部，且和活塞固定连接，所述密封槽的后侧固定安装有密封唇，所述密封唇和墙面紧密贴合。

5、优选地，所述可燃气体传感器共有两组，均固定安装于固定壳内部，且两组所述固定壳的一端均固定设置有连接线，两组所述可燃气体传感器和智能控制面板，智能电磁阀之间通过连接线相互连接；

6、所述固定壳的内部活动安装有顶板，所述顶板和固定壳的内壁之间通过弹簧一弹性连接，所述固定壳的内部可拆卸安装有过滤网，所述过滤网位于可燃气体传感器的外侧，所述过滤网的后端固定安装有两组固定板，所述固定板位于顶板和固定壳的内壁之间，所述固定壳的一侧固定开设有定位槽。

7、优选地，所述安装外壳的左右侧外壁固定开设有滑槽，所述滑槽的内部活动安装有压杆，所述压杆的顶部和滑槽的内壁之间通过弹簧二弹性连接，所述控制杆的顶部开设有供压杆插入的槽口。

8、优选地，所述安装外壳的内部固定安装有电源，所述安装外壳的底部开设有电源接口，所述电源为智能控制面板的运作提供动力，所述活动仓位于电源的左右两侧。

9、优选地，所述安装外壳的右侧壁开设有沟槽，所述智能控制面板的背部固定连接有连接线，所述连接线的一端穿过沟槽和固定壳，且和可燃气体传感器固定连接。

10、优选地，两组所述滑槽的一侧开均设有竖槽，所述竖槽的内部活动安装有控制板，所述控制板的一端和压杆固定连接。

11、优选地，所述固定壳的前侧内壁固定安装有两组固定杆，所述固定板的内部开设有供固定杆活动的孔洞，所述固定杆的一端贯穿至固定板的内部，将过滤网固定。

12、优选地，所述智能电磁阀和智能控制面板的内部均设置有wi f i通信模组，且智能电磁阀和智能控制面板之间通过wi f i双向通信传输。

13、本发明的有益效果如下：

14、1、本发明通过两侧控制杆的拉动，使传动轮转动，传动轮通过移动杆表面的齿牙，驱动移动杆沿着活动仓向前线性位移，进一步的活塞将密封唇内的空气抽出，使密封唇和墙面之间紧密贴合，与传统装置相比，该装置通过密封唇和墙面之间贴合，并且将密封唇内的空气抽出，完成智能控制面板的无损安装，避免了粘性物质的残留，并且安装外壳和墙体之间安装方便，连接灵活，提高用户对产品的满意度。

15、2、本发明通过弹簧一的弹性势能，顶板会推动过滤网，使固定杆插入进固定板内部进行固定，在通过按压和旋转过滤网的方式，将过滤网从固定壳内部抽出，与传统装置相比，该装置通过按压和转动过滤网，使过滤网完成拆卸和安装，有效的提高了过滤网清理和更换的效率，进一步的保护了可燃气体传感器不受油烟污染，提高了可燃气体传感器的使用寿命。

16、3、本发明在安装外壳安装完成后，通过弹簧二的弹性势能，却压杆向下，插入槽口的内部，从而将控制杆进行固定，与传统装置相比，该装置通过弹簧二使压杆将控制杆进行固定，有效的保证了安装外壳固定的稳定性，防止安装外壳和智能控制面板脱落。

1.一种智能燃气报警开关，包括安装外壳(1)、智能控制面板(2)、智能电磁阀(3)、燃气阀(4)和可燃气体传感器(5)，其特征在于：所述安装外壳(1)的前端转动安装有智能控制面板(2)，所述智能电磁阀(3)和燃气阀(4)的出气管相互连通，所述智能控制面板(2)和智能电磁阀(3)的一端均和可燃气体传感器(5)连接；

2.根据权利要求1所述的一种智能燃气报警开关，其特征在于：所述可燃气体传感器(5)共有两组，均固定安装于固定壳(20)内部，且两组所述固定壳(20)的一端均固定设置有连接线(19)，两组所述可燃气体传感器(5)和智能控制面板(2)，智能电磁阀(3)之间通过连接线(19)相互连接；

3.根据权利要求1所述的一种智能燃气报警开关，其特征在于：所述安装外壳(1)的左右侧外壁固定开设有滑槽(29)，所述滑槽(29)的内部活动安装有压杆(28)，所述压杆(28)的顶部和滑槽(29)的内壁之间通过弹簧二(30)弹性连接，所述控制杆(10)的顶部开设有供压杆(28)插入的槽口(27)。

4.根据权利要求1所述的一种智能燃气报警开关，其特征在于：所述安装外壳(1)的内部固定安装有电源(6)，所述安装外壳(1)的底部开设有电源接口，所述电源(6)为智能控制面板(2)的运作提供动力，所述活动仓(8)位于电源(6)的左右两侧。

5.根据权利要求1所述的一种智能燃气报警开关，其特征在于：所述安装外壳(1)的右侧壁开设有沟槽(18)，所述智能控制面板(2)的背部固定连接有连接线(19)，所述连接线(19)的一端穿过沟槽(18)和固定壳(20)，且和可燃气体传感器(5)固定连接。

6.根据权利要求3所述的一种智能燃气报警开关，其特征在于：两组所述滑槽(29)的一侧开均设有竖槽(32)，所述竖槽(32)的内部活动安装有控制板(31)，所述控制板(31)的一端和压杆(28)固定连接。

7.根据权利要求2所述的一种智能燃气报警开关，其特征在于：所述固定壳(20)的前侧内壁固定安装有两组固定杆(23)，所述固定板(26)的内部开设有供固定杆(23)活动的孔洞，所述固定杆(23)的一端贯穿至固定板(26)的内部，将过滤网(25)固定。

8.根据权利要求1所述的一种智能燃气报警开关，其特征在于：所述智能电磁阀(3)和智能控制面板(2)的内部均设置有wifi通信模组，且智能电磁阀(3)和智能控制面板(2)之间通过wifi双向通信传输。
