非晶共振片及其制备方法和用于声磁防盗软标签的用途与流程

本发明属于声磁防盗材料，特别涉及一种非晶共振片及其制备方法和用于声磁防盗软标签的用途。

背景技术：

1、eas声磁防盗系统由声磁标签和检测系统构成。声磁标签由长度为40mm，宽度为8～14mm，厚为20～30μm钴镍基非晶共振片、半硬磁偏振片和空腔构成，如图1所示。在外部脉冲磁场激励下，因钴镍基非晶软磁材料特有的磁致伸缩和反磁致伸缩效应，使得共振片在空腔内可自由振动，半硬磁偏振片位于共振片的下端，其功能为对共振片的去敏。

2、声磁标签检测系统主要由发射电路、发射天线、接收电路、接收天线、同步电路和报警系统构成，如图2所示。检测系统的激励信号频率为58khz，重复周期为60hz。为降低误报率，通常要在4个连续时间间隔检测到信号，至少也要在2个连续时间间隔内检测到信号。同时接收器采用两个窗口进行接收，两个窗口分别对58khz信号进行积分，当粘贴有声磁防盗软标签的物品置于检测窗口时，标签内偏振片对共振片提供的磁信号与激励信号会产生共振。若58khz信号来自于标签，因其类似于音叉现象的阻尼运动会导致共振信号衰减，两个窗口对58khz信号积分后的结果呈现如图3所示的衰减趋势。若58khz信号来自其它信号源，如rf或其它噪声，检测到的信号是不衰减的，两个窗口对58khz信号积分后的结果是相同的，以此判断物品归属。第一个窗口的检测时间为激励信号停止1.6ms时，第二个窗口的检测时间为激励信号停止6ms时，检测系统的灵敏度依赖于连续两个窗口检测信号的差值。

3、目前的声磁防盗标签普遍存在的一个问题是标签被激励后在第一个检测窗口产生相对较高的信号幅值，致使信号衰减时间较长，因此第二个检测窗口检测到的信号也相对较强，导致两个检测窗口检测到的信号差值较小，从而有可能会落入噪声信号范围内，引起漏报；如果检测系统的灵敏度设置较高，又容易引起误报警。因此，声磁防盗软标签共振片如何在一定的偏磁场下获得低变化范围的振动频率、高振动幅值则成为关键，而相关的技术难度较大，成为需要解决的技术问题。

技术实现思路

1、为解决上述技术问题，本发明提供一种非晶共振片、其制备方法及用于声磁防盗软标签的用途。本发明制备方法能够在合适的振动频率范围内显著地提高共振片的振幅，减小误报警的几率以及获得更宽的检测通道。

2、第一方面，本发明提供一种非晶共振片的制备方法，包括：使非晶态合金带材依次通过第一加热区域、第二加热区域和第三加热区域进行连续热处理，且在热处理全过程中，沿着带材长度方向施加一定大小的张力，以及在垂直于带材宽度方向施加一定磁场强度的横向磁场；第一加热区域、第二加热区域和第三加热区域的温度分别为340～360℃、340～360℃、320～340℃，热处理的总时间为10～18s，张力大小为10～23.5n。

3、在一些实施方案中，第一加热区域的温度≥第二加热区域的温度>第三加热区域的温度。本发明的三温区加热梯度结构，每段均独立控温，可有效增加均温区的长度，相较于常规的两段加热，其磁性能可提升10～30％，生产效率提升20～30％。

4、在一些实施方案中，第二加热区域的温度与第三加热区域的温度梯度为5～40℃，具体可以是该范围内的任意值，例如可以是5℃、10℃、15℃、20℃、25℃、30℃、35℃、40℃。第二加热区域(340～360℃)和第三加热区域(320～340℃)主要功能是消除应力，同时形成磁性能，通过梯度可有效控制降温速率，磁性能可提升10～15％。

5、在一些实施方案中，第一加热区域热处理的时间、第二加热区域热处理的时间与第三加热区域热处理的时间比值为2.5～4.5:2.5～4.5:5～9。

6、在一些实施方案中，热处理全过程无需冷却系统和气氛保护。

7、在一些实施方案中，磁场强度大于80kam-1。

8、在一些实施方案中，非晶态合金带材为镍钴基非晶态合金带材；

9、在一些实施方案中，非晶态合金带材的表面粗糙度ra小于4μm，厚度为20～30μm，带材宽度为4.5～6.5mm。

10、第二方面，本发明提供前述的方法制备得到的非晶共振片。

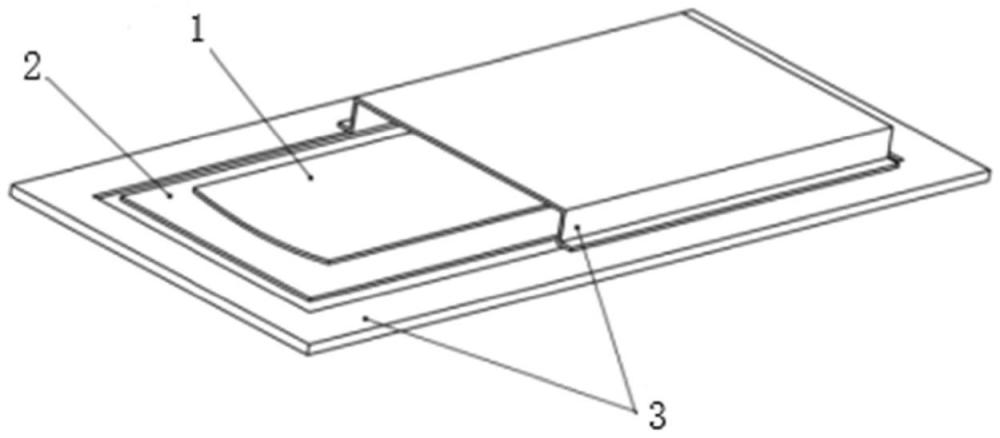

11、第三方面，本发明提供一种声磁防盗软标签，示例性地，如图1所示，包括盒体，以及设置于盒体内部的偏振片和共振片，偏振片位于盒体底部且与盒体内部尺寸相匹配，共振片的尺寸小于偏振片且有多个，多个共振片依次叠加设置于盒体内部偏振片的上方，共振片为前述方法制备的非晶共振片。

12、第四方面，本发明提供一种电子商品防盗系统，其包含前述的声磁防盗软标签，可用于商超、图书馆等场所的物品防盗。

13、本发明的有益效果为：

14、本发明提供的制备方法，通过对外加张力作用下的初始非晶合金带材实施三阶段连续横磁热处理，可制备得到在一定偏磁场下具有更低宽度的共振频率fr和更高的振动幅值a1的非晶共振片；

15、本发明非晶共振片制得的声磁防盗软标签具有更宽通道(1～1.2m)的报警功能；

16、本发明非晶共振片制得的声磁防盗软标签相比常规标签所用的共振片数量更少，常规标签共振片一般为3片，而本发明共振片用于制作声磁防盗软标签只需1～2片，显著降低了成本。

1.一种非晶共振片的制备方法，其特征在于，所述制备方法包括：

2.根据权利要求1所述的制备方法，其特征在于，所述第一加热区域的温度≥第二加热区域的温度>第三加热区域的温度。

3.根据权利要求2所述的制备方法，其特征在于，所述第二加热区域的温度与第三加热区域的温度梯度为5～40℃。

4.根据权利要求1所述的制备方法，其特征在于，第一加热区域热处理的时间、第二加热区域热处理的时间与第三加热区域热处理的时间比值为2.5～4.5:2.5～4.5:5～9。

5.根据权利要求1所述的制备方法，其特征在于，所述热处理全过程无气氛保护。

6.根据权利要求1所述的制备方法，其特征在于，所述磁场强度大于80kam-1。

7.根据权利要求1所述的制备方法，其特征在于，所述非晶态合金带材为镍钴基非晶态合金带材；

8.根据权利要求1～7之一所述的方法制备得到的非晶共振片。

9.一种声磁防盗软标签，其特征在于，其包含权利要求8所述的非晶共振片。

10.一种电子商品防盗系统，其特征在于，其包含权利要求9所述的声磁防盗软标签。
