一种易于封堵的空压机箱体气密性检测机构的制作方法
本技术涉及空压机箱体,具体为一种易于封堵的空压机箱体气密性检测机构。
背景技术:
1、空压机箱体气密性检测机构,是指一整套用于对空气压缩机箱体(机壳、机箱外壳等)进行气密性测试的专用设备与系统,其核心目标是判断箱体在规定测试条件下是否存在漏气,以及漏气的大小和位置,以确保设备在实际使用中的性能、可靠性和安全性;
2、授权公告号为cn220039759u的中国专利公开了一种气密性检测机构,包括机架和机板,所述机架的上方设有检测部件,所述检测部件包括丝杆滑台、电动推杆、密封罩、推料气缸、横板一、横板二、伸缩杆和密封板,所述机板底侧的中部位置通过螺栓安装有丝杆滑台,所述丝杆滑台的移动端固定连接有横板一,本实用新型通过在密封罩内设置密封板,可根据物料的尺寸,推料气缸6驱动密封板向下贴合物料的上壁,因密封板与密封罩的内壁滑动配合,因此可保证密封板始终保持较稳定的滑动方向,通过缩小密封罩与物料之间的间距,使得密封空间变小,物料检测时所需的时间也会变短,从而提高检测设备的检测效率。
3、结合现有方案以及实际生产加工的使用,现有的空压机箱体气密性检测机构,当在对空气压机箱体进行气密检测时,使每次放置箱体时产生微小位置偏差,从而导致密封不严,进而易产生边缘漏气、死角积气,使其导致测试结果不稳定或错位判断,因此,我们提出一种易于封堵的空压机箱体气密性检测机构,以便于解决上述中提出的问题。
技术实现思路
1、本实用新型的目的在于提供一种易于封堵的空压机箱体气密性检测机构,以解决上述背景技术提出的目前空压机箱体气密性检测机构使每次放置箱体时产生微小位置偏差,从而导致密封不严,进而易产生边缘漏气、死角积气的问题。
2、为实现上述目的,本实用新型提供如下技术方案:一种易于封堵的空压机箱体气密性检测机构,包括底座:
3、所述底座的顶部固定安装有安装架,且底座顶部的左右两端均固定安装有导杆,并且导杆的杆体上滑动连接有支撑板,所述底座的顶部设置有调节组件,所述支撑板上方设置有封堵箱,所述安装架的架体上设置有封堵组件,且封堵箱的内腔设置有夹持组件。
4、优选的,所述调节组件包括移动槽、同步带轮、皮带、铰接块和电机,且底座顶部的中间位置处固定安装有移动槽,所述移动槽内部的前后两端均转动连接有同步带轮,且同步带轮之间通过皮带套设连接在一起,所述移动槽的顶部滑动连接有铰接块,所述底座顶部的后端固定安装有电机,且电机的输出端与移动槽中后方同步带轮的左端轴体连接在一起。
5、优选的,所述铰接块的下端与皮带的带体连接在一起,且铰接块的上端与支撑板底部的中间位置处连接在一起。
6、优选的,所述封堵组件包括滑动杆、电动推杆和放置槽,且安装架顶部的左右两端均固定安装有滑动杆,并且滑动杆关于安装架的垂直中轴线为前后对称设置,所述滑动杆杆体的下端与安装架架体的侧壁固定连接在一起,且滑动杆的杆体与封堵箱滑动连接在一起,所述安装架顶部的后端固定安装有电动推杆,所述支撑板板体的中间位置处开设有放置槽。
7、优选的,所述电动推杆的输出端与封堵箱的后端固定连接在一起,所述封堵箱的外圈尺寸与放置槽的槽体尺寸一致。
8、优选的,所述夹持组件包括支撑杆、夹板、连接块和滚珠丝杆,且封堵箱侧壁的前后两端均滑动连接有支撑杆,并且支撑杆关于封堵箱的垂直中轴线为上下对称设置,而且支撑杆关于封堵箱的垂直中轴线为左右对称设置,所述支撑杆关于封堵箱内腔的一端固定安装有夹板,且支撑杆关于封堵箱外部的一端固定安装有连接块,所述封堵箱左右两端的中间位置处均转动连接有滚珠丝杆,且滚珠丝杆的杆体通过螺纹与连接块传动连接在一起。
9、与现有技术相比,本实用新型至少具备以下有益效果:该易于封堵的空压机箱体气密性检测机构,通过封堵箱的升降与放置槽之间的配合确保了密封的精确性和唯一性,使其形成一个完整的密闭容器,从而降低因密封不严导致的误报,同时通过支撑板的移动可确保箱体在封堵前后始终保持同一几何姿态,并减少因箱体不正或偏位导致的边缘漏气,使每次测试都在相同的定位基准下进行,然后通过夹板可确保封堵面与测试腔的对中保持一致,减少因箱体位置移动与引起的密封不良,从而使测试结果更稳定、重复性更好;
10、1.通过封堵箱的外圈与放置槽的槽体尺寸一致,并通过电动推杆的输出端与封堵箱的后端固定连接在一起,从而通过电动推杆的运行可带动封堵箱在滑动杆的杆体上滑动,进而将封堵箱推送与放置槽的槽体精密贴合在一起,从而使置于放置槽槽体内的箱体处于封闭状态,通过封堵箱的升降与放置槽之间的配合确保了密封的精确性和唯一性,使其形成一个完整的密闭容器,从而降低因密封不严导致的误报,进而提升整体的气密性;
11、2.通过铰接块的下端与皮带的带体连接在一起,且铰接块的上端与支撑板底部的中间位置处连接在一起,并通过同步带轮之间通过皮带套设在一起,从而通过电机的运行,同时通过同步带轮与皮带之间的配合可带动铰接块在移动槽的顶部滑动,并通过移动槽可带动支撑板在导杆的杆体上滑动,从而使放置槽槽体内的箱体与封堵箱对齐,通过支撑板的移动可确保箱体在封堵前后始终保持同一几何姿态,并减少因箱体不正或偏位导致的边缘漏气,使每次测试都在相同的定位基准下进行,从而提升测试数据的重复性和可比性;
12、3.通过滚珠丝杆的杆体通过螺纹与连接块传动连接在一起,从而通过转动滚珠丝杆,并通过连接块与支撑杆之间的配合,可通过滚珠丝杆带动支撑杆伸缩,通过同步转动两组滚珠丝杆,使支撑杆带动夹板之间相互靠近,从而通过夹板可对置于封堵箱内腔的箱体进行夹持,通过夹板可确保封堵面与测试腔的对中保持一致,减少因箱体位置移动与引起的密封不良,并确保测试的边缘密封均匀,从而使测试结果更稳定、重复性更好。

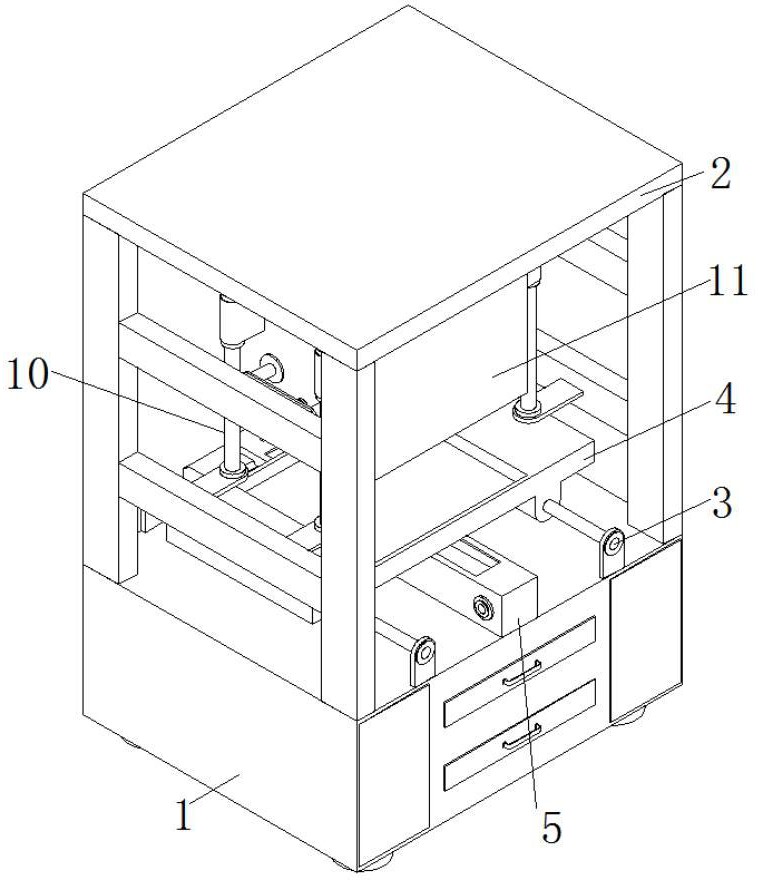

1.一种易于封堵的空压机箱体气密性检测机构,包括底座(1),其特征在于:
2.根据权利要求1所述的一种易于封堵的空压机箱体气密性检测机构,其特征在于:所述调节组件包括移动槽(5)、同步带轮(6)、皮带(7)、铰接块(8)和电机(9),且底座(1)顶部的中间位置处固定安装有移动槽(5),所述移动槽(5)内部的前后两端均转动连接有同步带轮(6),且同步带轮(6)之间通过皮带(7)套设连接在一起,所述移动槽(5)的顶部滑动连接有铰接块(8),所述底座(1)顶部的后端固定安装有电机(9),且电机(9)的输出端与移动槽(5)中后方同步带轮(6)的左端轴体连接在一起。
3.根据权利要求2所述的一种易于封堵的空压机箱体气密性检测机构,其特征在于:所述铰接块(8)的下端与皮带(7)的带体连接在一起,且铰接块(8)的上端与支撑板(4)底部的中间位置处连接在一起。
4.根据权利要求1所述的一种易于封堵的空压机箱体气密性检测机构,其特征在于:所述封堵组件包括滑动杆(10)、电动推杆(12)和放置槽(13),且安装架(2)顶部的左右两端均固定安装有滑动杆(10),并且滑动杆(10)关于安装架(2)的垂直中轴线为前后对称设置,所述滑动杆(10)杆体的下端与安装架(2)架体的侧壁固定连接在一起,且滑动杆(10)的杆体与封堵箱(11)滑动连接在一起,所述安装架(2)顶部的后端固定安装有电动推杆(12),所述支撑板(4)板体的中间位置处开设有放置槽(13)。
5.根据权利要求4所述的一种易于封堵的空压机箱体气密性检测机构,其特征在于:所述电动推杆(12)的输出端与封堵箱(11)的后端固定连接在一起,所述封堵箱(11)的外圈尺寸与放置槽(13)的槽体尺寸一致。
6.根据权利要求1所述的一种易于封堵的空压机箱体气密性检测机构,其特征在于:所述夹持组件包括支撑杆(14)、夹板(15)、连接块(16)和滚珠丝杆(17),且封堵箱(11)侧壁的前后两端均滑动连接有支撑杆(14),并且支撑杆(14)关于封堵箱(11)的垂直中轴线为上下对称设置,而且支撑杆(14)关于封堵箱(11)的垂直中轴线为左右对称设置,所述支撑杆(14)关于封堵箱(11)内腔的一端固定安装有夹板(15),且支撑杆(14)关于封堵箱(11)外部的一端固定安装有连接块(16),所述封堵箱(11)左右两端的中间位置处均转动连接有滚珠丝杆(17),且滚珠丝杆(17)的杆体通过螺纹与连接块(16)传动连接在一起。
