基于喷淋水幕的电磁与红外测试系统和方法与流程

本技术涉及复合场遮蔽性能测试，尤其是涉及一种基于喷淋水幕的电磁与红外测试系统和方法。

背景技术：

1、喷淋水幕作为一种兼具红外抑制与电磁衰减功能的复合遮蔽手段，在舰船红外/电磁隐身防护、冶金高温设备隔热、精密车间电磁屏蔽等工程领域具有广泛应用前景。其作用机理在于：水雾液滴群通过吸收、散射效应，既可削弱目标红外辐射强度，又能对入射电磁波产生透射损耗，从而实现“一屏多用”的防护效果。然而，目前针对喷淋水幕遮蔽性能的定量测试技术却滞后于工程实践需求，现有测试方案普遍存在以下缺陷：

2、（1）红外与电磁测试相互割裂，缺乏同步时序采集机制：当前行业内主流的检测设备功能单一，红外遮蔽效果与电磁透射损耗通常由不同测试平台、在不同时间、不同环境条件下分别完成。少数号称“同步测试”的装置，仅将供水系统、红外热像仪、喇叭天线及矢量网络分析仪进行机械式组合，并在喷淋启停前后分别记录两组独立数据，本质上仍属于分时串行采集。这种方案无法反映热源、电磁场与水幕三者真实共存的复合工况，更无法捕捉喷淋启动过渡、稳态波动、关停消散等动态过程中红外与电磁响应的时序耦合关系，测试结果与工程实际应用场景脱节。

3、（2）热场与电磁场的耦合干扰无法有效剥离：在真实使用环境中，热源不仅改变目标自身的红外辐射特性，还会通过加热水幕液滴、改变蒸发速率和液滴粒径分布，间接影响电磁波传输路径上的衰减特性；另一方面，电磁测试设备自身的工作噪声、高功率电磁辐照引起的介质损耗发热，亦会造成红外测温基线的明显漂移。传统的“喷淋前后对比法”只能输出一个包含多重干扰的混合差值，完全无法区分热场独立效应、电磁场独立效应、水幕固有遮蔽效应以及三者之间的交叉耦合项。这种混杂了多重误差的测试数据缺乏可解释性，难以指导工程参数优化。

4、（3）红外成像区域、电磁波束穿越区域与水幕有效遮蔽区域空间错位：红外相机采集的是特定视场角下的二维辐射温度分布，电磁测试关注的是收发天线之间波束路径上的传输损耗，而喷淋水幕的有效遮蔽范围受喷头角度、水压波动等因素影响呈动态分布。现有方案缺乏统一的空间坐标映射与标定手段，三者采样区域常常彼此偏移，导致红外衰减量与电磁损耗量对应的水幕区域不一致，两类指标不具备横向可比性，数据可信度降低。

5、（4）缺少水幕动态稳定性量化指标：实际喷淋系统中，水压脉动、环境气流扰动、供水温度变化均会导致水幕覆盖面积、厚度及液滴浓度的持续波动，进而引起红外/电磁衰减值的实时起伏。然而，现有测试技术仅输出某一稳定时刻的单一衰减数值，无法描述水幕在时间维度上的稳定性表现，也缺乏定量的波动评估参数，难以支撑面向长期连续运行工况的系统可靠性设计。

6、（5）缺乏兼顾多目标的综合性能评价体系：目前业内评价水幕遮蔽效果时，仅孤立地关注红外衰减分贝值或电磁损耗值，而忽略了单位时间耗水量、耦合测量干扰程度、水幕运行稳定性等实际工程中同样关键的约束指标。设计人员不得不在多个彼此冲突的性能参数之间进行人工权衡，效率低下且难以获得全局最优的喷淋参数组合。

技术实现思路

1、为了改善现有技术中红外测试与电磁测试相互割裂、热场与电磁场耦合干扰无法剥离、测试空间区域不统一、缺少水幕动态稳定性量化指标以及缺乏多目标综合性能评价体系的问题，本技术提供一种基于喷淋水幕的电磁与红外测试系统和方法。

2、本技术提供的一种基于喷淋水幕的电磁与红外测试方法采用如下的技术方案：

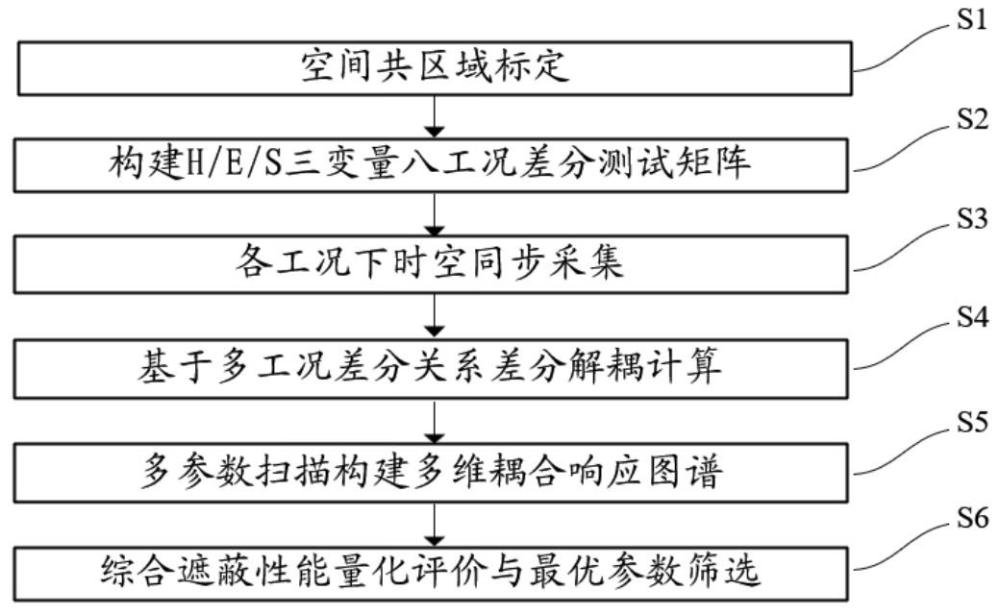

3、一种基于喷淋水幕的电磁与红外测试方法，包括以下步骤：

4、建立红外成像视场区域、电磁波束传输路径与喷淋水幕有效遮蔽区域之间的空间映射关系，使电磁波束的轴线穿过所述水幕有效遮蔽区域的中心位置；

5、以加热热场状态、电磁测试状态和喷淋水幕状态作为三个二值可控变量，组合生成多组差分测试工况；

6、依次执行各组工况并在每一工况下通过统一时钟触发同步采集红外辐射数据、电磁透射参数、喷淋状态参数和环境参数；

7、基于各组工况采集数据之间的差分运算关系，解耦计算得到水幕对红外辐射的独立衰减量、水幕对电磁波的独立衰减量、热场对电磁衰减的附加耦合干扰量、电磁测试状态对红外衰减的附加耦合干扰量以及水幕动态稳定性评价参数；

8、遍历调节喷淋参数、热源参数和电磁参数，重复执行以上步骤以构建多维耦合响应数据库；

9、计算综合遮蔽性能评价指标，并筛选最优喷淋参数组合。

10、进一步地，所述建立空间映射关系的步骤具体包括：采用平面标定板标记样品承载平台的中心基准点，将红外图像像素坐标系与样品平面坐标系进行配准；调节喷淋喷头的安装位置与角度，以及电磁天线的空间指向，使电磁波束的轴线穿过红外图像中识别出的水幕有效遮蔽区域的几何中心。

11、进一步地，所述多组差分测试工况具体为以加热热场状态h、电磁测试状态e和喷淋水幕状态s的0/1二值组合形成的八组工况，包括：三者全关的环境基准工况、单开热源的热源基准工况、单开电磁的电磁基准工况、单开水幕的水幕背景基准工况、热源加水幕的纯红外衰减工况、电磁加水幕的纯电磁衰减工况、热源加电磁的复合场空白基准工况以及三者全开的复合耦合工况。

12、进一步地，同步采集的时序范围涵盖喷淋启动过渡阶段、水幕稳定持续阶段和喷淋关停消散阶段的全过程，基于采集的时序数据分别计算红外衰减响应时延和电磁衰减响应时延，用于评价水幕对红外与电磁两种信号的动态响应一致性。

13、进一步地，所述热场对电磁衰减的附加耦合干扰量通过对复合场空白基准工况、复合耦合工况、电磁基准工况以及纯电磁衰减工况下采集的电磁透射损耗进行差分组合运算后得到。

14、进一步地，所述水幕动态稳定性评价参数通过对连续时序采集的水幕覆盖率、中心偏移量和衰减波动量进行多参数归一化后计算标准差得到。

15、进一步地，所述综合遮蔽性能评价指标由归一化红外衰减量、归一化电磁衰减量、水幕动态稳定性评价参数、归一化耗水量以及耦合干扰量加权求和得到，其中各加权系数根据工程应用场景预设。

16、本技术还提供一种基于喷淋水幕的电磁与红外测试系统，用于执行上述一种基于喷淋水幕的电磁与红外测试方法，系统包括：

17、供水与喷淋模块，用于形成可控形态的喷淋水幕并实时采集水压、流量及水温数据；

18、热场模拟模块，用于提供具有可控温度的红外辐射目标；

19、红外检测模块，用于采集目标及水幕覆盖区域的红外辐射图像序列；

20、电磁检测模块，包括矢量网络分析仪和收发天线，用于测量不同频率及不同入射角下的电磁透射损耗；

21、同步采集模块，用于向红外检测模块和电磁检测模块提供统一时钟触发信号并为所有采集数据绑定同一时间戳；

22、数据处理模块，内置工况调度程序、差分耦合解算程序和综合评价程序，用于自动完成多工况循环测试、耦合干扰量解算及最优参数输出。

23、进一步地，所述电磁检测模块还包括半圆环形角度调节滑轨和天线径向指向机构，收发天线滑动安装于所述半圆环形角度调节滑轨上，所述天线径向指向机构用于在收发天线滑动过程中保持收发天线轴线始终指向水幕有效遮蔽区域的几何中心，以实现电磁波入射角的连续调节而不偏离水幕遮蔽区域。

24、综上所述，本技术包括以下至少一种有益技术效果：

25、1.传统测试方案仅通过喷淋前后的单次差值计算衰减量，结果混杂了热源蒸发干扰、电磁设备噪声漂移及环境波动等多重因素。本技术以h/e/s三变量系统性组合生成八组差分工况，通过交叉差分运算能够分别剥离出水幕对红外和电磁的独立衰减量、热源致电磁附加耦合项以及电磁设备致红外附加耦合项，使各类物理效应边界清晰界定，测试数据具备明确的物理可解释性。

26、2.本技术通过标定板建立红外像素坐标系与样品平面坐标系的配准关系，天线安装于半圆环形滑轨并配合径向指向机构，使得天线沿滑轨滑动以改变电磁波入射角时，天线轴线始终指向水幕有效遮蔽区域的几何中心，确保波束路径全程穿过同一空间区域而不发生偏离，保证多角度电磁衰减数据之间的可比性和一致性。同步采集模块通过统一时钟触发器为全部检测数据绑定同一时间戳。空间与时间双维度同时对齐，使红外衰减曲线与电磁衰减曲线具备严格的时序对照关系，显著减少了空间错位与数据不同步导致的测量偏差。

27、3.现有技术仅关注稳态单点瞬时数据，无法表征水幕波动对实际遮蔽效果的影响。本技术对喷淋启动、稳定、消散全阶段执行连续时序采集，综合归一化水压波动、覆盖面积变动及衰减起伏等参数计算水幕动态稳定性系数，以量化方式反映水幕在运行全过程的波动程度，为喷淋系统长期运行工况评估提供定量依据。

28、4.传统评价仅孤立输出红外或电磁单项衰减值，忽视耗水量、稳定性及耦合干扰等工程约束。本技术构建的综合遮蔽性能评价指标将五大维度纳入统一框架，通过可自定义权重系数适配不同应用场景需求，由系统自动筛选最优喷淋参数并输出测试报告，将多目标权衡过程转化为数值寻优，提高了参数筛选效率。
