双频复合聚焦超声波检测探头的制作方法

本技术属于超声波检测探头，特别是涉及双频复合聚焦超声波检测探头。

背景技术：

1、超声波检测探头是实现超声信号发射与接收的核心部件，广泛应用于工业无损检测、医疗诊断等领域。

2、现有技术中，传统探头的检测面多为固定平面或通用弧形，无法匹配不同管径管道的外圆周面弧度，实际检测时，探头与管道表面仅能实现局部线接触或小面积点接触，这导致耦合剂在间隙中填充不均，大量有效信号被浪费，直接降低信号传递效率，因此我们提出了双频复合聚焦超声波检测探头。

技术实现思路

1、本实用新型的目的在于提供双频复合聚焦超声波检测探头，通过弧形检测探头装置的弧形贴合头与管道外圆周面弧度精准适配，解决了现有针对管道、曲面焊缝、弧形零部件等异形工件检测提升检测面与工件表面的贴合度的问题。

2、为解决上述技术问题，本实用新型是通过以下技术方案实现的：

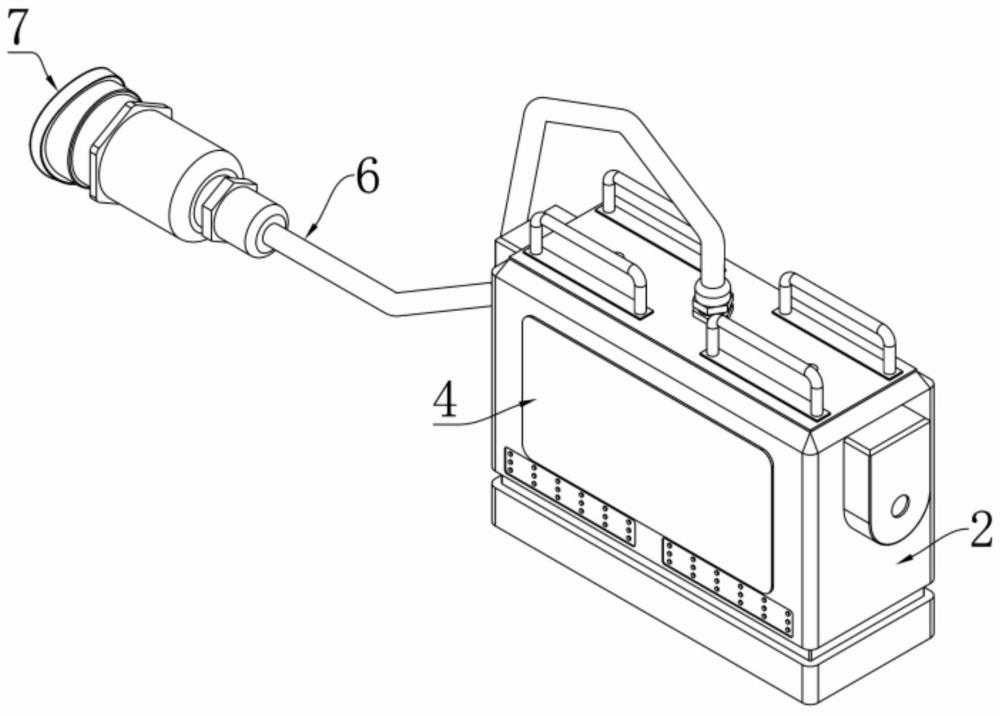

3、本实用新型为双频复合聚焦超声波检测探头，包括底座，所述底座的顶部固定连接有检测仪本体，所述检测仪本体的顶部固定连接有便携式把手，所述检测仪本体的侧面固定连接有显示屏，所述检测仪本体的顶部固定连接有信号传输口，所述检测仪本体的顶部设置有弧形检测探头装置；

4、所述弧形检测探头装置包括连接头，所述连接头的底部插接在信号传输口的顶部，所述连接头的顶部固定连接有传输线，所述传输线远离连接头的一端固定连接有探头接口，所述探头接口的侧面插接有测试探头。

5、进一步地，所述测试探头的侧面卡接有弧形贴合头，所述弧形贴合头的圆周面开设有弹簧安装孔。卡接的弧形贴合头实现弧形贴合头的快速拆装，可根据不同管径管道更换对应弧度的弧形贴合头，弧形贴合头圆周面开设的弹簧安装孔为滚球贴合装置提供稳定的安装基础。

6、进一步地，所述弧形贴合头的侧面呈弧形，且与管道的外圆周面弧度适配。弧形贴合头的弧形检测面与管道外圆周面弧度精准适配，大幅增加检测面与管道的接触面积，减少耦合剂流失，提升超声信号的耦合传递效率。

7、进一步地，检测仪本体的顶部对称安装有四个便携式把手，四个便携式把手且呈对称安装的布局，提升搬运过程的稳定性和便捷性，同时不占用检测仪本体的侧面空间，不影响显示屏的观察操作。

8、进一步地，所述测试探头的圆周面设置有滚球贴合装置，所述滚球贴合装置包括压缩弹簧，所述压缩弹簧的一端固定连接在弹簧安装孔的内侧壁，所述压缩弹簧的另一端固定连接在连接板的侧面，所述连接板的侧面滑动连接在弹簧安装孔的外侧壁，所述连接板的侧面固定连接有贴合板，所述测试探头的圆周面固定连接有限位滑动座。

9、进一步地，所述限位滑动座的内壁转动连接有滚珠，且滚珠可与管道外圆周面滚动贴合，所述贴合板呈弧形，且其弧度与弧形贴合头的检测面弧度一致。将检测时的滑动摩擦转化为滚动摩擦，大幅降低测试探头沿管道移动时的阻力，提升检测效率，同时减少对管道表面和测试探头的磨损，贴合板的弧形与弧形贴合头检测面弧度一致，进一步优化密封性，确保滚球贴合装置与弧形贴合头协同贴合管道。

10、进一步地，所述限位滑动座与滚珠的数量均设置为八个，且沿圆周阵列在弧形贴合头的圆周面。多点滚动贴合设计进一步提升了测试探头移动时的平稳性，减少颠簸对超声信号的干扰，保障检测数据的准确性和一致性。

11、本实用新型具有以下有益效果：

12、1、本实用新型弧形检测探头装置的弧形贴合头与管道外圆周面弧度精准适配，最大化检测面接触面积，减少超声信号在耦合界面的反射损耗，提升信号传递效率，双频超声信号通过稳定的信号链路传输，减少信号衰减，确保缺陷反射信号清晰，降低漏检风险。

13、2、本实用新型滚球贴合装置滚珠将滑动摩擦转化为滚动摩擦，大幅降低测试探头移动阻力，操作人员无需施加过大推力即可顺畅移动，提升检测效率，同时减少管道表面划痕和测试探头的磨损，延长装置使用寿命。

14、当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。

1.双频复合聚焦超声波检测探头，其特征在于，包括底座（1），所述底座（1）的顶部固定连接有检测仪本体（2），所述检测仪本体（2）的顶部固定连接有便携式把手（3），所述检测仪本体（2）的侧面固定连接有显示屏（4），所述检测仪本体（2）的顶部固定连接有信号传输口（5），所述检测仪本体（2）的顶部设置有弧形检测探头装置（6）；

2.根据权利要求1所述的双频复合聚焦超声波检测探头，其特征在于，所述测试探头（604）的侧面卡接有弧形贴合头（605），所述弧形贴合头（605）的圆周面开设有弹簧安装孔（8）。

3.根据权利要求2所述的双频复合聚焦超声波检测探头，其特征在于，所述弧形贴合头（605）的侧面呈弧形，且与管道的外圆周面弧度适配。

4.根据权利要求3所述的双频复合聚焦超声波检测探头，其特征在于，所述检测仪本体（2）的顶部对称安装有四个便携式把手（3）。

5.根据权利要求4所述的双频复合聚焦超声波检测探头，其特征在于，所述测试探头（604）的圆周面设置有滚球贴合装置（7），所述滚球贴合装置（7）包括压缩弹簧（701），所述压缩弹簧（701）的一端固定连接在弹簧安装孔（8）的内侧壁，所述压缩弹簧（701）的另一端固定连接在连接板（702）的侧面，所述连接板（702）的侧面滑动连接在弹簧安装孔（8）的外侧壁，所述连接板（702）的侧面固定连接有贴合板（703），所述测试探头（604）的圆周面固定连接有限位滑动座（704）。

6.根据权利要求5所述的双频复合聚焦超声波检测探头，其特征在于，所述限位滑动座（704）的内壁转动连接有滚珠（705），且滚珠（705）可与管道外圆周面滚动贴合，所述贴合板（703）呈弧形，且其弧度与弧形贴合头（605）的检测面弧度一致。

7.根据权利要求6所述的双频复合聚焦超声波检测探头，其特征在于，所述限位滑动座（704）与滚珠（705）的数量均设置为八个，且沿圆周阵列在弧形贴合头（605）的圆周面。
