柴油机凸轮加工用凸轮轴误差测量装置的制作方法

本技术涉及测量装置，特别涉及柴油机凸轮加工用凸轮轴误差测量装置。

背景技术：

1、柴油机凸轮的主要作用是控制气门的开启和关闭。它通过自身的旋转，驱动气门挺柱、推杆和摇臂等部件，使气门按照特定的节奏和规律进行往复直线运动，从而确保气缸在合适的时间进行进气和排气，保证发动机的顺畅运行和高效燃油利用。

2、现有已授权公告号为cn220741076u的一种凸轮轴型线检测设备，属于凸轮轴检测技术领域，解决现有凸轮轴设备在切换凸轮轴检测时效率低的技术问题，本实用新型包括托架、刻度盘、手柄，托架的顶部设有安装槽，安装槽内滑动安装有两个间隔布置的用于安装凸轮轴的支撑块，凸轮轴与支撑块之间为滑动连接，刻度盘、手柄安装在凸轮轴的一端，托架设有与刻度盘对应的指针，托架设有用于安装百分表的固定行架。本实用新型的托架安装在工作台上，支撑块可以在托架上滑动调整，同时可拆卸更换，以适应不同轴径凸轮轴测试的需求，刻度盘安装在凸轮轴一端同凸轮轴一起旋转，可以指示凸轮轴的旋转角度，通过手柄可以方便旋转凸轮轴，固定行架通过电动推杆可以方便调整高度。

3、针对上述中的相关技术，现有的测量装置存在的缺陷是，测头上即使附着微米级的灰尘、切屑或油污，也会在测头与凸轮表面之间形成一层“衬垫”，当测头压下时，这层衬垫会被压缩，导致百分表读数偏大，引入系统误差，因此，本实用新型提供了柴油机凸轮加工用凸轮轴误差测量装置。

技术实现思路

1、本申请的目的在于提供柴油机凸轮加工用凸轮轴误差测量装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本申请提供如下技术方案：柴油机凸轮加工用凸轮轴误差测量装置，包括固定架，所述固定架的外侧固定连接有支撑架，所述支撑架的外侧设置有清洁组件；所述清洁组件包括与所述支撑架内壁侧面固定连接的气泵，所述气泵的输出端固定连接输气管，所述输气管远离所述气泵的一端固定连接有相连通的布气管，所述布气管的外侧开设有一个缺口，所述布气管的内壁侧面固定连接有多个喷气管，所述支撑架的内壁侧面固定连接有固定杆，所述固定杆远离所述支撑架的一端与所述布气管固定连接，所述固定架内设置有精准测量组件。

3、优选的，所述精准测量组件包括设置在固定架内的滑块，所述滑块的外侧固定连接有液压推杆，所述液压推杆的输出端固定连接有固定块，所述固定块的外侧设置有百分表。

4、优选的，所述固定架的内壁侧面转动连接有螺纹杆，所述螺纹杆与所述滑块螺纹连接。

5、优选的，所述固定架的外侧固定连接有电机，所述电机的输出端穿设所述固定架，所述电机的输出端与所述螺纹杆固定连接。

6、优选的，所述固定架的内壁侧面固定连接有导向杆，所述导向杆穿设所述滑块，所述固定架的内壁侧面固定连接有与所述滑块相适配的防护罩。

7、优选的，所述固定架的外侧固定连接有连接板，所述连接板远离所述固定架的一端固定连接有定位架，所述定位架的两端均开设有空槽。

8、所述空槽的内壁两侧均贯穿设置有气缸，所述气缸的输出端固定连接有安装块，所述安装块的外侧固定连接有夹持板。

9、综上，本实用新型的技术效果和优点：

10、本实用新型中，通过清洁组件的设置，便于对百分表的输出端进行有效的清洁，保持百分表输出端的干净，减少灰尘对检测的精准度，且通过精准测量组件的设置，预先施加一个正向压力（预压），可以保证在整个测量过程中，测头能始终紧贴凸轮轴表面，不会因瞬间脱离而产生跳动或错误读数。

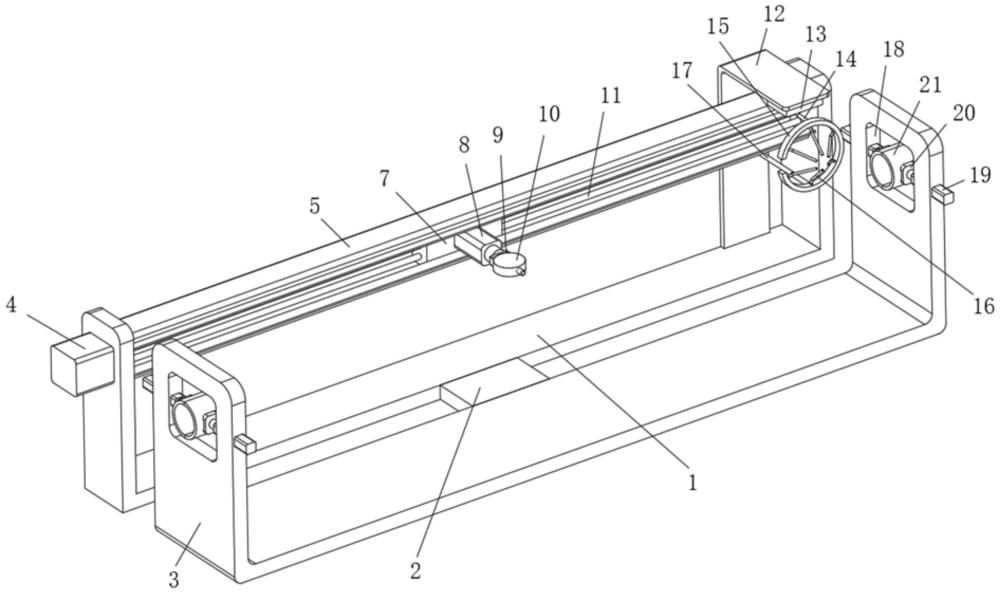

1.柴油机凸轮加工用凸轮轴误差测量装置，包括固定架（1），其特征在于：所述固定架（1）的外侧固定连接有支撑架（12），所述支撑架（12）的外侧设置有清洁组件；

2.根据权利要求1所述的柴油机凸轮加工用凸轮轴误差测量装置，其特征在于：所述精准测量组件包括设置在固定架（1）内的滑块（7），所述滑块（7）的外侧固定连接有液压推杆（8），所述液压推杆（8）的输出端固定连接有固定块（9），所述固定块（9）的外侧设置有百分表（10）。

3.根据权利要求2所述的柴油机凸轮加工用凸轮轴误差测量装置，其特征在于：所述固定架（1）的内壁侧面转动连接有螺纹杆（6），所述螺纹杆（6）与所述滑块（7）螺纹连接。

4.根据权利要求3所述的柴油机凸轮加工用凸轮轴误差测量装置，其特征在于：所述固定架（1）的外侧固定连接有电机（4），所述电机（4）的输出端穿设所述固定架（1），所述电机（4）的输出端与所述螺纹杆（6）固定连接。

5.根据权利要求4所述的柴油机凸轮加工用凸轮轴误差测量装置，其特征在于：所述固定架（1）的内壁侧面固定连接有导向杆（11），所述导向杆（11）穿设所述滑块（7），所述固定架（1）的内壁侧面固定连接有与所述滑块（7）相适配的防护罩（5）。

6.根据权利要求5所述的柴油机凸轮加工用凸轮轴误差测量装置，其特征在于：所述固定架（1）的外侧固定连接有连接板（2），所述连接板（2）远离所述固定架（1）的一端固定连接有定位架（3），所述定位架（3）的两端均开设有空槽（18）。

7.根据权利要求6所述的柴油机凸轮加工用凸轮轴误差测量装置，其特征在于：所述空槽（18）的内壁两侧均贯穿设置有气缸（19），所述气缸（19）的输出端固定连接有安装块（20），所述安装块（20）的外侧固定连接有夹持板（21）。
