一种医用淋膜纸的切割工装的制作方法

本技术涉及一种医用淋膜纸的切割工装。

背景技术：

1、淋膜纸是一种表面覆盖有一层聚乙烯或其他塑料薄膜以起到防油、防水作用的印刷纸张，医用淋膜纸是一种专为医疗行业设计的淋膜纸，主要用于药品、医疗器械等医疗用品的包装，能有效保护医疗产品免受污染。

2、医用淋膜纸的加工步骤主要有覆膜材料的熔融与涂覆、涂覆后的冷却和定型、以及检验后的印刷和分割，现有的用于医用淋膜纸的分割设备在完成每次切割后必须手动将切下的医用淋膜纸对齐并移出，上述重复并相同的操作步骤既耗费了较多时间又使加工过程变得较为繁琐，既费时又费力并导致加工效率较低；同时，操作人员的劳动强度也较大，有待于进一步改进。

技术实现思路

1、针对上述现有技术的现状，本实用新型所要解决的技术问题在于提供一种简化了加工过程以达到省时省力的效果并提高了加工效率，同时还减小了操作人员劳动强度的医用淋膜纸的切割工装。

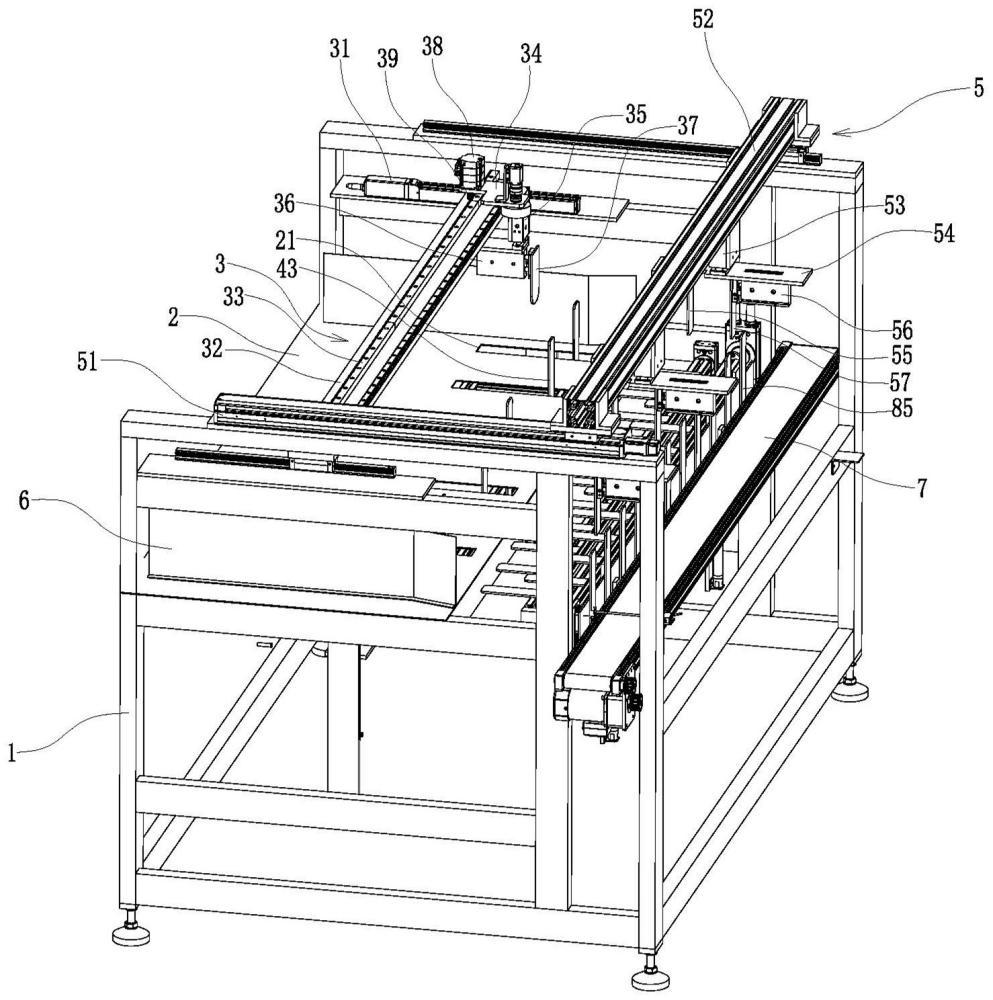

2、本实用新型解决上述技术问题所采用的技术方案为：一种医用淋膜纸的切割工装，包括台架、横向固定在台架内的台板、设于台架上并位于台板上方的切割组件、设于台架上并位于切割组件前方的传送带、以及两个竖直固定在台板顶部并左右对称设置的侧板，其特征在于：

3、所述切割组件包括第一电动滑台和第一移动梁，所述第一电动滑台固定在台架的内部右侧，所述第一移动梁横向设置，所述第一移动梁的左端活动连接在台架的内部左侧以具备前后平移的功能，所述第一移动梁的右端固定在第一电动滑台的移动端上以借助第一电动滑台具备前后平移的功能；

4、所述切割组件还包括活动连接在第一移动梁上以具备左右平移功能的移动板、固定在移动板上的第一升降气缸、固定在第一升降气缸伸缩端上的第一移动气缸、以及竖直固定在第一移动气缸伸缩端上并位于两个侧板之间的刀片，所述第一升降气缸的伸缩端竖直向下设置，所述第一移动气缸的伸缩端横向向前设置；

5、还包括限位组件，所述限位组件包括横向设于台架内并位于台板下方的升降框以及两个固定在台架内并左右对称设置的第二升降气缸，两个所述第二升降气缸的伸缩端均竖直向上设置并均固定在升降框上；

6、所述升降框上还固定有多个竖直设置并从左往右依次分布的第一挡片，对应地，所述台板中开设有相同数量并从左往右依次设置的槽孔，每个所述第一挡片的端部均活动穿插设置在对应的一个槽孔中。

7、优选地，还包括设于台架顶部的夹取组件，所述夹取组件包括第二电动滑台和第二移动梁，所述第二电动滑台固定在台架的顶部左侧，所述第二移动梁横向设置，所述第二移动梁的右端活动连接在台架的顶部右侧以具备前后平移的功能，所述第二移动梁的左端固定在第二电动滑台的移动端上以借助第二电动滑台具备前后平移的功能。

8、优选地，所述夹取组件还包括多个设于第二移动梁上并从左往右依次分布的夹紧单元，所述夹紧单元包括固定在第二移动梁上的第三升降气缸、横向固定在第三升降气缸伸缩端上的升降板、竖直固定在升降板底部的定夹板、固定在升降板底部并位于定夹板前方的夹紧气缸、以及竖直固定在夹紧气缸伸缩端上的动夹板，所述第三升降气缸的伸缩端竖直向下设置，所述夹紧气缸的伸缩端横向向后设置。

9、优选地，所述传送带与台板之间还设有助力组件，所述助力组件包括竖直设置的翻转框以及固定在台架内部右侧的第一旋转气缸，所述翻转框的上侧左端可转动的连接在台架的内部左侧，所述第一旋转气缸的转动端固定在翻转框的上侧右端并与翻转框上侧左端的回转中心线同心设置。

10、优选地，所述助力组件还包括设于翻转框前侧的防掉单元，所述防掉单元包括竖直并活动连接在翻转框上以具备上下竖移功能的挡板、两个固定在翻转框上并位于挡板下方的第四升降气缸、以及多个竖直固定在挡板上并从左往右依次设置的第二挡片，每个所述第四升降气缸的伸缩端均竖直向上设置。

11、优选地，所述助力组件还包括设于翻转框后侧的对位单元，所述对位单元包括横向设置的翻转梁以及固定在台架内部右侧的第二旋转气缸，所述翻转梁的左端可转动的连接在翻转框的左侧，所述第二旋转气缸的转动端固定在翻转梁的右端并与翻转梁左端的回转中心线同心设置。

12、优选地，所述翻转框的上侧还固定有多个横向设置并从左往右依次分布的第一助推片，对应地，所述翻转梁的上侧还固定有相同数量并横向设置且从左往右依次分布的第二助推片，多个所述第二助推片与多个第一助推片相互间隔分布。

13、优选地，每个夹紧单元中的所述定夹板和所述动夹板均与挡板、任意一个第一挡片、任意一个第二挡片、任意一个第一助推片和任意一个第二助推片错开设置以避免发生干涉。

14、优选地，所述切割组件还包括横向固定在第一移动梁顶部的齿条、固定在移动板上的行走电机、以及同心固定在行走电机转动轴上并与齿条相啮合的齿轮，所述行走电机的转动轴竖直向下设置。

15、与现有技术相比，本实用新型的优点在于：本实用新型能在完成每次切割后自动将切下的医用淋膜纸对齐并移出，无需借助人工手动操作，进而省去了重复并相同的操作步骤以节省出较多时间并简化了加工过程，从而达到了省时省力的效果并提高了加工效率；同时还减小了操作人员的劳动强度。

1.一种医用淋膜纸的切割工装，包括台架、横向固定在台架内的台板、设于台架上并位于台板上方的切割组件、设于台架上并位于切割组件前方的传送带、以及两个竖直固定在台板顶部并左右对称设置的侧板，其特征在于：

2.根据权利要求1所述的一种医用淋膜纸的切割工装，其特征在于，还包括设于台架顶部的夹取组件，所述夹取组件包括第二电动滑台和第二移动梁，所述第二电动滑台固定在台架的顶部左侧，所述第二移动梁横向设置，所述第二移动梁的右端活动连接在台架的顶部右侧以具备前后平移的功能，所述第二移动梁的左端固定在第二电动滑台的移动端上以借助第二电动滑台具备前后平移的功能。

3.根据权利要求2所述的一种医用淋膜纸的切割工装，其特征在于，所述夹取组件还包括多个设于第二移动梁上并从左往右依次分布的夹紧单元，所述夹紧单元包括固定在第二移动梁上的第三升降气缸、横向固定在第三升降气缸伸缩端上的升降板、竖直固定在升降板底部的定夹板、固定在升降板底部并位于定夹板前方的夹紧气缸、以及竖直固定在夹紧气缸伸缩端上的动夹板，所述第三升降气缸的伸缩端竖直向下设置，所述夹紧气缸的伸缩端横向向后设置。

4.根据权利要求3所述的一种医用淋膜纸的切割工装，其特征在于，所述传送带与台板之间还设有助力组件，所述助力组件包括竖直设置的翻转框以及固定在台架内部右侧的第一旋转气缸，所述翻转框的上侧左端可转动的连接在台架的内部左侧，所述第一旋转气缸的转动端固定在翻转框的上侧右端并与翻转框上侧左端的回转中心线同心设置。

5.根据权利要求4所述的一种医用淋膜纸的切割工装，其特征在于，所述助力组件还包括设于翻转框前侧的防掉单元，所述防掉单元包括竖直并活动连接在翻转框上以具备上下竖移功能的挡板、两个固定在翻转框上并位于挡板下方的第四升降气缸、以及多个竖直固定在挡板上并从左往右依次设置的第二挡片，每个所述第四升降气缸的伸缩端均竖直向上设置。

6.根据权利要求5所述的一种医用淋膜纸的切割工装，其特征在于，所述助力组件还包括设于翻转框后侧的对位单元，所述对位单元包括横向设置的翻转梁以及固定在台架内部右侧的第二旋转气缸，所述翻转梁的左端可转动的连接在翻转框的左侧，所述第二旋转气缸的转动端固定在翻转梁的右端并与翻转梁左端的回转中心线同心设置。

7.根据权利要求6所述的一种医用淋膜纸的切割工装，其特征在于，所述翻转框的上侧还固定有多个横向设置并从左往右依次分布的第一助推片，对应地，所述翻转梁的上侧还固定有相同数量并横向设置且从左往右依次分布的第二助推片，多个所述第二助推片与多个第一助推片相互间隔分布。

8.根据权利要求7所述的一种医用淋膜纸的切割工装，其特征在于，每个夹紧单元中的所述定夹板和所述动夹板均与挡板、任意一个第一挡片、任意一个第二挡片、任意一个第一助推片和任意一个第二助推片错开设置以避免发生干涉。

9.根据权利要求1所述的一种医用淋膜纸的切割工装，其特征在于，所述切割组件还包括横向固定在第一移动梁顶部的齿条、固定在移动板上的行走电机、以及同心固定在行走电机转动轴上并与齿条相啮合的齿轮，所述行走电机的转动轴竖直向下设置。
