一种冷柜铰链及冷柜的制作方法

本发明涉及冷柜，更具体地说，是涉及一种冷柜铰链及冷柜。

背景技术：

1、现有冷柜普遍采用外置凸式合页或分体式铰链实现柜门与箱体的转动连接，现有铰链结构存在诸多使用缺陷，该类结构存在装配繁琐、受力易松动，并且柜门开启时柜门无法悬停，开启柜门取物时需要双手配合的复杂情况。

技术实现思路

1、本发明要解决的技术问题是提供一种冷柜铰链及冷柜，以克服上述现有技术的不足。

2、为了解决上述技术问题，本发明的技术方案为：

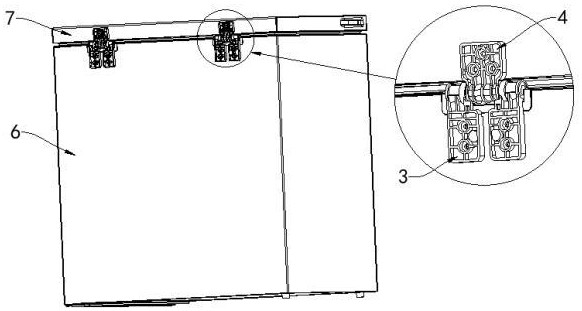

3、一种冷柜铰链，包括固定在箱体侧壁的箱体铰链板、固定在门体侧壁的门体铰链板，箱体铰链板和门体铰链板通过铰轴连接，其特征在于：还包括阻尼机构，所述阻尼机构包括第一阻尼件与第二阻尼件、压紧弹簧，所述第一阻尼件与第二阻尼件的其中一个设置在箱体铰链板的轴套内、另一个设置在门体铰链板铰的轴套内，所述第一阻尼件具有第一端面、开口于第一端面的凹槽，所述第二阻尼件具有第二端面、沿第二端面轴向凸出的凸起，随着门体的打开，所述凸起从第一端面向凹槽接近，并可滑向凹槽的槽底；所述压紧弹簧顶推第一阻尼件或第二阻尼件，使得在滑动过程中，所述凸起的阻尼侧壁抵压在凹槽的受压侧，或者是凸起的顶端面抵压第一端面；所述凸起和所述凹槽形状相匹配，相互面匹配使滑动顺畅。

4、所述第一阻尼件与第二阻尼件的其中一个固定设置在轴套内、另一个以轴向滑动方式且非周向转动方式设置在轴套内，所述第二阻尼件具有两个或三个凸起，所述凸起关于第二阻尼件的轴线中心对称，所述第一阻尼件对应第二阻尼件的凸起适配设置同样数量的凹槽。

5、所述铰轴贯穿第一阻尼件与第二阻尼件，所述压紧弹簧套设在铰轴上。

6、所述门体铰链板的两侧均配对箱体铰链板，所述阻尼机构包括两副第一阻尼件与第二阻尼件，两副第一阻尼件与第二阻尼件中的其中两个第一阻尼件或第二阻尼件设置在门体铰链板的轴套内，其余的两个分别设置在箱体铰链板上。

7、第一阻尼件设置在箱体铰链板的轴套内，两个第二阻尼件设置在门铰链板的轴套两端，压紧弹簧的两端分别抵压一个第二阻尼件。

8、箱体铰链板的轴套内设置第一安装槽，第一阻尼件的外壁适配第一安装槽设置第一安装肋；门体铰链板的轴套内设置第二安装槽，第二阻尼件的外壁设置第二安装肋，所述第二安装槽长于第二安装肋，所述第二安装槽用于容纳第二安装肋轴向滑动。

9、一种冷柜， 包括上述冷柜铰链。

10、采用上述技术方案，具有以下有益效果：

11、本发明的冷柜铰链及冷柜，依靠第二阻尼件的凸起阻尼侧壁与第一阻尼件凹槽配合，配合压紧弹簧持续施加顶紧力，当柜门开合时第二阻尼件凸起和第一阻尼件沿斜面相对滑动时，第二阻尼件产生轴向运动压缩弹簧，压缩弹簧产生弹力，该弹力作用到第一阻尼件和第二阻尼件两个件之间接触面，接触面产生压力，阻尼件相互运动就有很大摩擦力，当阻尼件间摩擦力大于柜门的重力时就可以解决开启柜门取物时柜门无法悬停的问题。

12、本发明设置为，当门体与箱体关闭时，凸起完全从凹槽中走出，使压紧弹簧为最大压缩量的状态，此时可以产生最大摩擦力，适配门体随开门角度变大，其重力力矩逐渐变小的规律，从而在门体的整个打开过程都能自由悬停。

1.一种冷柜铰链，包括固定在箱体侧壁的箱体铰链板、固定在门体侧壁的门体铰链板，箱体铰链板和门体铰链板通过铰轴连接，其特征在于：还包括阻尼机构，所述阻尼机构包括第一阻尼件与第二阻尼件、压紧弹簧，所述第一阻尼件与第二阻尼件的其中一个设置在箱体铰链板的轴套内、另一个设置在门体铰链板铰的轴套内，所述第一阻尼件具有第一端面、开口于第一端面的凹槽，所述第二阻尼件具有第二端面、沿第二端面轴向凸出的凸起，随着门体的打开，所述凸起从第一端面向凹槽接近，并可滑向凹槽的槽底；所述压紧弹簧顶推第一阻尼件或第二阻尼件，使得在滑动过程中，所述凸起的阻尼侧壁抵压在凹槽的受压侧，或者是凸起的顶端面抵压第一端面；所述凸起和所述凹槽形状相匹配，相互面匹配使滑动顺畅。

2.根据权利要求1所述一种冷柜铰链，其特征在于：所述第一阻尼件与第二阻尼件的其中一个固定设置在轴套内、另一个以轴向滑动方式且非周向转动方式设置在轴套内，所述第二阻尼件具有两个或三个凸起，所述凸起关于第二阻尼件的轴线中心对称，所述第一阻尼件对应第二阻尼件的凸起适配设置同样数量的凹槽。

3.根据权利要求2所述一种冷柜铰链，其特征在于：所述铰轴贯穿第一阻尼件与第二阻尼件，所述压紧弹簧套设在铰轴上。

4.根据权利要求2或3所述一种冷柜铰链，其特征在于：所述门体铰链板的两侧均配对箱体铰链板，所述阻尼机构包括两副第一阻尼件与第二阻尼件，两副第一阻尼件与第二阻尼件中的其中两个第一阻尼件或第二阻尼件设置在门体铰链板的轴套内，其余的两个分别设置在箱体铰链板上。

5.根据权利要求4所述一种冷柜铰链，其特征在于：第一阻尼件设置在箱体铰链板的轴套内，两个第二阻尼件设置在门铰链板的轴套两端，压紧弹簧的两端分别抵压一个第二阻尼件。

6.根据权利要求5所述一种冷柜铰链，其特征在于：箱体铰链板的轴套内设置第一安装槽，第一阻尼件的外壁适配第一安装槽设置第一安装肋；门体铰链板的轴套内设置第二安装槽，第二阻尼件的外壁设置第二安装肋，所述第二安装槽长于第二安装肋，所述第二安装槽用于容纳第二安装肋轴向滑动。

7.一种冷柜，其特征在于：包括权利要求1至6任一所述冷柜铰链。
