一种转盘密码锁的制作方法
本发明涉及一种转盘密码锁。
背景技术:
1、转盘密码锁作为一种常见的机械锁具,广泛应用于文件柜、保险箱、储物柜等各类需要密码管理的安全防护场景中,其通过转动带有刻度的转盘输入正确密码组合来实现开锁功能,为用户提供了便捷的防盗保护。当前市场上的转盘密码锁,换码操作不够便捷安全,此外其密码组合数量受到机械结构的严重制约,单个产品预设的密码组合通常仅有五至七种,这些有限的密码组合在长期使用过程中面临着安全隐患。当用户频繁更换密码时,由于可选组合数量有限,密码在循环使用过程中容易被之前的使用者通过记忆或尝试而破解,导致密码锁的安全防护功能大打折扣。
技术实现思路
1、本发明公开了一种转盘密码锁,开发一种方便换码的转盘锁,可使用钥匙更换密码,解决转盘锁换码问题。采用了如下方案:
2、一种转盘密码锁,包括相配合的前端组立和后端组立;所述前端组立上配置有带有刻度的转盘,所述后端组立内配置有密码片,所述密码片周侧配置有用于解锁的凹槽,所述转盘上的刻度能与凹槽的位置相对应;还包括:离合片,该离合片配置为能驱动密码片转动,以使密码片上凹槽转动至解锁位置;该离合片与转盘配合实现同步转动时,转盘的转动能经离合片驱动密码片进行转动;该离合片与转盘脱离配合时,所述转盘能相对离合片、密码片进行单独转动,使转盘上的刻度与凹槽位置发生改变,以使离合片与转盘再次配合实现同步转动时,完成密码的更改。
3、本发明实施例中,所述离合片配置为能沿转盘转动的轴向进行轴向移动,以使离合片和转盘在是否同步转动间进行切换;还包括复位件,所述复位件配置为能与离合片相连接,该复位件配置为能驱使离合片往实现与转盘同步转动的方向移动。
4、本发明实施例中,还包括锁芯组立、转片,所述锁芯组立配置为能与转片配合连接,以使钥匙转动锁芯组立带动转片同步转动,所述转片的转动能驱使离合片往实现与转盘脱离的方向移动。

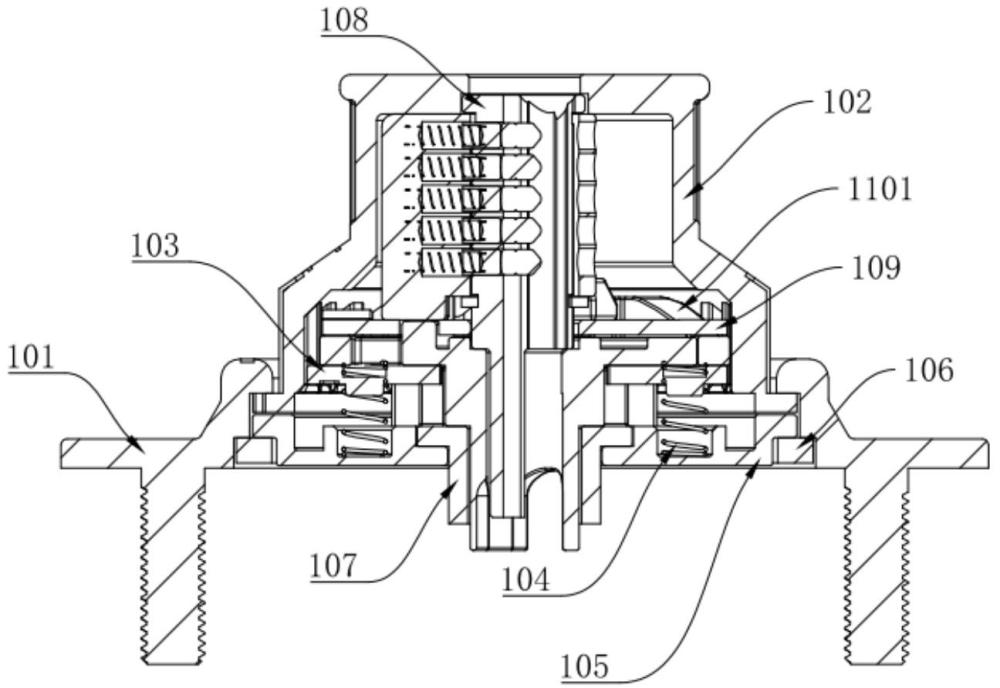

5、本发明实施例中,还包括设置在转片与离合片间的压环,所述压环配置为能抵接在离合片的一端面上,所述压环上配置有驱动斜面,所述转片配置为能与导向斜面抵接配合,以使:转片转动时,通过驱动斜面与转片的配合驱动压环、离合片往实现与转盘脱离的方向移动;所述前端组立还包括壳体、圆环和底座,所述复位件配置为弹簧,该弹簧配置在底座与离合片间;所述转盘配置在壳体内,所述底座经圆环与壳体连接被限制轴向活动,所述锁芯组立设置在转盘并能穿过整个前端组立与后端组件配合连接。
6、本发明实施例中,所述后端组立上包括锁壳,所述锁壳内配置有密码片,所述锁壳的侧壁上配置有连通其内外的插孔,还包括一端能经插孔插入锁壳内的探针;所述密码片的凹槽被转盘带动下转到至解锁位置时,所述插孔配置为能与凹槽轴向对齐,所述探针能经插孔后插入凹槽内限制密码片旋转,以实现找回该密码片体现在转盘刻度上的密码。
7、本发明实施例中,还包括相配合的顶片和复位弹簧,所述顶片配置为能在锁壳内进行横向的左右移动,所述顶片上配置有抵接部,所述复位弹簧配置为能驱使顶片移动,以使抵接部处于插孔的轴向位置,限制探针继续插入锁壳内,所述抵接部从插孔的轴向位置移开时,所述探针配置为能继续插入锁壳内并能置于凹槽内。
8、本发明实施例中,还包括凸轮杆,所述凸轮杆配置为能在锁壳内进行转动,所述凸轮杆的凸轮配置为能与顶片抵接配合,所述凸轮的转动能驱使顶片在锁壳内进行移动,以使抵接部从插孔的轴向位置移开;所述凸轮杆的杆件上配置为能与锁芯组立配合连接,所述锁芯组立被钥匙驱动后,能带动凸轮杆在锁壳内进行转动,以使抵接部从插孔的轴向位置移开。
9、本发明实施例中,所述探针另一端配置在主体的中空腔内,所述主体的中空腔内配置有顶推弹簧,所述顶推弹簧配置为能驱动探针朝锁壳内方向移动;所述探针插入锁壳内并抵接在密码片非凹槽位置的端面时,所述顶推弹簧被压缩,所述密码片的凹槽被驱动至解锁位置时,所述顶推弹簧配置为能驱动探针插入该密码片的凹槽内。
10、本发明实施例中,还包括配置为固定在锁壳内的固定片,所述固定片的后端配置有顶片,所述凸轮配置在顶片与固定片间,所述复位弹簧一端配置为与顶片抵接配合,所述复位弹簧另一端配置为与固定片抵接配合;所述锁壳内还配置相配合的锁舌、副锁舌和移动块,所述副锁舌能转动的配置在移动块上,所述副锁舌上配置有弯钩;密码片的凹槽处于解锁位置进行开锁时:所述锁舌配置为能在被驱动进行向上移动,所述锁舌的向上移动配置为能先驱动副锁舌在移动块上转动,以使弯钩伸入密码片的凹槽内;所述锁舌持续的向上移动能同步带动副锁舌、移动块一起向上移动,直至完成开锁,所述副锁舌的向上移动能通过弯钩与凹槽的配合带动密码片转动,使凹槽转离至解锁位置;所述移动块上配置有卡槽;在落锁状态时,所述顶片配置为能置于卡槽内,以限制移动块、锁舌无法上移进行开锁;开锁时,所述副锁舌的转动能顶推顶片移动出卡槽,解锁移动块向上移动的束缚。
11、本发明实施例中,所述固定片上配置有圆柱,所述圆柱上套设有扭簧,所述扭簧的一端与锁壳抵接配合,所述扭簧的另一端与锁舌抵接配合,所述扭簧配置为将锁舌从开锁状态进行向下复位;所述扭簧驱动锁舌向下运动时,所述锁舌先顶推副锁舌的驱动部,使副锁舌在移动块上转动,驱使弯钩从凹槽处脱离;所述锁舌被扭簧驱动继续向下移动能带动副锁舌、移动块一起向下移动复位,直到顶片在复位弹簧驱动下卡入移动块的卡槽内;所述副锁舌转动连接在移动块的前端,所述锁舌配置在副锁舌横向的旁侧,所述锁舌一端配置为能伸出锁壳,所述弯钩配置在副锁舌的上端,所述驱动部配置在副锁舌的下端;所述锁舌朝向副锁舌的一端面上配置有凹陷部,所述副锁舌上配置有能保持在凹陷部内的凸起部,所述凹陷部和/或凸起部上配置有导向斜面;所述固定片上配置有固定块,所述凸轮杆的杆件配置有为能穿设在固定块中部的孔内;所述固定块外周套设有至少两个能转动的密码片,相邻密码片间配置有隔片,所述密码片的两个端面上具配置有凸柱,前端密码片后端的凸柱转动至与后端密码片前端的凸柱抵接配合时,前端密码片能带动后端密码片同步进行转动。
12、本发明实施例中,还包括连接在一起能同步转动的第一转动块和第二转动块,所述第一转动块配置在前端组立内,并能与转盘同步转动,所述第二转动块配置在后端组立内,所述第二转动块配置为能与最前端的密码片同步转动,以实现转盘带动密码片转动。
13、本发明实施例中,所述转盘内周壁上布设有多个槽孔,所述离合片外周壁上配置有能伸入槽孔的连接齿,以使转盘带动离合片同步转动;所述离合片中部设置有连接孔,所述第一转动块配置在连接孔内,所述连接孔内侧壁向内凸起形成有插片,所述第一转动块外周壁上配置有插槽,所述插片能与插槽配合以实现转盘带动第一转动块转动。
14、本发明提供了的一种转盘密码锁,具有如下有益效果:转盘锁离合片的连接齿与转盘的槽孔通过弹簧的弹力实现自动嵌合与脱离,换码操作只需使用钥匙转动锁芯组立即可完成,操作简便。通过离合片与转盘的配合机构,实现了多种密码组合可调换安全性更高。通过设置探针、顶片、凸轮杆等机构,在用户忘记密码时,可以通过探针插入凹槽的方式逐一找回各密码位,便于管理。通过钥匙驱动凸轮杆转动,顶开顶片解除对移动块的限位,实现无需输入密码即可开锁的应急开锁功能。开锁后,副锁舌的弯钩会带动密码片转动,使凹槽离开解锁位置,必须重新输入正确密码才能再次开锁,保证使用安全。
