一种可适配多种弹簧衬套的定位夹具的制作方法

本发明涉及弹簧衬套定位，具体为一种可适配多种弹簧衬套的定位夹具。

背景技术：

1、随着机械装备制造行业的快速发展，弹簧衬套作为传动、减震及连接结构中的关键基础零部件，应用场景和使用需求量持续攀升，在弹簧衬套的加工生产过程中，定位夹具是保障其外形加工、孔径精加工精度的核心工装，夹具的适配性与定位精度直接决定弹簧衬套成品的加工合格率，因此需要专用的可适配多种弹簧衬套的定位夹具完成不同规格弹簧衬套的装夹定位作业。

2、但是现有的定位夹具在使用过程中，大多夹持方式较为单一，难以适配多种外形规格的弹簧衬套，通用性较差，夹持过程中对工件限位约束不足，容易导致弹簧衬套在加工时发生位置偏移，影响整体固定稳定性。

技术实现思路

1、本发明的目的在于提供一种可适配多种弹簧衬套的定位夹具，通过设置固定部，解决了现有的定位夹具在使用过程中，大多夹持方式较为单一，难以适配多种外形规格的弹簧衬套，通用性较差，夹持过程中对工件限位约束不足，容易导致弹簧衬套在加工时发生位置偏移，影响整体固定稳定性的问题。

2、为解决上述技术问题，本发明是通过以下技术方案实现的：

3、本发明为一种可适配多种弹簧衬套的定位夹具，包括底座，还包括：固定部，所述固定部设置有两个，两个所述固定部均设置在底座上；动力部，所述动力部安装在底座上；所述固定部包括驱动组件，所述驱动组件设置在底座上；传动组件，所述传动组件设置在驱动组件上；固定组件，所述固定组件设置在底座的顶部；所述驱动组件包括设置在底座顶部的矩形板，所述矩形板上贯穿有空心轴，所述空心轴与矩形板转动连接，所述矩形板的外壁固定连接有十字支架，所述十字支架上贯穿有圆柱杆，所述圆柱杆与十字支架滑动连接，所述圆柱杆的外壁开设有螺纹槽，所述螺纹槽内设置有传动块，所述传动块与空心轴的内壁固定连接，所述圆柱杆上设置有弹性件；两个固定部互为镜像设置，圆柱杆位于空心轴内，所述弹性件包括套设在圆柱杆外壁的弹簧，所述弹簧靠近固定板的一侧与固定板固定连接，所述弹簧远离固定板的一侧与十字支架固定连接。

4、进一步地，所述动力部包括限位组件，所述限位组件安装在底座上；动力组件，所述动力组件设置在底座上；动力组件位于底座的下方。

5、进一步地，所述传动组件包括固定连接在空心轴外壁的圆形板，所述圆形板上开设有若干个弧形槽，所述十字支架上开设有若干个滑槽，若干个所述滑槽上均滑动连接有矩形杆，若干个所述弧形槽内设置有传动件；弧形槽和滑槽均设置有四个，并呈圆周阵列设置，所述传动件包括分别设置在若干个弧形槽内的传动杆，若干个所述传动杆分别与若干个矩形杆固定连接；传动杆设置有四个。

6、进一步地，所述固定组件包括固定连接在圆柱杆远离空心轴一侧的固定板，所述固定板远离空心轴的一侧固定连接有防滑贯穿垫，若干个所述矩形杆上均开设有矩形槽，若干个所述矩形槽内均滑动连接有矩形限位板，若干个所述矩形限位板上均固定连接有l形杆，若干个所述l形杆远离若干个矩形限位板的一侧分别延伸至若干个矩形杆外，若干个所述矩形限位板分别与若干个矩形杆滑动连接，所述固定板的外壁固定连接有若干个滑杆，若干个所述滑杆相互远离的一侧分别延伸至若干个l形杆外，若干个所述l形杆分别与若干个滑杆滑动连接，若干个所述l形杆上设置有固定件；滑杆设置有四个，并呈圆周阵列设置，所述固定件包括分别设置在若干个矩形槽内的弹簧阻尼杆，若干个所述弹簧阻尼杆靠近若干个矩形限位板的一侧分别与若干个矩形限位板固定连接，若干个所述弹簧阻尼杆远离若干个矩形限位板的一侧分别与若干个矩形杆固定连接，若干个所述l形杆相互靠近的一侧均固定连接有弧形固定板；四个弧形固定板相互靠近的一侧的材质为硅胶。

7、进一步地，所述限位组件包括开设在底座顶部的限位滑槽，所述限位滑槽内滑动连接有两个滑块，两个所述滑块的顶部分别与两个矩形板固定连接；两个滑块互为镜像设置。

8、进一步地，所述动力组件包括固定连接在底座顶部内壁的两个支撑板，两个所述支撑板之间转动连接有双向螺纹杆，所述双向螺纹杆的右侧贯穿位于右侧的支撑板，所述双向螺纹杆贯穿两个滑块，所述双向螺纹杆与两个滑块螺纹连接，位于右侧的所述支撑板的右侧固定连接有电机，所述电机的输出轴通过联轴器与双向螺纹杆固定连接，所述双向螺纹杆上设置有保护件；两个滑块分别位于双向螺纹杆的两侧螺纹上，所述保护件包括套设在双向螺纹杆外壁的若干个伸缩防护套，位于左侧和右侧的两个所述伸缩防护套相互靠近的一侧分别与两个滑块固定连接，位于左侧和右侧的两个所述伸缩防护套相互远离的一侧分别与两个支撑板固定连接；伸缩防护套设置有三个，且位于中间的伸缩防护套的两侧分别与两个滑块固定连接。

9、本发明具有以下有益效果：

10、（1）本发明通过设置固定部，矩形板相向靠拢时，经十字支架与弹簧联动驱使圆柱杆顶推防滑贯穿垫贴合弹簧衬套表面，矩形板持续移动通过螺纹槽与传动块配合带动空心轴旋转，空心轴带动圆形板转动，再经弧形槽与滑槽的传动配合推动传动杆、矩形杆同步位移，矩形杆依次带动l形杆沿滑杆平稳滑移，最终使多组弧形固定板从外侧合围，与防滑贯穿垫相配合共同对弹簧衬套形成包裹式夹持固定，采用多方位合围包裹式夹持方式，适配多种外形规格的弹簧衬套，避免弹簧衬套在加工过程中出现偏移，提高固定的稳定性；

11、（2）本发明通过设置固定组件，两块矩形板相向移动时，经十字支架与弹簧联动驱使圆柱杆靠近弹簧衬套，使固定板上的防滑贯穿垫贴合衬套；矩形板继续靠拢带动空心轴和十字支架沿圆柱杆滑移，十字支架通过滑槽牵引矩形杆位移并与滑杆配合，矩形杆沿矩形限位板和l形杆滑动并挤压弹簧阻尼杆，依靠弹簧阻尼杆形变产生的弹力，让四个弧形固定板保持原本位置，可在矩形板夹持调节的过程中，依靠机械联动与弹簧阻尼的缓冲限位作用，使弧形固定板始终保持原位不偏移；

12、（3）本发明通过设置动力部，使用时将弹簧衬套置于两固定板之间，电机驱动双向螺纹杆旋转，借助双向螺纹杆与限位滑槽的配合，带动两滑块沿限位滑槽相向滑动，滑块移动过程中伸缩防护套随之形变以防护螺纹杆螺纹槽，同时滑块连带矩形板同步靠拢实现对工件的装夹定位，实现多种规格弹簧衬套的快速对中装夹定位，装夹调节平稳顺畅；伸缩防护套能对双向螺纹杆螺纹结构形成有效防护，避免杂物进入造成磨损卡滞，延长夹具使用寿命，提升工件加工作业效率。

13、当然，实施本发明的任一产品并不一定需要同时达到以上所述的所有优点。

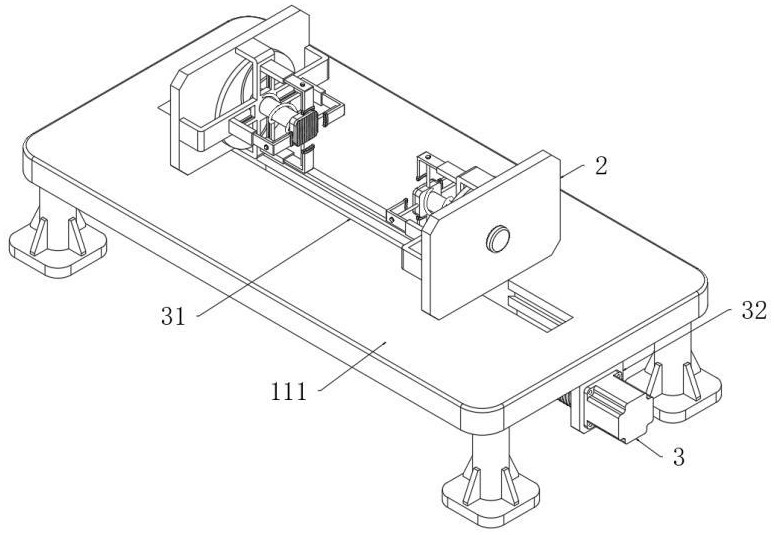

1.一种可适配多种弹簧衬套的定位夹具，包括底座（111），其特征在于，还包括：

2.根据权利要求1所述的一种可适配多种弹簧衬套的定位夹具，其特征在于，所述动力部（3）包括限位组件（31），所述限位组件（31）安装在底座（111）上；以及

3.根据权利要求1所述的一种可适配多种弹簧衬套的定位夹具，其特征在于，所述传动组件（22）包括固定连接在空心轴（212）外壁的圆形板（221），所述圆形板（221）上开设有若干个弧形槽（222），所述十字支架（213）上开设有若干个滑槽（223），若干个所述滑槽（223）上均滑动连接有矩形杆（224），若干个所述弧形槽（222）内设置有传动件；

4.根据权利要求1所述的一种可适配多种弹簧衬套的定位夹具，其特征在于，所述固定组件（23）包括固定连接在圆柱杆（214）远离空心轴（212）一侧的固定板（231），所述固定板（231）远离空心轴（212）的一侧固定连接有防滑贯穿垫（232），若干个所述矩形杆（224）上均开设有矩形槽（233），若干个所述矩形槽（233）内均滑动连接有矩形限位板（234），若干个所述矩形限位板（234）上均固定连接有l形杆（235），若干个所述l形杆（235）远离若干个矩形限位板（234）的一侧分别延伸至若干个矩形杆（224）外，若干个所述矩形限位板（234）分别与若干个矩形杆（224）滑动连接，所述固定板（231）的外壁固定连接有若干个滑杆（236），若干个所述滑杆（236）相互远离的一侧分别延伸至若干个l形杆（235）外，若干个所述l形杆（235）分别与若干个滑杆（236）滑动连接，若干个所述l形杆（235）上设置有固定件；

5.根据权利要求2所述的一种可适配多种弹簧衬套的定位夹具，其特征在于，所述限位组件（31）包括开设在底座（111）顶部的限位滑槽（311），所述限位滑槽（311）内滑动连接有两个滑块（312），两个所述滑块（312）的顶部分别与两个矩形板（211）固定连接；

6.根据权利要求2所述的一种可适配多种弹簧衬套的定位夹具，其特征在于，所述动力组件（32）包括固定连接在底座（111）顶部内壁的两个支撑板（321），两个所述支撑板（321）之间转动连接有双向螺纹杆（322），所述双向螺纹杆（322）的右侧贯穿位于右侧的支撑板（321），所述双向螺纹杆（322）贯穿两个滑块（312），所述双向螺纹杆（322）与两个滑块（312）螺纹连接，位于右侧的所述支撑板（321）的右侧固定连接有电机（323），所述电机（323）的输出轴通过联轴器与双向螺纹杆（322）固定连接，所述双向螺纹杆（322）上设置有保护件；

7.根据权利要求1所述的一种可适配多种弹簧衬套的定位夹具，其特征在于，所述弹性件包括套设在圆柱杆（214）外壁的弹簧（217），所述弹簧（217）靠近固定板（231）的一侧与固定板（231）固定连接，所述弹簧（217）远离固定板（231）的一侧与十字支架（213）固定连接。

8.根据权利要求3所述的一种可适配多种弹簧衬套的定位夹具，其特征在于，所述传动件包括分别设置在若干个弧形槽（222）内的传动杆（225），若干个所述传动杆（225）分别与若干个矩形杆（224）固定连接；

9.根据权利要求4所述的一种可适配多种弹簧衬套的定位夹具，其特征在于，所述固定件包括分别设置在若干个矩形槽（233）内的弹簧阻尼杆（237），若干个所述弹簧阻尼杆（237）靠近若干个矩形限位板（234）的一侧分别与若干个矩形限位板（234）固定连接，若干个所述弹簧阻尼杆（237）远离若干个矩形限位板（234）的一侧分别与若干个矩形杆（224）固定连接，若干个所述l形杆（235）相互靠近的一侧均固定连接有弧形固定板（238）；

10.根据权利要求6所述的一种可适配多种弹簧衬套的定位夹具，其特征在于，所述保护件包括套设在双向螺纹杆（322）外壁的若干个伸缩防护套（324），位于左侧和右侧的两个所述伸缩防护套（324）相互靠近的一侧分别与两个滑块（312）固定连接，位于左侧和右侧的两个所述伸缩防护套（324）相互远离的一侧分别与两个支撑板（321）固定连接；
