一种便于汽车外骨架加工的限位装置的制作方法

本发明具体涉及一种便于汽车外骨架加工的限位装置。

背景技术：

1、汽车外骨架，亦称车身外覆盖件或结构骨架，是汽车车身的重要组成部分，在汽车外骨架的焊接、打磨、喷涂或检测等制造工序中，需使用限位装置将其可靠固定于加工工位，以保证加工过程的稳定性和尺寸精度。

2、行业内对汽车外骨架的限位固定，多采用外部夹紧方式，即通过夹具从工件外侧施加夹持力，然而夹具的夹爪、压块或定位销往往覆盖于外骨架外表面，在对其外表面边缘、翻边或外露面进行加工时，夹具部件易产生物理干涉，遮挡加工区域，导致无法连续加工或需多次装夹，影响加工一致性，且外部夹紧力若控制不当，易引起工件外表面压痕，影响产品外观质量，为此我们提出一种便于汽车外骨架加工的限位装置。

技术实现思路

1、本发明的目的在于提供一种便于汽车外骨架加工的限位装置，以解决上述背景技术中提出的问题。

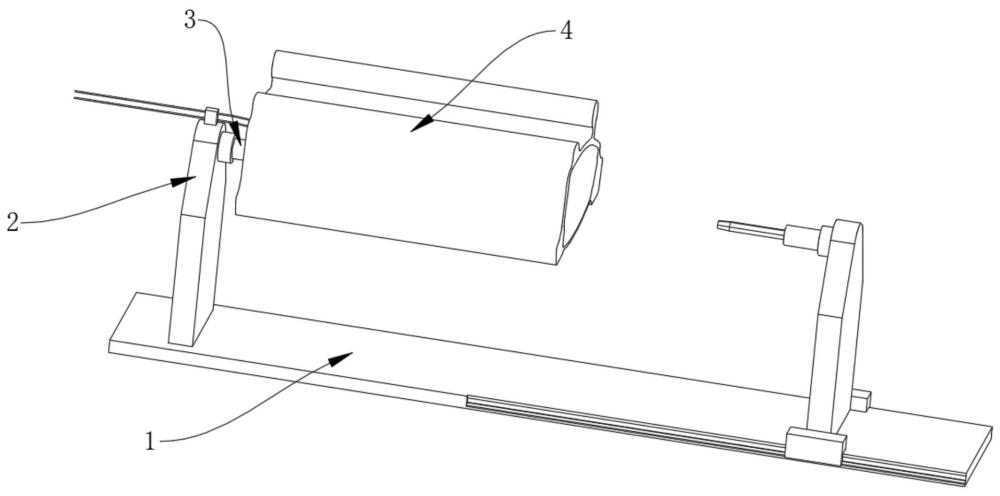

2、为实现上述目的，本发明提供如下技术方案：一种便于汽车外骨架加工的限位装置，包括：

3、底板，所述底板上表面一端固定有第一支板；

4、支柱，固定于所述第一支板一侧壁上端；

5、限位支架，连接于所述支柱一端，且所述限位支架内侧两端设置有连接块，且至少一个所述连接块与支柱固定配合，所述限位支架外表面套装有汽车的外骨架；

6、伸缩缸，设置于所述限位支架内侧以与连接块固定，且所述伸缩缸具有两种状态，在第一状态时，所述伸缩缸缩短以驱动限位支架展开对外骨架进行支撑固定，在第二状态时，所述伸缩缸伸长以驱动限位支架收缩，从而将外骨架从限位支架上拆卸。

7、优选地，所述限位支架包括环块及固定座，所述限位块两端转动连接有支臂，所述环块转动安装于连接块外表面，且所述环块上固定有固定座，且所述固定座与支臂转动配合。

8、优选地，所述限位块内侧通过螺纹部连接有调节螺栓，所述调节螺栓上转动配合有活动板，所述活动板顶端具有橡胶垫。

9、优选地，所述调节螺栓沿限位块一长边并排设置有至少两处。

10、优选地，所述固定座内侧一端螺纹连接有限位螺栓，且所述限位螺栓一端与连接块相抵触。

11、优选地，所述环块沿连接块轴向设置有三处。

12、优选地，所述底板上表面另一端设置有第二支板，所述第二支板侧壁具有与底板滑动配合的连接滑块，所述第二支板一侧壁固定有与连接块配合的棱柱。

13、优选地，所述棱柱外轮廓为多边形，所述连接块一端面开设有与棱柱配合的销槽。

14、优选地，所述第二支板与第一支板形状相同，且两者互相平行。

15、优选地，所述底板为长方形，且所述底板宽度大于第一支板宽度。

16、与现有技术相比，本发明的有益效果是：

17、本发明通过设置有底板、第一支板、支柱、伸缩缸及限位支架，避免传统的对外骨架加工时，通常从外部对外骨架夹紧固定，在对外骨架外边加工时，夹具件对外骨架外表面存在遮挡，影响加工，本发明可以从外骨架内部，实现对外骨架的限位固定，从而减少加工时外骨架的随意移动，保障外骨架的外观质量，且能够根据外骨架的内轮廓，调整限位块的位置，实现对外骨架内壁的良好抵触，保障稳定的固定效果，结构简单，易于使用。

1.一种便于汽车外骨架加工的限位装置，其特征在于，包括：

2.根据权利要求1所述的一种便于汽车外骨架加工的限位装置，其特征在于：所述限位支架（7）包括环块（71）及固定座（72），所述限位块（74）两端转动连接有支臂（73），所述环块（71）转动安装于连接块（6）外表面，且所述环块（71）上固定有固定座（72），且所述固定座（72）与支臂（73）转动配合。

3.根据权利要求2所述的一种便于汽车外骨架加工的限位装置，其特征在于：所述限位块（74）内侧通过螺纹部连接有调节螺栓（77），所述调节螺栓（77）上转动配合有活动板（75），所述活动板（75）顶端具有橡胶垫（76）。

4.根据权利要求3所述的一种便于汽车外骨架加工的限位装置，其特征在于：所述调节螺栓（77）沿限位块（74）一长边并排设置有至少两处。

5.根据权利要求2所述的一种便于汽车外骨架加工的限位装置，其特征在于：所述固定座（72）内侧一端螺纹连接有限位螺栓（78），且所述限位螺栓（78）一端与连接块（6）相抵触。

6.根据权利要求2所述的一种便于汽车外骨架加工的限位装置，其特征在于：所述环块（71）沿连接块（6）轴向设置有三处。

7.根据权利要求1所述的一种便于汽车外骨架加工的限位装置，其特征在于：所述底板（1）上表面另一端设置有第二支板（8），所述第二支板（8）侧壁具有与底板（1）滑动配合的连接滑块（10），所述第二支板（8）一侧壁固定有与连接块（6）配合的棱柱（9）。

8.根据权利要求7所述的一种便于汽车外骨架加工的限位装置，其特征在于：所述棱柱（9）外轮廓为多边形，所述连接块（6）一端面开设有与棱柱（9）配合的销槽。

9.根据权利要求7所述的一种便于汽车外骨架加工的限位装置，其特征在于：所述第二支板（8）与第一支板（2）形状相同，且两者互相平行。

10.根据权利要求1所述的一种便于汽车外骨架加工的限位装置，其特征在于：所述底板（1）为长方形，且所述底板（1）宽度大于第一支板（2）宽度。
