一种减震器连杆螺纹保护套自动安装设备的制作方法

本技术涉及减震器加工领域，特别涉及一种减震器连杆螺纹保护套自动安装设备。

背景技术：

1、减震器的连杆，是机械减震系统中的一个关键部件，在减震器连杆处会设置螺纹保护套，保护减震器连杆螺纹部分不受损害的装置，在安装时会采用自动安装设备，提高安装效率、确保安装质量，并减少人工操作中的误差和劳动强度。

2、现有的保护减震器连杆螺纹保护套所使用的安装设备，如减震器螺纹保护套装配机，在将保护套安装时需要精确对接，需要夹紧装置通过稳固减震器的位置，防止在装配过程中发生位移；但其不能进行调整更换，无法适应不同尺寸和形状的减震器。导致减震器在装配过程中位置不稳定，出现偏移、歪斜或旋转，从而影响设备的安装精度。

技术实现思路

1、本实用新型的主要目的在于提供一种减震器连杆螺纹保护套自动安装设备，可以有效解决背景技术中的技术问题。

2、为实现上述目的，本实用新型采取的技术方案为：

3、一种减震器连杆螺纹保护套自动安装设备，包括装配机，所述装配机上设置有装配台，所述装配台上设置有承载板，所述承载板上设置有两组安装板，两组所述安装板关于承载板中轴线对称分布，两组所述安装板一侧均设置有夹板，所述夹板一侧固定连接有安装块；所述安装板一侧设置有固定板，所述固定板上开设有固定槽，所述安装块上固定连接有连接板，所述连接板一端延伸至固定槽；所述装配台上设置有移动组件，所述移动组件与安装板连接，所述移动组件用于带动夹板移动。

4、作为本实用新型的进一步方案，所述移动组件包括开设在承载板上的两组移动槽，两组所述移动槽对称分布，所述移动槽延伸至装配台处，所述移动槽内滑动设置有移动板，所述移动板一端与安装板一侧固定连接。

5、作为本实用新型的进一步方案，所述移动组件还包括卡接在装配机一侧的电机，所述移动槽内转动连接有螺杆，所述螺杆与移动板螺纹连接，所述螺杆一端与电机输出端连接。

6、作为本实用新型的进一步方案，所述安装板上固定连接有两组定位杆，两组所述定位杆对称分布，所述安装块上开设有两组定位槽，所述定位杆一端延伸至定位槽内。

7、作为本实用新型的进一步方案，所述固定板上设置有螺栓，所述螺栓一端与连接板螺纹连接。

8、作为本实用新型的进一步方案，两组所述夹板一侧均设置有橡胶垫。

9、作为本实用新型的进一步方案，所述橡胶垫一侧均设置有若干防滑纹，若干所述防滑纹等间距阵列分布。

10、本实用新型的有益效果如下：

11、通过设置的夹板一侧的安装块与安装板相互对齐，在将连接板插入固定板开设的固定槽内部，将安装块与安装板对接在一起，从而将夹板设置在安装板上，再将减震器放置在两组夹板之间，通过移动组件带动夹板往减震器方向移动，由两组夹板将减震器夹紧固定；以此解决夹紧板不能进行调整更换的问题，方便根据实际情况对夹板进行调节，便于适应不同尺寸和形状的减震器。防止减震器在装配过程中位置出现偏移、歪斜等情况，大大提高设备的安装精度；

12、通过设置的橡胶垫对减震器进行保护，同时设置的防滑纹增加与减震器接触的摩擦力，提高使用的稳定性。

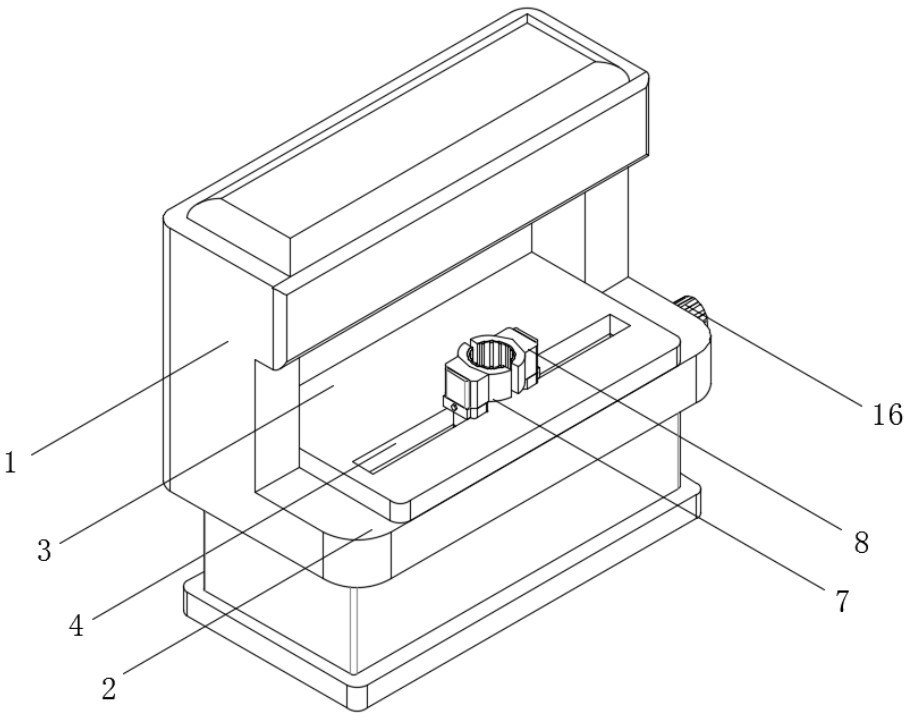

1.一种减震器连杆螺纹保护套自动安装设备，包括装配机（1），所述装配机（1）上设置有装配台（2），其特征在于：所述装配台（2）上设置有承载板（3），所述承载板（3）上设置有两组安装板（6），两组所述安装板（6）关于承载板（3）中轴线对称分布，两组所述安装板（6）一侧均设置有夹板（7），所述夹板（7）一侧固定连接有安装块（8）；

2.根据权利要求1所述的一种减震器连杆螺纹保护套自动安装设备，其特征在于：所述移动组件包括开设在承载板（3）上的两组移动槽（4），两组所述移动槽（4）对称分布，所述移动槽（4）延伸至装配台（2）处，所述移动槽（4）内滑动设置有移动板（5），所述移动板（5）一端与安装板（6）一侧固定连接。

3.根据权利要求2所述的一种减震器连杆螺纹保护套自动安装设备，其特征在于：所述移动组件还包括卡接在装配机（1）一侧的电机（16），所述移动槽（4）内转动连接有螺杆（15），所述螺杆（15）与移动板（5）螺纹连接，所述螺杆（15）一端与电机（16）输出端连接。

4.根据权利要求1所述的一种减震器连杆螺纹保护套自动安装设备，其特征在于：所述安装板（6）上固定连接有两组定位杆（18），两组所述定位杆（18）对称分布，所述安装块（8）上开设有两组定位槽（17），所述定位杆（18）一端延伸至定位槽（17）内。

5.根据权利要求1所述的一种减震器连杆螺纹保护套自动安装设备，其特征在于：所述固定板（9）上设置有螺栓（12），所述螺栓（12）一端与连接板（11）螺纹连接。

6.根据权利要求1所述的一种减震器连杆螺纹保护套自动安装设备，其特征在于：两组所述夹板（7）一侧均设置有橡胶垫（13）。

7.根据权利要求6所述的一种减震器连杆螺纹保护套自动安装设备，其特征在于：所述橡胶垫（13）一侧均设置有若干防滑纹（14），若干所述防滑纹（14）等间距阵列分布。
