相机装置和光学仪器的制作方法

本示例性实施例涉及一种相机装置和一种光学仪器。

背景技术：

1、以下描述提供了本示例性实施例的背景信息并没有描述现有技术。

2、随着各种便携式终端被广泛地普及和普遍地使用，以及无线因特网服务已经商业化，与便携式终端相关的消费者需求已经多样化，并且在便携式终端中已经安装了各种附加装置。

3、其中，有一种相机装置，用于将对象拍摄成为照片或移动图片。同时，在最近的相机装置中，应用了自动聚焦功能，其根据对象的距离自动调整焦点。此外，已经应用了图像稳定功能（image stabilization function，图像稳定功能），其防止图像由拍摄者的手抖动所引起的抖动。

4、同时，已经开发出通过透镜移位的方法作为执行图像稳定功能的方法，然而，在透镜移位模型的情况下，存在如下问题：相机装置的沿x轴/y轴方向的长度增加到与透镜的行程长度一样。

技术实现思路

1、技术目的

2、本实施例提供了一种通过图像传感器移位来执行图像稳定功能的相机装置。

3、此外，本发明旨在提供一种通过使图像传感器移位和透镜移位同步来执行更精确的图像稳定功能的相机装置。

4、此外，本发明旨在提供一种包括相机装置的光学仪器。

5、技术方案

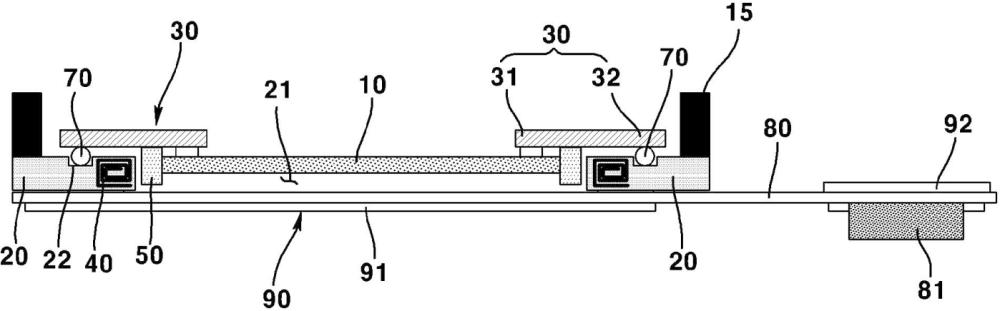

6、根据本实施例的一种相机装置包括：动子，包括第一磁体；透镜；定子，包括第一线圈；第一基板；第二基板，能移动地设置在第一基板上；图像传感器，设置在第二基板上；第二线圈，设置在第一基板上；以及第二磁体，设置在第二基板上并且面对第二线圈，其中，第二基板包括：联接部件（coupling part, 联接部），联接到图像传感器；以及延伸部件（extension part, 延伸部），从联接部件向外延伸，使得其至少一部分沿光轴方向与第一基板重叠，并且相机装置还可包括设置在第一基板与第二基板的延伸部件之间的球。

7、第二基板是刚性基板并且可包括电连接第一基板和第二基板的柔性的第三基板。

8、第一基板包括形成在第一基板的上表面上的凹槽，并且球可以设置在第一基板的凹槽中。

9、第一基板包括孔，图像传感器设置在第一基板的孔中，第二线圈沿光轴方向与球重叠，并且第二磁体可以设置在第二基板的上表面上并沿光轴方向与第二线圈重叠。

10、球可以设置在第一基板的凹槽与第二基板的延伸部件之间。

11、第二基板的延伸部件包括相对于图像传感器沿第一轴线方向设置的第一延伸部件和相对于图像传感器沿垂直于第一轴线的第二轴线方向设置的第二延伸部件，其中，第三基板可以设置在第一轴线与第二轴线之间。

12、第三基板可以设置在图像传感器的拐角侧。

13、动子还包括：壳体；线圈架（bobbin），设置在壳体中；第三线圈，设置在线圈架上；以及弹性构件，连接壳体和线圈架，其中，第一磁体，设置在壳体中并且面对第三线圈，并且其中，相机装置还可包括连接动子和定子的支撑构件。

14、根据本实施例的光学仪器包括：主体；根据权利要求1所述的相机装置，其设置在主体上；以及显示器，设置在主体上并且输出由相机装置拍摄的图像。

15、根据本实施例的相机装置可以包括：壳体；线圈架，设置在壳体内部；透镜，联接到线圈架；基底，设置在壳体下方；第一线圈，设置在线圈架上；第一磁体，设置在壳体中并且面对第一线圈；第二线圈，设置在基底上并且面对第一磁体；第一基板，设置在基底下方；第二基板，沿光轴方向至少部分地与第一基板重叠；球，设置在第一基板与第二基板之间；图像传感器，设置在第二基板上；第三线圈，设置在第一基板上；第二磁体，设置在图像传感器上并且面对第三线圈；以及柔性的第三基板，电连接第一基板和第二基板。

16、根据本实施例的相机装置可以包括：动子，联接到透镜；定子，被设置为与动子间隔开；第一基板，设置在定子的一侧上；第二基板，能移动地设置在第一基板上；图像传感器，设置在第二基板上；第二线圈，设置在第一基板上；以及第二磁体，设置在第二基板上并且面对第二线圈。

17、定子包括壳体和设置在壳体中的第一磁体。动子可以包括设置在壳体中的线圈架和设置在线圈架上并且面对第一磁体的第一线圈。

18、动子可以包括壳体、设置在壳体中的线圈架、设置在线圈架上的第一线圈以及设置在壳体中并且面对第一线圈的第一磁体。定子可以包括设置在壳体下方的基底和设置在基底上并且面对第一磁体的第三线圈。

19、根据本实施例的相机装置包括：动子，包括第一磁体；透镜，联接到动力；定子，包括面对第一磁体的第一线圈并且设置在动子的一侧上；第一基板，设置在定子的一侧上；第二基板，能移动地设置在第一基板上；图像传感器，设置在第二基板上并且包括第一侧；第二线圈，设置在第一基板上；以及第二磁体，设置在图像传感器上并且面对第二线圈，其中，第一基板包括与图像传感器的第一侧对应的第一部分，并且其中，第二基板可以包括联接到第一基板的第一部分的多个柔性连接部。

20、第二基板可以包括：2-1基板，沿第一轴线方向连接第一基板和图像传感器；以及2-2基板，沿垂直于第一轴线的第二轴线方向连接第一基板和图像传感器。

21、第二基板包括联接到图像传感器的内侧部和联接到第一基板的外侧部，并且多个柔性连接部可以连接内侧部和外侧部。

22、第一基板包括孔，图像传感器设置在第一基板的孔中，第二线圈设置在第一基板的孔的内侧表面上，并且第二磁体可以设置在图像传感器的外侧表面上。

23、第二基板可以联接到图像传感器的一个表面和第一基板的一个表面，并且包括有连接到外部的连接部的第三基板可以联接到第一基板的另一表面。

24、相机装置还可以包括联接到第三基板的加强板。

25、动子包括壳体、设置在壳体中的线圈架、设置在线圈架上的第三线圈以及连接壳体和线圈架的弹性构件，其中，第一磁体设置在壳体中并且面对第三线圈，并且相机装置还可以包括连接动子和定子的支撑构件。

26、图像传感器通过倒装芯片（flip chip）连接到第二基板，第二磁体通过粘合剂固定到第二基板，并且第二线圈形成为第一基板上的图案线圈。

27、根据本实施例的光学仪器包括主体、设置在主体上的相机装置以及设置在主体上并且输出由相机装置拍摄的图像的显示器。

28、根据本实施例的相机装置可以包括：壳体；线圈架，设置在壳体中；透镜，联接到线圈架；基底，设置在壳体下方；第一线圈，设置在线圈架上；第一磁体，设置在壳体中并且面对第一线圈；第二线圈，设置在基底上并且面对第一磁体；第一基板，设置在基底下方；图像传感器，设置在基底下方与透镜对应的位置处；第三线圈，设置在第一基板上；第二磁体，设置在图像传感器上并且面对第三线圈；以及柔性的第二基板，连接第一基板和图像传感器。

29、根据本实施例的相机装置包括：动子，联接到透镜；定子，被设置为与动子间隔开；第一基板，设置在定子的一侧上；第二基板，能移动地设置在第一基板上；图像传感器，设置在第二基板上并且包括第一侧；第二线圈，设置在第一基板上；以及第二磁体，设置在第二基板上并且面对第二线圈，其中，第一基板包括与图像传感器的第一侧对应的第一部分，并且其中，第二基板可以包括联接到第一基板的第一部分的多个柔性连接部。

30、定子可以包括壳体和设置在壳体中的第一磁体，并且动子可以包括设置在壳体中的线圈架和设置在线圈架上并且面对第一磁体的第一线圈。

31、动子包括：壳体；线圈架，设置在壳体中；第一线圈，设置在线圈架上；以及第一磁体，设置在壳体中并且面对第一线圈，其中，定子可以包括设置在壳体下方的基底和设置在基底上并且面对第一磁体的第三线圈。

32、有益效果

33、通过该实施例，可以通过图像传感器移位实现图像稳定功能。

34、此外，可以通过图像传感器移位和透镜移位的同步来提供更精确的图像稳定功能。
