电子设备的制作方法

本申请属于电子设备，具体涉及一种电子设备。

背景技术：

1、电子设备内部设有主板、摄像模组和电池仓，主板与电池仓沿电子设备的长度方向排布；沿电子设备宽度方向，摄像模组将主板分隔为两部分，一部分用于安装处理器（central processing unit，cpu），另一部分用于安装各类电子器件，为实现主板两部分之间的导电连通，通常沿电子设备长度方向，在摄像模组侧边设置连板结构。但连板结构会增大主板沿电子设备长度方向的占用尺寸，压缩电池区域的可用空间，不利于电子设备提升电池容量。

技术实现思路

1、本申请实施例的目的是提供一种电子设备，能够依靠导电连接组件实现主板分区之间的导通，无需在摄像模组侧边增设连板结构，能够减小主板沿电子设备长度方向的占用尺寸，扩大电池区域的可用空间，进而有利于提升电子设备的电池容量。

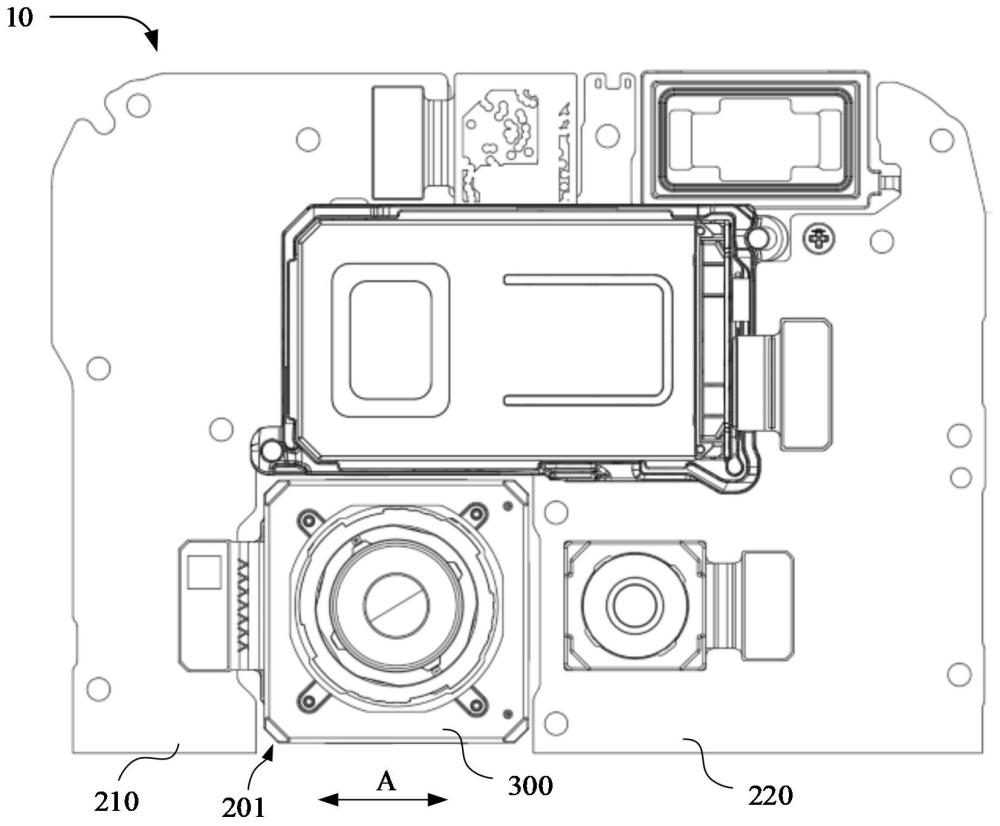

2、第一方面，本申请实施例提供了一种电子设备，包括：主板、摄像模组和导电连接组件；主板设有安装缺口，安装缺口设于主板朝向电池仓的一侧；摄像模组设于安装缺口内；主板包括沿第一方向布置的第一区段与第二区段，沿第一方向，第一区段与第二区段分别位于安装缺口的两侧；导电连接组件在主板所在平面的正投影与摄像模组在主板所在平面上的正投影至少部分重叠，导电连接组件用于电性连通第一区段与第二区段。

3、在本申请实施例中，电子设备包括主板、摄像模组和导电连接组件，主板与电池仓沿电子设备的长度方向排布；主板上开设有安装缺口，摄像模组设置在安装缺口内，沿第一方向，安装缺口将主板划分形成分设于安装缺口两侧的第一区段与第二区段，第一区段与第二区段能够分别布设电子器件；导电连接组件在主板所在平面上的正投影和摄像模组在主板所在平面上的正投影至少部分重叠，能够将导电连接组件布设至摄像模组对应的投影区域，从而减少占用摄像模组侧边沿电子设备长度方向的空间；导电连接组件能够搭建第一区段与第二区段之间的导电通路，从而无需在摄像模组侧边增设连板结构，便能实现第一区段与第二区段的电性导通，有利于减小主板沿电子设备长度方向的占用尺寸，扩大电池区域的可用空间，进而有利于提升电子设备的电池容量。

1.一种电子设备，其特征在于，包括：

2.根据权利要求1所述的电子设备，其特征在于，所述电子设备还包括框体；

3.根据权利要求2所述的电子设备，其特征在于，所述导电连接组件包括导电线；

4.根据权利要求3所述的电子设备，其特征在于，所述导电连接组件还包括绝缘件；

5.根据权利要求3所述的电子设备，其特征在于，所述框体包括金属层；所述导电连接组件还包括绝缘件；所述导电线由所述金属层通过铣削工艺加工成型；所述绝缘件包裹所述导电线，所述导电线的两端分别伸出于所述绝缘件。

6.根据权利要求2所述的电子设备，其特征在于，所述导电连接组件包括电路板；

7.根据权利要求6所述的电子设备，其特征在于，所述框体表面设有限位槽，所述电路板限位安装于所述限位槽内。

8.根据权利要求1至7中任一项所述的电子设备，其特征在于，

9.根据权利要求2至7中任一项所述的电子设备，其特征在于，还包括导电连接件；

10.根据权利要求9所述的电子设备，其特征在于，
