一种NTN的RRM增强方法、系统、设备及介质与流程

本技术属于通信，特别涉及一种ntn的rrm增强方法、系统、设备及介质。

背景技术：

1、在地面5g网络中，rrm（无线资源管理）测量是确保终端在移动过程中与服务基站保持稳定连接的关键机制，它通过精准测量信号质量来支撑切换、小区重选等移动性决策。

2、当前的现有技术未考虑到在5g ntn网络的星地切换过程中，当ssb使用卫星跳波束技术时，基于现有的smtc配置方法，在ue的测量窗口内，可能因为ue所在的波位不在卫星的跳波束服务时间内，而无法检测到ssb信号，导致rrm测量踏空，从而导致小区切换失败，影响用户的业务连续性体验。

技术实现思路

1、为解决上述问题，本技术提供了一种ntn的rrm增强方法、系统、设备及介质。本方案无需大幅延长测量窗口，有效控制终端功耗，提升星地切换稳定性与用户业务连续性。

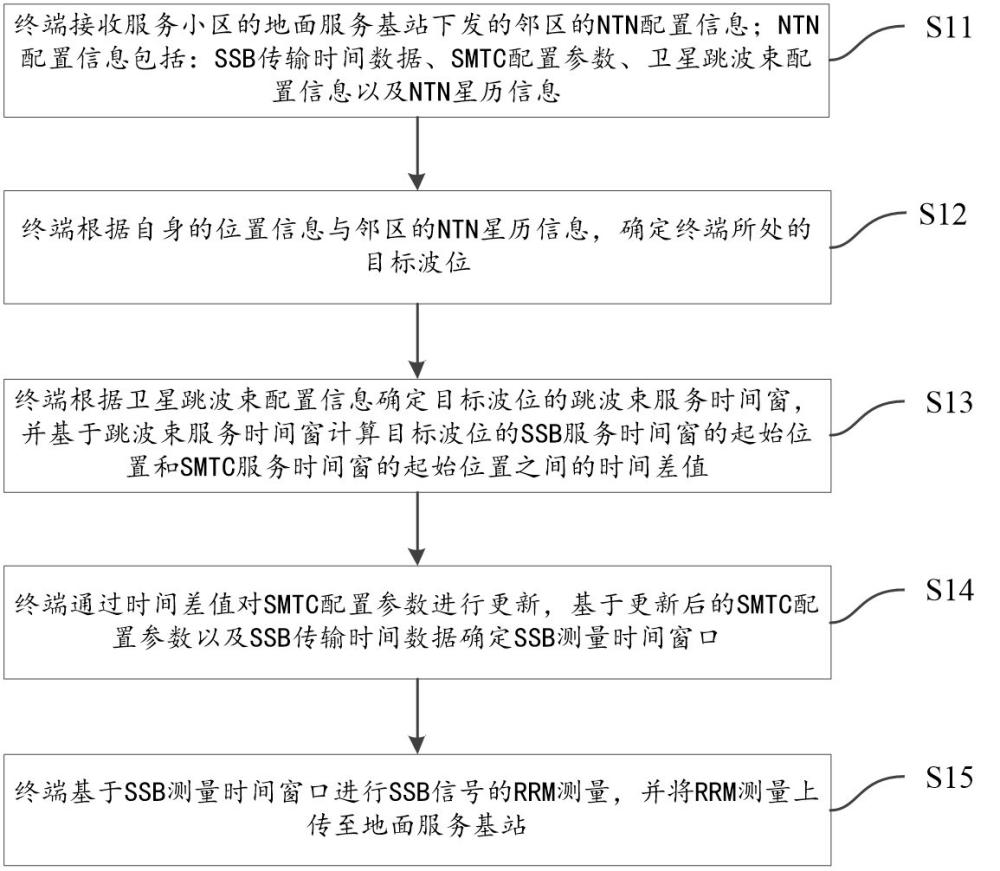

2、本公开第一方面提出一种ntn的rrm增强方法，所述增强方法包括：

3、终端接收服务小区的地面服务基站下发的邻区的ntn配置信息；所述ntn配置信息包括：ssb传输时间数据、smtc配置参数、卫星跳波束配置信息以及ntn星历信息；

4、所述终端根据自身的位置信息与所述邻区的ntn星历信息，确定所述终端所处的目标波位；

5、所述终端根据所述卫星跳波束配置信息确定所述目标波位的跳波束服务时间窗，并基于所述跳波束服务时间窗计算所述目标波位的ssb服务时间窗的起始位置和smtc服务时间窗的起始位置之间的时间差值；

6、所述终端通过所述时间差值对所述smtc配置参数进行更新，基于更新后的所述smtc配置参数以及所述ssb传输时间数据确定所述ssb测量时间窗口；

7、所述终端基于所述ssb测量时间窗口进行ssb信号的rrm测量，并将rrm测量上传至所述地面服务基站。

8、根据本公开一种优选实施方式，所述增强方法还包括：

9、所述地面服务基站接收所述终端上传的位置信息，并根据所述ntn星历信息和所述位置信息确定所述终端所处的目标波位；

10、所述地面服务基站根据所述目标波位和所述卫星跳波束配置信息，确定所述终端所处目标波位的跳波束服务时间窗的smtc实际配置参数，并将所述smtc实际配置参数下发至所述终端；

11、所述终端根据所述smtc实际配置参数进行ssb信号的rrm测量，并将rrm测量上传至所述地面服务基站。

12、根据本公开一种优选实施方式，所述增强方法还包括：

13、所述地面服务基站根据所述终端的运动轨迹预测所述终端的预测位置信息，并根据所述ntn星历信息和所述预测位置信息确定所述终端所处的预测波位；

14、所述地面服务基站根据所述预测波位和所述卫星跳波束配置信息，确定所述终端所处目标波位的跳波束服务时间窗的smtc预测配置参数，并将所述smtc预测配置参数下发至所述终端。

15、根据本公开一种优选实施方式，所述增强方法还包括：

16、所述终端根据所述ntn星历信息和所述预测位置信息确定ssb预测传输时间；

17、根据ssb预测传输时间动态调整所述smtc预测配置参数确定所述ssb预测测量时间窗口，通过所述ssb预测测量时间窗口进行ssb信号的rrm测量。

18、根据本公开一种优选实施方式，所述增强方法还包括：

19、所述服务小区的地面服务基站根据数据获取配置获取所述邻区的所述ntn星历信息；

20、或者，所述服务小区的地面服务基站根据所述邻区的地面服务基站的广播数据获取所述邻区的所述ntn星历信息；

21、或者，所述服务小区的地面服务基站从所述终端在先存储的邻区的历史ntn星历信息，作为所述ntn星历信息；

22、或者，所述服务小区的地面服务基站通过与所述邻区的地面服务基站的通信接口，与所述邻区的地面服务基站进行交互，获取所述ntn星历信息；

23、或者，所述服务小区的地面服务基站访问5g核心网以获取所述邻区的所述ntn星历信息；

24、或者，所述服务小区的地面服务基站访问卫星运行管理系统以获取所述邻区的所述ntn星历信息。

25、根据本公开一种优选实施方式，所述增强方法还包括：

26、所述服务小区的地面服务基站通过与所述邻区的地面服务基站的通信接口，与所述邻区的地面服务基站进行交互，获取所述卫星跳波束配置信息；

27、或者，所述服务小区的地面服务基站访问5g核心网以获取所述邻区的所述卫星跳波束配置信息。

28、根据本公开一种优选实施方式，所述smtc配置参数包括：smtc周期、初始偏移值、测量窗口持续时间；所述卫星跳波束配置信息包括：卫星波束服务周期、各波位对应的时分服务时间窗。

29、为了解决上述技术问题，本公开第二方面提出一种ntn的rrm增强系统，所述增强系统包括：终端和与终端通信连接的地面服务基站；所述终端包括：

30、数据接收模块，用于接收服务小区的地面服务基站下发的邻区的ntn配置信息；所述ntn配置信息包括：ssb传输时间数据、smtc配置参数、卫星跳波束配置信息以及ntn星历信息；

31、波位确定模块，用于所述终端根据自身的位置信息与所述邻区的ntn星历信息，确定所述终端所处的目标波位；

32、时间差确定模块，用于根据所述卫星跳波束配置信息确定所述目标波位的跳波束服务时间窗，并基于所述跳波束服务时间窗计算所述目标波位的ssb服务时间窗的起始位置和smtc服务时间窗的起始位置之间的时间差值；

33、测量时间确定模块，用于通过所述时间差值对所述smtc配置参数进行更新，基于更新后的所述smtc配置参数以及所述ssb传输时间数据确定所述ssb测量时间窗口；

34、rrm测量模块，用于基于所述ssb测量时间窗口进行ssb信号的rrm测量，并将rrm测量上传至所述地面服务基站。

35、为了解决上述技术问题，本公开第三方面提出一种电子设备，包括：

36、处理器；以及

37、存储计算机可执行指令的存储器，所述计算机可执行指令在被执行时使所述处理器执行上述任一项实施例所述的方法。

38、为了解决上述技术问题，本公开第四方面提出一种计算机存储介质，其中，所述计算机存储介质存储一个或多个程序，当所述一个或多个程序被处理器执行时，实现上述任一项实施例所述的方法。

39、与现有技术相比，本技术具有如下优点：由终端接收地面基站下发的含ssb传输、smtc、跳波束、星历的邻区ntn配置，结合自身位置与邻区星历判定目标波位，依据跳波束配置算出目标波位ssb服务窗口与原始smtc窗口的时间差，利用该差值更新smtc参数，结合ssb传输数据生成匹配跳波束时序的测量窗口，终端在该窗口完成ssb的rrm测量并上报基站；该方案可避免跳波束场景下测量窗口与波束服务时间错配导致的测量踏空、星地切换失败问题，无需大幅延长测量窗口，有效控制终端功耗，提升星地切换稳定性与用户业务连续性。

40、本技术的其它特征和优点将在随后的说明书中阐述，并且，部分地从说明书中变得显而易见，或者通过实施本技术而了解。本技术的目的和其他优点可通过在说明书、权利要求书以及附图中所指出的结构来实现和获得。
