无线接收装置的制作方法

本发明涉及一种接收装置，且特别涉及一种无线接收装置。

背景技术：

1、目前电子装置可经由扩充座来连接外部天线。然而，外部天线连接器的数量及配置，限缩了无线网络的使用频段与速度。

2、为了解决上述问题，相关领域莫不费尽心思来谋求解决之道，但长久以来一直未见适用的方式被发展完成。因此，如何能弹性扩充天线外接组合，实属当前重要研发课题之一，亦成为当前相关领域亟需改进的目标。

技术实现思路

1、本发明提出一种无线接收装置，改善现有技术的问题。

2、在本发明的一些实施例中，本发明所提出的无线接收装置包含第一外部天线连接器、第二外部天线连接器、第三外部天线连接器、第四外部天线连接器以及切换电路。切换电路电性连接第一外部天线连接器、第二外部天线连接器、第三外部天线连接器以及第四外部天线连接器。第一外部天线连接器接收无线广域网络的第一频段信号，第二外部天线连接器接收无线广域网络的第二频段信号或无线区域网络的第一频段信号，第三外部天线连接器接收全球导航卫星信号或无线广域网络的第三频段信号，第四外部天线连接器接收无线广域网络的第四频段信号或无线区域网络的第二频段信号。

3、在本发明的一些实施例中，无线接收装置还包含至少一无线信号模块。至少一无线信号模块电性连接切换电路。

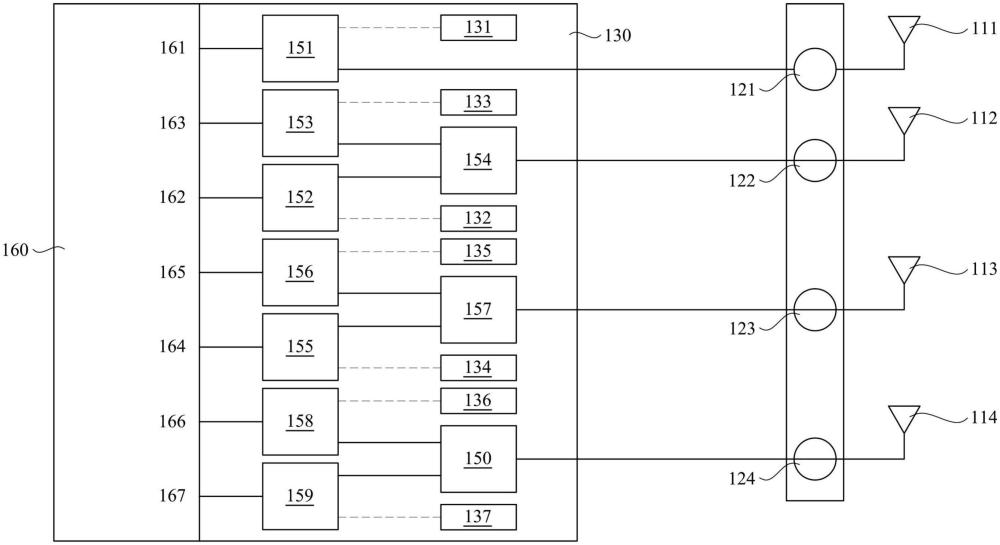

4、在本发明的一些实施例中，切换电路包含第一切换器。第一切换器包含第一输入端、第二输入端以及输出端，第一切换器的输出端电性连接至少一无线信号模块的第一端口，第一切换器的第一输入端电性连接第一内部天线，第一切换器的第二输入端电性连接第一外部天线连接器。

5、在本发明的一些实施例中，切换电路还包含第二切换器、第三切换器以及第四切换器。第二切换器包含第一输入端、第二输入端以及输出端，第二切换器的输出端电性连接至少一无线信号模块的第二端口，第二切换器的第一输入端电性连接第二内部天线。第三切换器包含第一输入端、第二输入端以及一输出端，第三切换器的输出端电性连接至少一无线信号模块的第三端口，第三切换器的第一输入端电性连接第三内部天线。第四切换器包含输入端、第一输出端以及第二输出端，第四切换器的输入端电性连接第二外部天线连接器，第四切换器的第一输出端电性连接第二切换器的第二输入端，第四切换器的第二输出端电性连接第三切换器的第二输入端，当第二外部天线连接器接收无线广域网络的第二频段信号时，第四切换器的第一输出端输出无线广域网络的第二频段信号给第二切换器的第二输入端，而当第二外部天线连接器接收无线区域网络的第一频段信号时，第四切换器的第二输出端输出无线区域网络的第一频段信号给第三切换器的第二输入端。

6、在本发明的一些实施例中，切换电路还包含第五切换器、第六切换器以及第七切换器。第五切换器包含第一输入端、第二输入端以及输出端，第五切换器的输出端电性连接至少一无线信号模块的第四端口，第五切换器的第一输入端电性连接第四内部天线。第六切换器包含第一输入端、第二输入端以及输出端，第六切换器的输出端电性连接至少一无线信号模块的第五端口，第六切换器的第一输入端电性连接第五内部天线。第七切换器包含输入端、第一输出端以及第二输出端，第七切换器的输入端电性连接第三外部天线连接器，第七切换器的第一输出端电性连接第五切换器的第二输入端，第七切换器的第二输出端电性连接第六切换器的第二输入端，当第三外部天线连接器接收无线广域网络的第三频段信号时，第七切换器的第一输出端输出无线广域网络的第三频段信号给第五切换器的第二输入端，而当第三外部天线连接器接收全球导航卫星信号时，第七切换器的第二输出端输出全球导航卫星信号给第六切换器的第二输入端。

7、在本发明的一些实施例中，切换电路还包含第八切换器、第九切换器以及第十切换器。第八切换器包含第一输入端、第二输入端以及输出端，第八切换器的输出端电性连接至少一无线信号模块的第六端口，第八切换器的第一输入端电性连接第六内部天线。第九切换器包含第一输入端、第二输入端以及输出端，第九切换器的输出端电性连接至少一无线信号模块的第七端口，第九切换器的第一输入端电性连接第七内部天线。第十切换器包含输入端、第一输出端以及第二输出端，第十切换器的输入端电性连接第四外部天线连接器，第十切换器的第一输出端电性连接第八切换器的第二输入端，第十切换器的第二输出端电性连接第九切换器的第二输入端，当第四外部天线连接器接收无线广域网络的第四频段信号时，第十切换器的第一输出端输出无线广域网络的第四频段信号给第八切换器的第二输入端，而当第四外部天线连接器接收无线区域网络的第二频段信号时，第十切换器的第二输出端输出无线区域网络的第二频段信号给第九切换器的第二输入端。

8、在本发明的一些实施例中，无线广域网络的第一频段信号为无线广域网络的主信号，无线广域网络的第二频段信号为无线广域网络的辅助信号，无线广域网络的第三频段信号为无线广域网络的第一多输入多输出信号，无线广域网络的第四频段信号为无线广域网络的第二多输入多输出信号，无线区域网络的第一频段信号为无线区域网络的主信号，无线区域网络的第二频段信号为无线区域网络的辅助信号。

9、在本发明的一些实施例中，本发明所提出的无线接收装置包含第一外部天线连接器、第二外部天线连接器、第三外部天线连接器、第四外部天线连接器以及切换电路。切换电路电性连接第一外部天线连接器、第二外部天线连接器、第三外部天线连接器以及第四外部天线连接器。第一外部天线连接器接收无线广域网络的第一频段信号，第二外部天线连接器接收无线广域网络的第二频段信号或无线区域网络的第一频段信号，第三外部天线连接器接收全球导航卫星信号或无线广域网络的第三频段信号，第四外部天线连接器接收无线广域网络的第四频段信号。

10、在本发明的一些实施例中，无线接收装置还包含第一无线信号模块。第一无线信号模块电性连接切换电路，第一无线信号模块通过切换电路接收无线广域网络的第一频段信号、无线广域网络的第二频段信号、无线广域网络的第三频段信号、无线广域网络的第四频段信号与全球导航卫星信号。

11、在本发明的一些实施例中，切换电路包含第一切换器。第一切换器包含第一输入端、第二输入端以及输出端，第一切换器的输出端电性连接第一无线信号模块的第一端口，第一切换器的第一输入端电性连接第一内部天线，第一切换器的第二输入端电性连接第一外部天线连接器。

12、在本发明的一些实施例中，无线接收装置还包含第二无线信号模块。第二无线信号模块电性连接切换电路，第二无线信号模块通过切换电路接收无线区域网络的第一频段信号。

13、在本发明的一些实施例中，切换电路包含第二切换器、第三切换器以及第四切换器。第二切换器包含第一输入端、第二输入端以及输出端，第二切换器的输出端电性连接第一无线信号模块的第二端口，第二切换器的第一输入端电性连接第二内部天线。第三切换器包含第一输入端、第二输入端以及输出端，第三切换器的输出端电性连接第二无线信号模块的第一端口，第三切换器的第一输入端电性连接第三内部天线。第四切换器包含输入端、第一输出端以及第二输出端，第四切换器的输入端电性连接第二外部天线连接器，第四切换器的第一输出端电性连接第二切换器的第二输入端，第四切换器的第二输出端电性连接第三切换器的第二输入端，当第二外部天线连接器接收无线广域网络的第二频段信号时，第四切换器的第一输出端输出无线广域网络的第二频段信号给第二切换器的第二输入端，而当第二外部天线连接器接收无线区域网络的第一频段信号时，第四切换器的第二输出端输出无线区域网络的第一频段信号给第三切换器的第二输入端。

14、在本发明的一些实施例中，切换电路还包含第五切换器、第六切换器以及第七切换器。第五切换器包含第一输入端、第二输入端以及输出端，第五切换器的输出端电性连接第一无线信号模块的第三端口，第五切换器的第一输入端电性连接第四内部天线。第六切换器包含第一输入端、第二输入端以及输出端，第六切换器的输出端电性连接第一无线信号模块的第四端口，第六切换器的第一输入端电性连接第五内部天线。第七切换器包含输入端、第一输出端以及第二输出端，第七切换器的输入端电性连接第三外部天线连接器，第七切换器的第一输出端电性连接第五切换器的第二输入端，第七切换器的第二输出端电性连接第六切换器的第二输入端，当第三外部天线连接器接收无线广域网络的第三频段信号时，第七切换器的第一输出端输出无线广域网络的第三频段信号给第五切换器的第二输入端，而当第三外部天线连接器接收全球导航卫星信号时，第七切换器的第二输出端输出全球导航卫星信号给第六切换器的第二输入端。

15、在本发明的一些实施例中，切换电路还包含第八切换器。第八切换器包含第一输入端、第二输入端以及输出端，第八切换器的输出端电性连接第一无线信号模块的第五端口，第八切换器的第一输入端电性连接第六内部天线，第八切换器的第二输入端电性连接第四外部天线连接器。

16、在本发明的一些实施例中，无线广域网络的第一频段信号为无线广域网络的主信号，无线广域网络的第二频段信号为无线广域网络的辅助信号，无线广域网络的第三频段信号为无线广域网络的第一多输入多输出信号，无线广域网络的第四频段信号为无线广域网络的第二多输入多输出信号，无线区域网络的第一频段信号为无线区域网络的主信号。

17、综上所述，本发明的技术方案与现有技术相比具有明显的优点和有益效果。通过本发明的无线接收装置，弹性扩充天线外接组合，更完整地运用无线网络的使用频段与速度。

18、以下将以实施方式对上述的说明作详细的描述，并对本发明的技术方案提供更进一步的解释。
