一种无线音频接收器以及无线音频采集系统的制作方法

本技术涉及无线音频接收器。

背景技术：

1、当前社会中，视频拍摄与直播已成为广泛普及的场景，用户在拍摄过程中通常需要借助无线麦克风采集现场音频，该音频信号需通过无线音频接收器传输至相机、手机等拍摄设备。现有无线音频接收器普遍配置有usb插头，当其与手机连接时，可直接插接于手机的usb插孔，连接方式简便；但在与相机配合使用时，无线音频接收器多通过线缆或无线信号实现与相机的信号连接，由于现有接收器未设置与相机相适配的安装结构，拍摄者只能将其放置于口袋或手持携带。

2、在拍摄过程中，随着拍摄者的移动，口袋内或手持的无线音频接收器会频繁发生位移，导致其与无线麦克风之间的无线信号连接稳定性下降，不仅影响音频信号的传输质量，还会造成音频采集效果不佳，难以满足视频拍摄及直播场景对音频采集的精准性需求，因此现有无线音频接收技术存在改进空间。

技术实现思路

1、本公开解决的技术问题在于，提供一种可以与相机稳定组装的无线音频接收器，以及具有该无线音频接收器的无线音频采集系统。

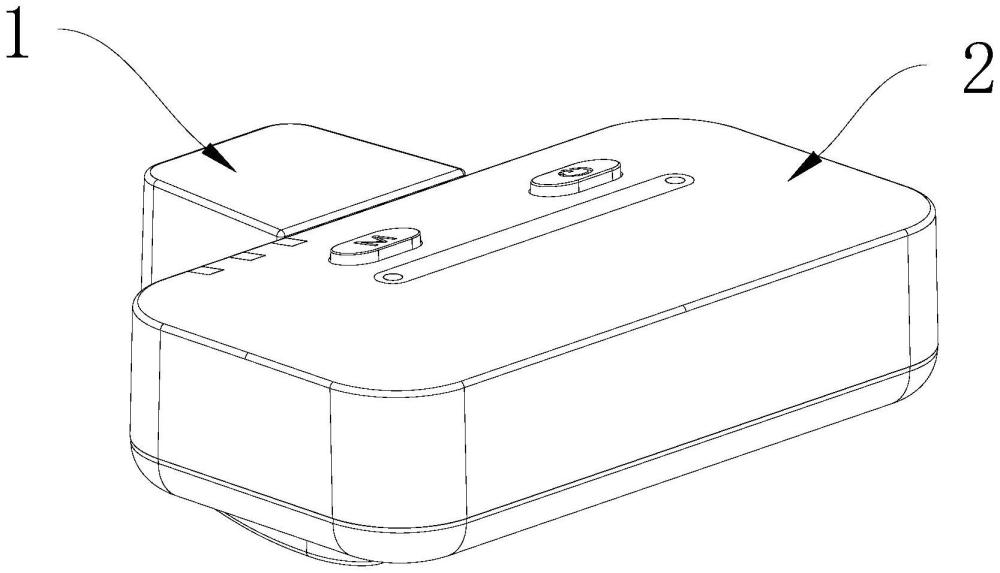

2、本实用新型解决其技术问题所采用的技术方案是：一种无线音频接收器，包括接收器主体，所述接收器主体具有外壳，所述外壳内安装有电路板，所述电路板上安装有usb插头，所述usb插头从所述外壳中露出，所述无线音频接收器还包括安装座，所述安装座开设有与所述usb插头适配的插孔，所述接收器主体通过所述usb插头可插拔地插装于所述插孔内，以实现所述接收器主体与所述安装座的连接；所述安装座的底部设有冷靴板，所述冷靴板用于插入并固定于相机的热靴槽中，以实现所述安装座与相机的连接。

3、如前所述的无线音频接收器，所述冷靴板的至少一侧设有弹性筋条，所述弹性筋条通过弹性形变使所述冷靴板与相机的热靴槽形成紧配合。

4、如前所述的无线音频接收器，所述弹性筋条的内侧形成有缓冲孔，所述缓冲孔用于为所述弹性筋条提供形变空间，以便所述冷靴板顺利插入热靴槽；所述弹性筋条在插入热靴槽后通过弹性复位，对热靴槽侧壁产生挤压作用力。

5、如前所述的无线音频接收器，所述插孔内设有与所述usb插头适配的连接块，所述usb插头插装于所述连接块内。

6、如前所述的无线音频接收器，所述安装座内设有空腔，所述安装座的底部设有与所述空腔连通的开口端，所述开口端由可拆卸的下盖封堵，所述下盖的顶部抵顶于所述连接块的底部，以对所述连接块进行限位。

7、如前所述的无线音频接收器，所述安装座的顶部一侧下凹形成凹陷区，所述插孔设置于该凹陷区的侧壁上部；所述凹陷区的底部形成有横向支撑面，以在所述接收器主体通过usb插头插装于所述插孔内时，承托所述接收器主体的底面。

8、如前所述的无线音频接收器，所述接收器主体的外壳包括相互配合的上壳和下壳，所述上壳与下壳围合形成容置腔，所述容置腔内设有相互电连接的电路板和电池；所述电路板上设有第一指示灯和第二指示灯，所述上壳对应设有第一出光口和第二出光口，所述第一指示灯与所述第一出光口之间连接有第一导光件，所述第二指示灯与第二出光口之间连接有第二导光件；所述上壳上设有按键，所述按键与所述电路板电连接；所述电路板的usb插头从所述下壳的侧面伸出。

9、如前所述的无线音频接收器，所述电路板上还连接有插针的一端，所述插针的另一端设于所述下壳内，所述插针用于与充电器上的触点对接，以实现对所述电池的充电。

10、如前所述的无线音频接收器，所述插针的两侧分别设有磁铁，所述磁铁用于与充电器中的磁吸件实现定位对准，以保证所述插针与充电器上的触点准确对接。

11、一种无线音频采集系统，包括无线麦克风与具有热靴的相机，还包括如前任一项所述的无线音频接收器；所述无线麦克风与所述无线音频接收器通过无线信号建立通信连接，所述无线音频接收器通过所述安装座固定于所述相机的热靴上。

12、本公开的有益效果：无线音频接收器通过安装座实现接收器主体与相机的稳定连接，有效避免使用过程中因位移导致的信号连接不稳定问题，保障音频传输顺畅，提高了音频的采集效果；接收器主体通过usb插头插装于安装座的装配方式，能对usb插头进行有效保护，且其无需在接收器主体增设额外结构，整体结构通用性强，有效节约成本，显著优化了使用体验。

1.一种无线音频接收器，包括接收器主体，所述接收器主体具有外壳，所述外壳内安装有电路板，所述电路板上安装有usb插头，所述usb插头从所述外壳中露出，其特征在于：

2.如权利要求1所述的无线音频接收器，其特征在于：

3.如权利要求2所述的无线音频接收器，其特征在于：

4.如权利要求1所述的无线音频接收器，其特征在于：

5.如权利要求4所述的无线音频接收器，其特征在于：

6.如权利要求5所述的无线音频接收器，其特征在于：

7.如权利要求1所述的无线音频接收器，其特征在于：

8.如权利要求7所述的无线音频接收器，其特征在于：

9.如权利要求8所述的无线音频接收器，其特征在于：

10.一种无线音频采集系统，包括无线麦克风与具有热靴的相机，其特征在于：
