一种二合一卡座的制作方法

本技术涉及电连接器领域，尤指一种二合一卡座。

背景技术：

1、中华人民共和国cn103378461a号专利申请揭示了一种二合一卡座，该卡座包括上下叠置的第一卡座与第二卡座，巧妙利用sim卡与tf卡金手指位置的不同，将下层中间设置为sim卡槽，将sim卡槽上方的尾端设置为tf卡槽。但所述两种电子卡的插入拔出均需要手动操作，上层tf卡的插卡较为容易，但下层sim卡被金属外壳完全覆盖，且sim表面光滑，拔出较为困难。

2、申请人于2017年申请的cn206850131u号专利，在上述二合一卡座上增加了退卡机构以方便下层sim卡的退出，但是该退卡机构为依托屏蔽外壳与塑胶底座限位的手动结构，在移动时，容易产生晃动问题。

技术实现思路

1、基于此，本实用新型提供一种退卡机构稳定不易晃动的二合一卡座。

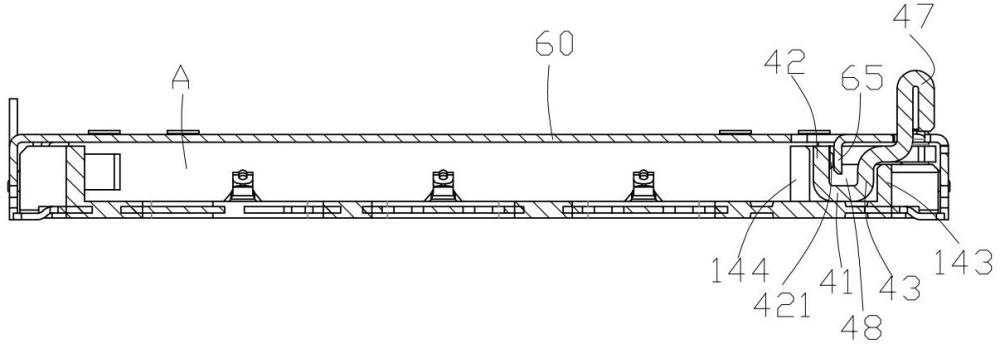

2、为解决上述技术问题，本申请提供了一种二合一卡座，包括设有第一主体部与第二主体部的绝缘本体、设于所述第一主体部上的第一端子组、设于所述第二主体部上的第二端子组、遮覆于所述第一主体部上方的第一遮蔽壳体、遮覆于所述第二主体部上方的第二遮蔽壳体及退卡机构，所述第一主体部与第一遮蔽壳体围设成第一收容空间，所述第二主体部与所述第二遮蔽壳体围设成第二收容空间，所述第二收容空间位于所述第一遮蔽壳体上方，所述第一主体部对应位置设有供所述退卡机构滑动的安装部，所述退卡机构包括滑动底部、自所述滑动底部内外两侧分别向上折弯延伸形成的第一延伸部与第二延伸部、自所述第一延伸部后端继续向后延伸形成的突出部、自所述突出部延伸入所述第一收容空间内的卡推部及形成于所述第一延伸部与第二延伸部之间的限位槽，所述第一遮蔽壳体撕裂形成有伸入所述限位槽内的限位片。

3、优选地，所述安装部包括在插卡方向开设的滑动槽、位于所述滑动槽横向外侧的扶墙、位于所述滑动槽横向内侧的挡壁及位于所述滑动槽后端并与所述第一收容空间连通的开口。

4、优选地，所述第一延伸部与所述第二延伸部分别靠近所述挡壁与所述扶墙，所述第一延伸部朝向所述限位槽内冲压形成有若干凸包，所述限位片抵持于所述凸包上并将所述第一延伸部压制于所述挡壁内侧面上。

5、优选地，所述退卡机构还包括自所述第二延伸部顶端朝外折弯延伸形成的滑动于所述扶墙上的稳定片、自所述稳定片端缘向上折弯延伸形成的操作部。

6、优选地，所述第一遮蔽壳体对应于所述操作部上沿插卡方向开设有开孔以供所述操作部暴露出所述第一遮蔽壳体上方。

7、优选地，所述第一遮蔽壳体包括第一板状部及自所述第一板状部横向两侧向下折弯形成的第一侧部，所述第二遮蔽壳体包括第二板状部及自所述第二板状部横向两侧向下折弯形成的第二侧部，所述绝缘本体的第一主体部与第二主体部横向外侧形成有侧壁，所述稳定片端缘被所述第一遮蔽壳体的第一侧部限位。

8、优选地，所述第一遮蔽壳体与第二遮蔽壳体的第一侧部与第二侧部均卡扣于所述绝缘本体的侧壁上，所述第一遮蔽壳体与所述第二遮蔽壳体为分体结构或一体冲压结构。

9、优选地，所述第一收容空间收容sim卡，所述第二收容空间收容tf卡。

10、优选地，所述第二收容空间是通过所述第二主体部、第二遮蔽壳体、第二端子组与第一遮蔽壳体的上表面围设而成。

11、优选地，所述第一端子组与第二端子组分别一体成型于所述第一主体部与第二主体部上。

12、相较于现有技术，本申请二合一卡座通过在所述第一遮蔽壳体的第一板状部的对应位置上撕裂形成挤压所述退卡机构的第一延伸部内侧面的限位片，使退卡机构保持更稳定可靠的插退卡操作，防止晃动错位。

1.一种二合一卡座，包括设有第一主体部与第二主体部的绝缘本体、设于所述第一主体部上的第一端子组、设于所述第二主体部上的第二端子组、遮覆于所述第一主体部上方的第一遮蔽壳体、遮覆于所述第二主体部上方的第二遮蔽壳体及退卡机构，所述第一主体部与第一遮蔽壳体围设成第一收容空间，所述第二主体部与所述第二遮蔽壳体围设成第二收容空间，所述第二收容空间位于所述第一遮蔽壳体上方，所述第一主体部对应位置设有供所述退卡机构滑动的安装部，所述退卡机构包括滑动底部、自所述滑动底部内外两侧分别向上折弯延伸形成的第一延伸部与第二延伸部、自所述第一延伸部后端继续向后延伸形成的突出部、自所述突出部延伸入所述第一收容空间内的卡推部及形成于所述第一延伸部与第二延伸部之间的限位槽，其特征在于，所述第一遮蔽壳体撕裂形成有伸入所述限位槽内的限位片。

2.如权利要求1所述的二合一卡座，其特征在于，所述安装部包括在插卡方向开设的滑动槽、位于所述滑动槽横向外侧的扶墙、位于所述滑动槽横向内侧的挡壁及位于所述滑动槽后端并与所述第一收容空间连通的开口。

3.如权利要求2所述的二合一卡座，其特征在于，所述第一延伸部与所述第二延伸部分别靠近所述挡壁与所述扶墙，所述第一延伸部朝向所述限位槽内冲压形成有若干凸包，所述限位片抵持于所述凸包上并将所述第一延伸部压制于所述挡壁内侧面上。

4.如权利要求3所述的二合一卡座，其特征在于，所述退卡机构还包括自所述第二延伸部顶端朝外折弯延伸形成的滑动于所述扶墙上的稳定片、自所述稳定片端缘向上折弯延伸形成的操作部。

5.如权利要求4所述的二合一卡座，其特征在于，所述第一遮蔽壳体对应于所述操作部上沿插卡方向开设有开孔以供所述操作部暴露出所述第一遮蔽壳体上方。

6.如权利要求4所述的二合一卡座，其特征在于，所述第一遮蔽壳体包括第一板状部及自所述第一板状部横向两侧向下折弯形成的第一侧部，所述第二遮蔽壳体包括第二板状部及自所述第二板状部横向两侧向下折弯形成的第二侧部，所述绝缘本体的第一主体部与第二主体部横向外侧形成有侧壁，所述稳定片端缘被所述第一遮蔽壳体的第一侧部限位。

7.如权利要求6所述的二合一卡座，其特征在于，所述第一遮蔽壳体与第二遮蔽壳体的第一侧部与第二侧部均卡扣于所述绝缘本体的侧壁上，所述第一遮蔽壳体与所述第二遮蔽壳体为分体结构或一体冲压结构。

8.如权利要求1所述的二合一卡座，其特征在于，所述第一收容空间收容sim卡，所述第二收容空间收容tf卡。

9.如权利要求1所述的二合一卡座，其特征在于，所述第二收容空间是通过所述第二主体部、第二遮蔽壳体、第二端子组与第一遮蔽壳体的上表面围设而成。

10.如权利要求1所述的二合一卡座，其特征在于，所述第一端子组与第二端子组分别一体成型于所述第一主体部与第二主体部上。
