一种软包锂电池抽气装置的制作方法
本技术涉及软包锂电池抽气，具体为一种软包锂电池抽气装置。
背景技术：
1、软包锂电池是液态锂离子电池套上一层聚合物外壳，在结构上采用铝塑膜包装，在生产过程中需要将包裹在电芯外部的铝塑膜进行热封，热封前需要将铝塑膜内的空气抽出，以保证热封的效果。
2、但是现有的软包锂电池抽气装置，通常在旋转盘的顶部开设六个用于放置锂电池的安装槽，通过旋转盘旋转来实现锂电池的自动上下料，但由于旋转盘上的安装槽设置数量有限，并不能够实现大量的锂电池进行连续不断的上下料，从而影响锂电池表面铝塑膜的抽气效率。
技术实现思路
1、本实用新型提供了一种软包锂电池抽气装置，不仅能够实现大量的锂电池进行自动上下料，还能够提高锂电池表面铝塑膜抽气速度的有益效果，解决了上述背景技术中所提到的问题。
2、本实用新型提供如下技术方案：一种软包锂电池抽气装置，包括底板，所述底板的顶部固定连接有固定架，所述固定架的顶部固定连接有储料架，所述固定架靠近所述储料架处开设有矩形槽，所述储料架的内部设置有若干个电池本体，所述固定架的一侧设置有电机架，所述固定架远离所述电机架的一侧设置有龙门架，所述龙门架以及电机架均与所述底板固定连接，所述电机架的顶部设置有输送机构，所述龙门架的顶部设置有抽气机构。
3、优选的，所述输送机构包括固定安装在电机架顶部的电机，所述电机的输出端贯穿所述电机架且延伸至旋转板处，所述旋转板与所述电机的输出端固定连接，所述旋转板的底部一侧固定连接有圆柱块，所述圆柱块的外表面设置有相适配的导轨，所述导轨的底部固定连接有往复块，所述往复块的两侧均设置有相适配的限位条，所述限位条均与所述底板固定连接，所述往复块靠近所述矩形槽处开设有相适配的储料槽，所述往复块靠近所述储料槽处开设有若干个直槽，所述固定架远离所述电机架的一侧设置有阻拦件。
4、优选的，所述阻拦件包括若干个转动安装在固定架一侧的圆形块，所述圆形块靠近所述固定架一侧的底部均固定连接有阻拦板，所述阻拦板与所述直槽相配合。
5、优选的，所述抽气机构包括固定安装在龙门架顶部的液压缸，所述液压缸的伸缩端贯穿所述龙门架且延伸至抽吸头处，所述抽吸头与所述液压缸的伸缩端固定连接，所述抽吸头的底部中心处固定连接有插管，所述插管的顶部外表面设置有挤压件。
6、优选的，所述挤压件包括套设在插管外表面的固定板，所述固定板与所述抽吸头固定连接，所述固定板的底部设置有挤压板，所述挤压板的四角均固定连接有滑杆，所述滑杆的顶端均贯穿所述固定板且延伸至限位板处，所述滑杆均与所述固定板滑动连接，所述限位板分别与所述滑杆固定连接，所述限位板与所述固定板之间设置有数量为四个的弹簧，所述弹簧分别套设于所述滑杆的外表面。
7、优选的，所述龙门架的一侧设置有内部具有可编程控制器的控制箱，所述控制箱与所述底板固定连接。
8、本实用新型具备以下有益效果：
9、1、通过底板、固定架、储料架、矩形槽、电池本体、电机架、龙门架以及输送机构的配合作用下，能够实现连续不断的控制大量的锂电池进行自动上下料，从而使得装置能够连续不断的对锂电池表面的铝塑膜进行抽气，提高了装置的生产效率。
10、2、通过底板、固定架、储料架、矩形槽、电池本体、电机架、龙门架、输送机构以及抽气机构的配合作用下，能够对锂电池表面的铝塑膜进行挤压，提高铝塑膜内部的气体压力，从而提高了装置的抽气速度。

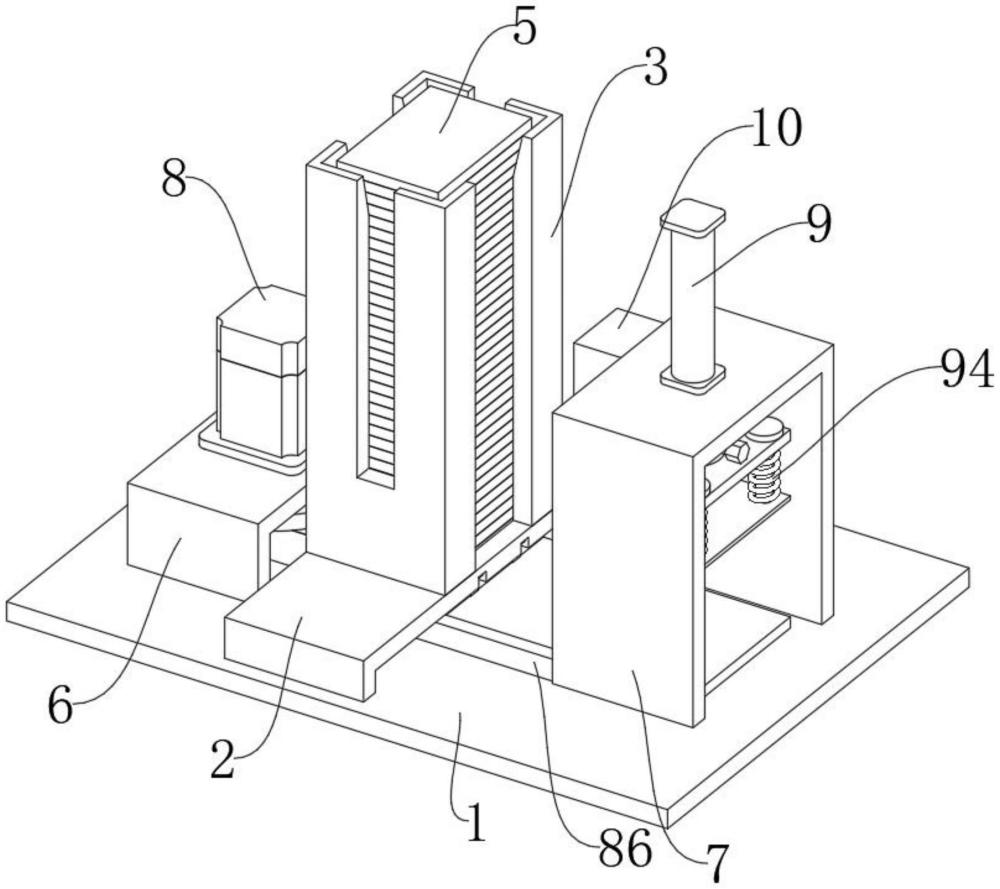

1.一种软包锂电池抽气装置，包括底板(1)，其特征在于：所述底板(1)的顶部固定连接有固定架(2)，所述固定架(2)的顶部固定连接有储料架(3)，所述固定架(2)靠近所述储料架(3)处开设有矩形槽(4)，所述储料架(3)的内部设置有若干个电池本体(5)，所述固定架(2)的一侧设置有电机架(6)，所述固定架(2)远离所述电机架(6)的一侧设置有龙门架(7)，所述龙门架(7)以及电机架(6)均与所述底板(1)固定连接，所述电机架(6)的顶部设置有输送机构(8)，所述龙门架(7)的顶部设置有抽气机构(9)。
2.根据权利要求1所述的一种软包锂电池抽气装置，其特征在于：所述输送机构(8)包括固定安装在电机架(6)顶部的电机(81)，所述电机(81)的输出端贯穿所述电机架(6)且延伸至旋转板(82)处，所述旋转板(82)与所述电机(81)的输出端固定连接，所述旋转板(82)的底部一侧固定连接有圆柱块(83)，所述圆柱块(83)的外表面设置有相适配的导轨(84)，所述导轨(84)的底部固定连接有往复块(85)，所述往复块(85)的两侧均设置有相适配的限位条(86)，所述限位条(86)均与所述底板(1)固定连接，所述往复块(85)靠近所述矩形槽(4)处开设有相适配的储料槽(87)，所述往复块(85)靠近所述储料槽(87)处开设有若干个直槽(88)，所述固定架(2)远离所述电机架(6)的一侧设置有阻拦件(89)。
3.根据权利要求2所述的一种软包锂电池抽气装置，其特征在于：所述阻拦件(89)包括若干个转动安装在固定架(2)一侧的圆形块(891)，所述圆形块(891)靠近所述固定架(2)一侧的底部均固定连接有阻拦板(892)，所述阻拦板(892)与所述直槽(88)相配合。
4.根据权利要求1所述的一种软包锂电池抽气装置，其特征在于：所述抽气机构(9)包括固定安装在龙门架(7)顶部的液压缸(91)，所述液压缸(91)的伸缩端贯穿所述龙门架(7)且延伸至抽吸头(92)处，所述抽吸头(92)与所述液压缸(91)的伸缩端固定连接，所述抽吸头(92)的底部中心处固定连接有插管(93)，所述插管(93)的顶部外表面设置有挤压件(94)。
5.根据权利要求4所述的一种软包锂电池抽气装置，其特征在于：所述挤压件(94)包括套设在插管(93)外表面的固定板(941)，所述固定板(941)与所述抽吸头(92)固定连接，所述固定板(941)的底部设置有挤压板(942)，所述挤压板(942)的四角均固定连接有滑杆(943)，所述滑杆(943)的顶端均贯穿所述固定板(941)且延伸至限位板(944)处，所述滑杆(943)均与所述固定板(941)滑动连接，所述限位板(944)分别与所述滑杆(943)固定连接，所述限位板(944)与所述固定板(941)之间设置有数量为四个的弹簧(945)，所述弹簧(945)分别套设于所述滑杆(943)的外表面。
6.根据权利要求1所述的一种软包锂电池抽气装置，其特征在于：所述龙门架(7)的一侧设置有内部具有可编程控制器的控制箱(10)，所述控制箱(10)与所述底板(1)固定连接。
