圆极化天线和电子设备的制作方法

本申请涉及天线，尤其涉及一种圆极化天线和电子设备。

背景技术：

1、智能手表或手环等电子设备的定位功能十分重要，通过定位功能不仅可以记录运动轨迹，帮助用户了解自己的运动状态和进步情况，还可以为儿童和老人提供监护，家长可以通过智能手表的定位功能，随时了解孩子或老人的位置，防止孩子或老人走失。还能够在遇到紧急情况时，为救援人员提供准确的位置信息，帮助救援人员快速到达现场，提高救援效率。

2、但是，传统的智能手表或手环定位天线多为线极化天线，而导航卫星发出的信号通过电离层后是右旋圆极化信号，因此智能手表或手环的定位天线无法全部接收导航卫星的信号，产生的多径干扰会严重影响整机的定位效果。

技术实现思路

1、本申请实施例公开了一种圆极化天线，能够通过第一天线辐射体和第二天线辐射体形成圆极化天线，可以提高电子设备的定位精度，并且通过第一辐射臂与第三辐射臂耦合，第二辐射臂与第四辐射臂相背的设计，使该圆极化天线能够具有更好的信号接收效果，以及更加灵活的结构设计，更有利于集成设计，

2、对倒f天线进行馈电，通过耦合效应，在寄生天线上产生谐振，简化了圆极化天线的整体结构，更容易在可穿戴产品上进行实现；通过控制两个天线加载的电信号，可以使得电信号在需要的工作频点上实现定位天线的极化方式为右旋圆极化，从而使得定位天线能够更好地接收导航卫星信号，并且所产生的右旋圆极化辐射也可对经高楼或者地面反射的左旋圆极化导航卫星信号进行过滤，以减少多径干扰，从而有效提高可穿戴设备的定位天线的定位精度。

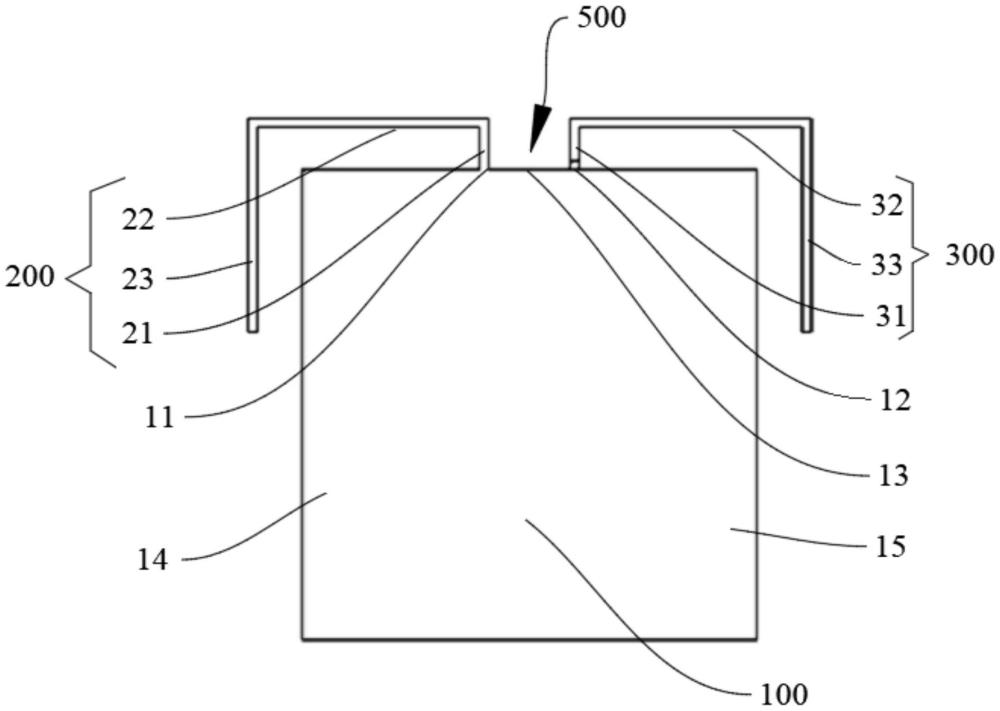

3、为了实现上述目的，根据本申请公开的第一方面，提供了一种圆极化天线，包括：接地板，所述接地板包括接地端和馈电端；

4、第一天线辐射体，所述第一天线辐射体包括第一辐射臂和第二辐射臂，所述第一辐射臂的一端与所述接地端电连接，另一端与所述第二辐射臂电连接；

5、第二天线辐射体，所述第二天线辐射体包括第三辐射臂和第四辐射臂，所述第三辐射臂的一端与所述馈电端电连接，另一端与所述第四辐射臂电连接；

6、其中，所述第一辐射臂与所述第三辐射臂电磁耦合，且所述第二辐射臂位于所述第一辐射臂背离所述第三辐射臂的一侧，所述第四辐射臂位于所述第三辐射臂背离所述第一辐射臂的一侧。

7、作为一种可选的实施方式，所述接地板包括第一侧边，所述接地端和所述馈电端均设置在所述第一侧边上。

8、作为一种可选的实施方式，所述第一辐射臂与所述第二辐射臂之间具有预留间隙，所述第一辐射臂与所述第二辐射臂通过所述预留间隙电磁耦合。

9、作为一种可选的实施方式，所述圆极化天线还包括：

10、第五辐射臂，所述第五辐射臂设置在所述预留间隙中，且所述第五辐射臂的两端分别与所述第一辐射臂和所述第三辐射臂电连接。

11、作为一种可选的实施方式，所述第五辐射臂的一端连接于所述第一辐射臂背离所述接地板的一端，另一端连接于所述第三辐射臂背离所述接地板的一端。

12、作为一种可选的实施方式，所述第一辐射臂和所述第三辐射臂分别与所述接地板的板体垂直，所述第二辐射臂与所述第一辐射臂垂直，所述第四辐射臂与所述第三辐射臂垂直，且所述第二辐射臂和所述第四辐射臂在同一直线上；或，

13、所述第一辐射臂、所述第二辐射臂、所述第三辐射臂、所述第四辐射臂均与所述接地板的板体设置在同一平面内，所述第一辐射臂和所述第三辐射臂分别与所述第一侧边垂直，所述第二辐射臂与所述第一辐射臂垂直，所述第四辐射臂与所述第三辐射臂垂直，且所述第二辐射臂和所述第四辐射臂在同一直线上。

14、作为一种可选的实施方式，所述第一辐射臂和所述第三辐射臂分别与所述接地板的板体垂直，所述第二辐射臂与所述第一辐射臂垂直，所述第四辐射臂与所述第三辐射臂垂直，所述第五辐射臂与所述第一侧边平行，且所述第二辐射臂、所述第四辐射臂和第五辐射臂在同一直线上；或，

15、所述第一辐射臂、所述第二辐射臂、所述第三辐射臂、所述第四辐射臂、第五辐射臂均设置在所述接地板的平面内，所述第一辐射臂和所述分别与所述第一侧边垂直，所述第二辐射臂与所述第一辐射臂垂直，所述第四辐射臂与所述第三辐射臂垂直，所述第五辐射臂与所述第一侧边平行，且所述第二辐射臂、所述第四辐射臂和所述第五辐射臂在同一直线上。

16、作为一种可选的实施方式，所述第一天线辐射体还包括第六辐射臂，所述第六辐射臂与所述第二辐射臂背离所述第一辐射臂的一端电连接，且所述第六辐射臂与所述第二辐射臂垂直；

17、所述第二天线辐射体还包括第七辐射臂，所述第七辐射臂与所述第四辐射臂背离所述第三辐射臂的一端电连接，且所述第七辐射臂与所述第四辐射臂垂直；

18、其中，所述第六辐射臂与所述第七辐射臂相互平行。

19、作为一种可选的实施方式，所述接地板还包括相对设置的第二侧边和第三侧边，所述第一侧边位于所述第二侧边和所述第三侧边之间；

20、其中，所述第二辐射臂和所述第四辐射臂分别与所述第一侧边平行，所述第六辐射臂与所述第二侧边平行，所述第七辐射臂与所述第三侧边平行。

21、作为一种可选的实施方式，所述第一辐射臂与所述第三辐射臂的长度相同，所述第二辐射臂与所述第四辐射臂的长度相同，所述第六辐射臂与所述第七辐射臂的长度相同。

22、作为一种可选的实施方式，第一天线辐射体和第二天线辐射体的长度均为天线工作频点谐振长度的1/4倍。

23、作为一种可选的实施方式，所述第一天线辐射体和所述第二天线辐射体具有第一辐射模式和第二辐射模式，所述第一天线辐射体与所述第二天线辐射体的振幅相等，所述第一辐射模式和所述第二辐射模式之间的相位差为90°。

24、根据本申请第二方面的实施例，提供了一种电子产品，包括：前述圆极化天线。

25、与现有技术相比，本申请的有益效果是：

26、本申请实施例提供的圆极化天线，能够通过第一天线辐射体的第一辐射臂与第二天线辐射体的第三辐射臂电磁耦合，再将第一天线辐射体的第二辐射臂设置在第一辐射臂背离第三辐射臂的一侧，将第二天线辐射体的第四辐射臂位于第三辐射臂背离第一辐射臂的一侧，能够实现圆极化辐射特性，更好地接收导航卫星发出的右旋圆极化信号，减少多径干扰，提高智能手表或手环等电子设备的定位效果。而且，通过第一辐射臂与第三辐射臂的电磁耦合，以及第二辐射臂与第四辐射臂的相背设置，不仅能够起到更强的抗干扰作用，还具有更加灵活的天线设置方案，能够调节第一天线辐射体与第二天线辐射体之间的距离，具有更好的可集成性，能够适应穿戴设备等小型化电子设备。

1.一种圆极化天线，其特征在于，包括：

2.根据权利要求1所述的圆极化天线，其特征在于，

3.根据权利要求2所述的圆极化天线，其特征在于，

4.根据权利要求3所述的圆极化天线，其特征在于，所述圆极化天线还包括：

5.根据权利要求4所述的圆极化天线，其特征在于，

6.根据权利要求2所述的圆极化天线，其特征在于，

7.根据权利要求5所述的圆极化天线，其特征在于，

8.根据权利要求6或7所述的圆极化天线，其特征在于，

9.根据权利要求8所述的圆极化天线，其特征在于，

10.根据权利要求9所述的圆极化天线，其特征在于，

11.根据权利要求1或9所述的圆极化天线，其特征在于，

12.根据权利要求1或9所述的圆极化天线，其特征在于，

13.一种电子产品，其特征在于，包括：
