电池管理电路、芯片及电子设备的制作方法

本申请属于电子电路，尤其涉及一种电池管理电路、芯片及电子设备。

背景技术：

1、相关的（battery management system，bms）电池管理电路中低压差线性稳压器仅包括供电组件、运放模块、基准电压模块、调节模块、反馈模块，调节模块至少包括一个n沟道金属氧化物半导体（n-channel metal oxide semiconductor, nmos）调整管。供电组件用于为运放模块提供电源电压，电源电压值大于nmos调整管的驱动电压值。基准电压模块用于为运放模块提供参考电压；反馈模块用于基于稳压器的输出电压得到第一反馈电压；运放模块用于依据参考电压与输出电压生成控制信号，以调整nmos调整管的导通程度；

2、然而，bms芯片中功能模块启动工作时会产生大压降，例如，驱动模块需要控制片外的场效应管关断的情况下，片外的nf级等效电容会与低压差线性稳压器输出的亚nf级等效电容并联，根据电荷共享原理会导致瞬时的大压降，或者熔断模块启动瞬间因大幅的拉电流产生瞬时的大压降；从而易导致bms中控制逻辑电路状态异常，降低了可靠性。

3、故相关的电池管理电路无法应对芯片中的功能模块供电的实际应用场景，从而导致可靠性低。

技术实现思路

1、本申请的目的在于提供一种电池管理电路、芯片及电子设备，旨在解决相关的电池管理电路无法应对芯片中的功能模块供电的实际应用场景，从而导致可靠性低的问题。

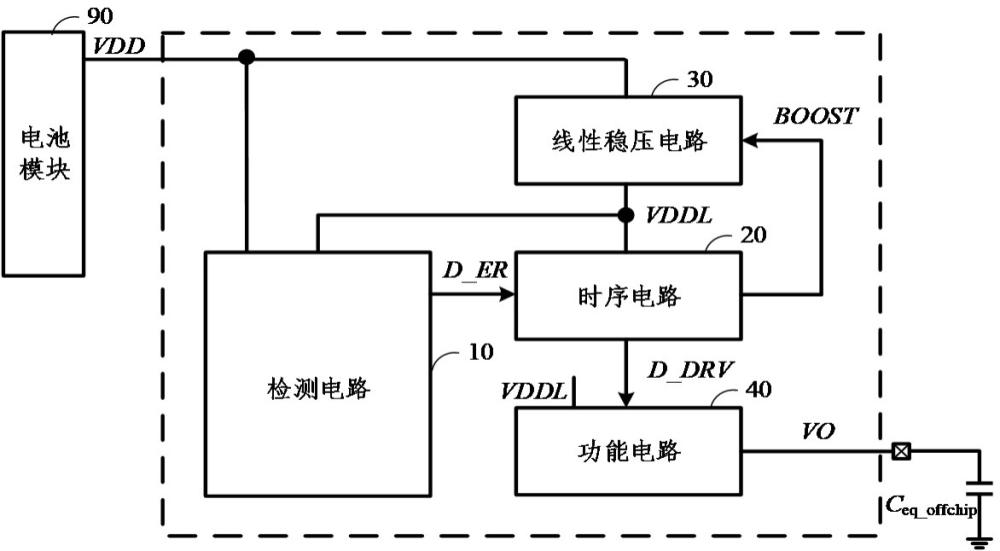

2、本申请实施例提供了一种电池管理电路，与提供电池电压的电池模块连接，包括检测电路、时序电路、线性稳压电路和至少一个功能电路；

3、所述检测电路，与所述电池模块连接，用于响应于所述电池模块的状态异常，输出至少一个判决信号；

4、所述时序电路，与所述检测电路连接，用于响应于各个所述判决信号，输出增强信号，且在第一时长后输出触发信号，再在第二时长后断开所述增强信号的输出；

5、所述线性稳压电路，与所述时序电路连接，用于响应于所述增强信号，增大供电直流电的电流输出；

6、各个所述功能电路，与所述时序电路和所述线性稳压电路连接，用于响应于各个触发信号，基于电流增大后的所述供电直流电工作。

7、本发明实施例还提供一种芯片，所述芯片包括上述的电池管理电路。

8、本发明实施例还提供一种电子设备，所述电子设备包括上述的电池管理电路。

9、本发明实施例与现有技术相比存在的有益效果是：由于检测电路响应于电池模块的状态异常，输出至少一个判决信号；时序电路响应于各个判决信号，输出增强信号，且在第一时长后输出触发信号，再在第二时长后断开增强信号的输出；线性稳压电路响应于增强信号，增大供电直流电的电流输出；各个功能电路响应于各个触发信号，基于电流增大后的供电直流电工作；故在异常检测输出的判决信号控制下，时序电路会依次输出增强信号和触发信号，提前增强线性稳压电路的响应能力，再控制功能电路的动作，减小了功能电路开启导致瞬时的大压降的可能性，提高了电池管理电路的可靠性。值得强调的是，本申请以数字时序控制方式提高输出电压变化时的电流，无需引入检测反馈环路，简化了电路的同时，提升了响应速度。

1.一种电池管理电路，其特征在于，与提供电池电压的电池模块连接，包括检测电路、时序电路、线性稳压电路和至少一个功能电路；

2.如权利要求1所述的电池管理电路，其特征在于，所述时序电路包括第一逻辑电路、第二逻辑电路、第一延时电路、第二延时电路和至少一个第一输出电路；

3.如权利要求2所述的电池管理电路，其特征在于，所述第一输出电路为多个；所述时序电路还包括：

4.如权利要求1所述的电池管理电路，其特征在于，所述时序电路包括第三逻辑电路、第四逻辑电路、第三延时电路和至少一个第二输出电路；

5.如权利要求4所述的电池管理电路，其特征在于，所述第二输出电路为多个；所述时序电路还包括：

6.如权利要求1所述的电池管理电路，其特征在于，所述运算放大电路包括第一nmos管、第二nmos管、第一pmos管和第二pmos管；

7.如权利要求1所述的电池管理电路，其特征在于，所述功率电路包括功率管、第一电阻和第一电容；

8.如权利要求1至7任一项所述的电池管理电路，其特征在于，所述功能电路包括驱动电路和/或熔断电路；

9.一种芯片，其特征在于，所述芯片包括如权利要求1至8任意一项所述的电池管理电路。

10.一种电子设备，其特征在于，所述电子设备包括如权利要求1至8任意一项所述的电池管理电路。
