一种智能顶升平台同步控制装置及方法与流程

本发明涉及智能顶升平台，具体为一种智能顶升平台同步控制装置及方法。

背景技术：

1、智能顶升平台广泛应用于建筑施工、设备安装、高空运维等工程场景，平台配套通风管需搭载防尘网过滤施工粉尘、杂物，保障平台通风系统通畅与设备运行稳定。

2、根据中国专利其公告号为“cn219047721u”公开的一种操控台，涉及专业办公家具的技术领域，包括支撑架、设置于支撑架上的台面板、固定连接于台面板上的背景板，背景板朝向台面板的一侧固定连接有安装架，安装架包括有固定连接于所述背景板的架体、间隔设置于架体的若干个安装板，相邻安装板之间形成有安装槽，相邻安装板相对一端均固定设置有凸边。本申请通过将显示器支架的可调节夹具固定在安装板的凸边上，并且安装架位于背景板朝向台面板的一侧，避免因可调节夹具凸出于控制台而增加控制台的摆放空间的情况，既能够有效减少被误触的情况，提高显示器支架使用的安全性，又能够节约控制台的摆放空间，提高空间的利用率。

3、目前，现有智能顶升平台的通风防尘结构多采用单片固定式防尘网结构，在长期作业过程中，防尘网极易吸附大量粉尘、絮状物与施工杂物，造成网体堵塞、通风量下降，会影响平台内部散热与通风效果，现有技术的核心缺陷在于，单片防尘网堵塞后无法实现不停机更换与自清作业，设备维护时必须暂停顶升平台整体运行，待设备停机、通风系统完全停运后，方可人工拆卸、清洗或更换防尘网。这种停机维护方式会直接中断高空施工、设备顶升等连续作业工序，大幅降低施工效率，延长工程工期，同时频繁启停设备也会加剧顶升平台动力结构、控制系统的损耗，增加设备运维成本与故障概率，故而提出一种智能顶升平台同步控制装置及方法来解决上述所提出的问题。

技术实现思路

1、本发明所要解决的技术问题在于针对上述现有技术中的不足，提供了一种智能顶升平台同步控制装置及方法。

2、为解决上述技术问题，本发明采用的技术方案是：

3、一种智能顶升平台同步控制装置，包括操控台，所述操控台的顶部设置有触摸屏，所述操控台的下方设置有门，所述操控台的右侧设置有通风口，所述通风口上连接有通风管，所述通风管的右侧设置有清理机构；

4、所述清理机构包括箱体、传动轴、圆盘、两块防尘网；

5、所述箱体连接在操控台的右侧，所述箱体设置在通风管的下方，所述传动轴的右端箱体的右侧内壁转动连接，所述圆盘连接在传动轴的中部，所述圆盘的左侧与通风管的右端接触，两块所述防尘网连接在圆盘上，顶部所述防尘网设置在通风管的右侧。

6、优选的，所述箱体的底部内壁开设有第一滑槽，所述第一滑槽的内部滑动连接有第一滑块，所述第一滑块的右侧通过l形杆连接有清洁刷，所述清洁刷的左侧刷毛与底部所述防尘网的右侧接触。

7、优选的，所述圆盘的圆周外壁连接有若干个弧形齿条，若干个弧形齿条以圆盘中心轴为旋转轴阵列设置，所述第一滑块的顶部连接有第二齿条，所述第一滑块的背面连接有弹簧，所述弹簧的后端与箱体的背面内壁连接。

8、优选的，述圆盘的左侧设置有疏通机构，所述疏通机构包括伸缩杆，所述伸缩杆的左端与箱体的左侧内壁连接，所述伸缩杆的右端连接有活动板。

9、优选的，所述活动板的右侧连接有若干枚柔性探针，所述柔性探针与防尘网接触，所述柔性探针的材料为tpu热塑性聚氨酯。

10、优选的，所述传动轴上开设有往复螺旋滑槽，所述活动板的顶部连接有竖杆，所述竖杆的顶端连接有滚珠，所述滚珠滑动连接在往复螺旋滑槽的内部。

11、优选的，所述箱体的内部设置有吸尘机构，所述吸尘机构包括两条第二滑槽，所述第二滑槽开设在箱体的左侧内壁，所述第二滑槽的内部滑动连接有第二滑块，所述第二滑块的内部右侧连接有电扇，所述电扇设置在底部所述防尘网的左侧。

12、优选的，所述第二滑块而定底部连接有梯形顶块，所述第一滑块的左侧连接有横杆，所述横杆上连接有三角顶块，所述三角顶块的前后两侧斜面分别与两个梯形顶块的底部斜面接触。

13、优选的，所述l形杆连接在第一滑块的右侧，所述l形杆的顶端连接有吸尘器，所述吸尘器设置在底部所述防尘网的右侧。

14、一种智能顶升平台同步控制装置的方法，包括以下步骤：

15、s1、不停机防尘网切换作业：设备正常工作时，通风管右端的防尘网完成通风过滤。当防尘网堵塞后，传动轴驱动圆盘旋转，将备用洁净防尘网旋转至通风管对接位置，实现防尘网无缝轮换，全程无需设备停机；

16、s2、机械联动往复运动及刷除清灰作业：圆盘旋转过程中，弧形齿条啮合推动第二齿条，带动第一滑块沿第一滑槽前移并拉伸弹簧，齿条脱离啮合后弹簧回弹复位，实现第一滑块自动往复滑动。滑块运动过程中通过l形杆带动清洁刷往复擦拭防尘网表面浮尘，同时配合顶端吸尘器实时吸附刷落粉尘；

17、s3、柔性探针滤孔疏通作业：传动轴转动时通过往复螺旋滑槽配合滚珠，驱动竖杆与活动板往复移动。活动板带动多组柔性探针反复穿插防尘网滤孔，柔性探针可自适应形变不折断、不损网，精准顶出滤孔内部堵塞顽固粉尘；

18、s4、负压导流集尘防二次污染：第一滑块移动时通过三角顶块挤压梯形顶块，驱动第二滑块沿第二滑槽上下滑动，带动电扇在防尘网左侧形成动态负压气流，配合右侧吸尘器双向集尘，彻底收集散落粉尘。

19、本发明采用上述技术方案，能够带来如下有益效果：

20、1、该发明实现防尘网不停机无缝切换，保证顶升平台连续作业：清理机构完成了双防尘网的自动轮换切换作业，可在智能顶升平台通风系统正常运行、无需停机的前提下，将堵塞防尘网与备用洁净防尘网快速对位置换，彻底克服了传统单片防尘网必须停机拆装维护的缺陷，避免施工工序中断、设备频繁启停损耗的问题，显著提升高空作业的施工连续性与作业效率。且整体切换依靠机械联动自动完成，无需人工干预，进一步提升了设备智能运维的稳定性与适配性。

21、2、该发明实现防尘网表层自动刷扫与双向吸尘，杜绝粉尘二次污染：联动清洁与吸尘机构完成了防尘网表层浮尘的自动清扫与集中集尘作业，依靠机械联动结构带动清洁刷往复擦拭防尘网表面，高效清除附着浮尘与松散杂物，替代人工拆卸清洗的繁琐操作。同时通过防尘网双侧电扇与吸尘器形成负压吸尘体系，实时收集清扫脱落的粉尘杂物，防止粉尘飘散回落粘附防尘网或堆积设备内部，进一步提升防尘网清洁效率，保障箱体内部洁净与通风风道通畅。

22、3、该发明实现滤孔深度柔性疏通，保护防尘网结构并提升清堵质量：柔性探针疏通机构完成了防尘网细微滤孔内嵌塞顽固粉尘的深度疏通作业，利用高弹柔性材质探针往复穿插滤孔，可精准顶出干结、嵌塞的堵塞粉尘，解决了普通毛刷只能清表面、无法深层清堵的弊端。同时柔性探针受力可自适应形变、弯折后自动回弹，不会戳破、撑大滤孔，有效避免防尘网破损变形，进一步提升防尘网的重复使用寿命与长期通风过滤效果。

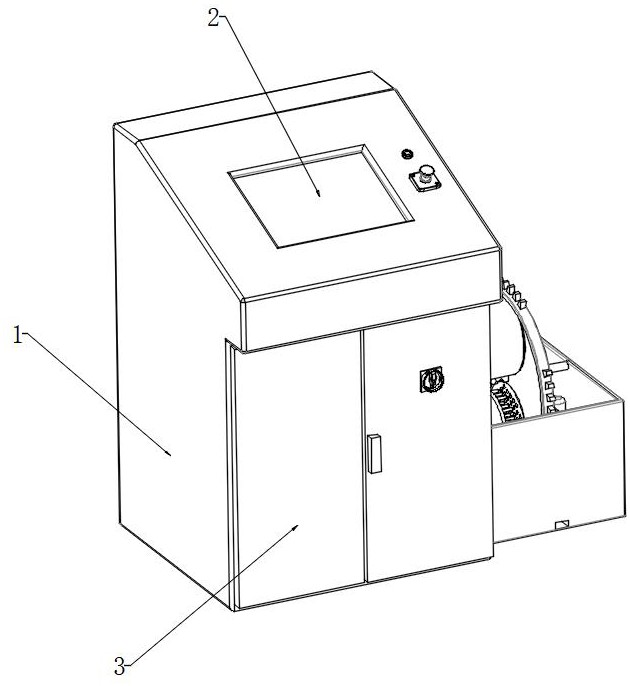

1.一种智能顶升平台同步控制装置，包括操控台（1），其特征在于，所述操控台（1）的顶部设置有触摸屏（2），所述操控台（1）的下方设置有门（3），所述操控台（1）的右侧设置有通风口，所述通风口上连接有通风管（4），所述通风管（4）的右侧设置有清理机构（5）；

2.根据权利要求1所述的一种智能顶升平台同步控制装置，其特征在于：所述箱体（501）的底部内壁开设有第一滑槽（505），所述第一滑槽（505）的内部滑动连接有第一滑块（506），所述第一滑块（506）的右侧通过l形杆（707）连接有清洁刷（507），所述清洁刷（507）的左侧刷毛与底部所述防尘网（504）的右侧接触。

3.根据权利要求2所述的一种智能顶升平台同步控制装置，其特征在于：所述圆盘（503）的圆周外壁连接有若干个弧形齿条（508），若干个弧形齿条（508）以圆盘（503）中心轴为旋转轴阵列设置，所述第一滑块（506）的顶部连接有第二齿条（509），所述第一滑块（506）的背面连接有弹簧（5010），所述弹簧（5010）的后端与箱体（501）的背面内壁连接。

4.根据权利要求3所述的一种智能顶升平台同步控制装置，其特征在于：所述圆盘（503）的左侧设置有疏通机构（6），所述疏通机构（6）包括伸缩杆（601），所述伸缩杆（601）的左端与箱体（501）的左侧内壁连接，所述伸缩杆（601）的右端连接有活动板（602）。

5.根据权利要求4所述的一种智能顶升平台同步控制装置，其特征在于：所述活动板（602）的右侧连接有若干枚柔性探针（603），所述柔性探针（603）与防尘网（504）接触。

6.根据权利要求5所述的一种智能顶升平台同步控制装置，其特征在于：所述传动轴（502）上开设有往复螺旋滑槽（606），所述活动板（602）的顶部连接有竖杆（604），所述竖杆（604）的顶端连接有滚珠（605），所述滚珠（605）滑动连接在往复螺旋滑槽（606）的内部。

7.根据权利要求6所述的一种智能顶升平台同步控制装置，其特征在于：所述箱体（501）的内部设置有吸尘机构（7），所述吸尘机构（7）包括两条第二滑槽（701），所述第二滑槽（701）开设在箱体（501）的左侧内壁，所述第二滑槽（701）的内部滑动连接有第二滑块（702），所述第二滑块（702）的内部右侧连接有电扇（703），所述电扇（703）设置在底部所述防尘网（504）的左侧。

8.根据权利要求7所述的一种智能顶升平台同步控制装置，其特征在于：所述第二滑块（702）而定底部连接有梯形顶块（704），所述第一滑块（506）的左侧连接有横杆（705），所述横杆（705）上连接有三角顶块（706），所述三角顶块（706）的前后两侧斜面分别与两个梯形顶块（704）的底部斜面接触。

9.根据权利要求8所述的一种智能顶升平台同步控制装置，其特征在于：所述l形杆（707）连接在第一滑块（506）的右侧，所述l形杆（707）的顶端连接有吸尘器（708），所述吸尘器（708）设置在底部所述防尘网（504）的右侧。

10.一种智能顶升平台同步控制装置的方法，应用于权利要求1-9任一项所述的一种智能顶升平台同步控制，其特征在于：包括以下步骤：
