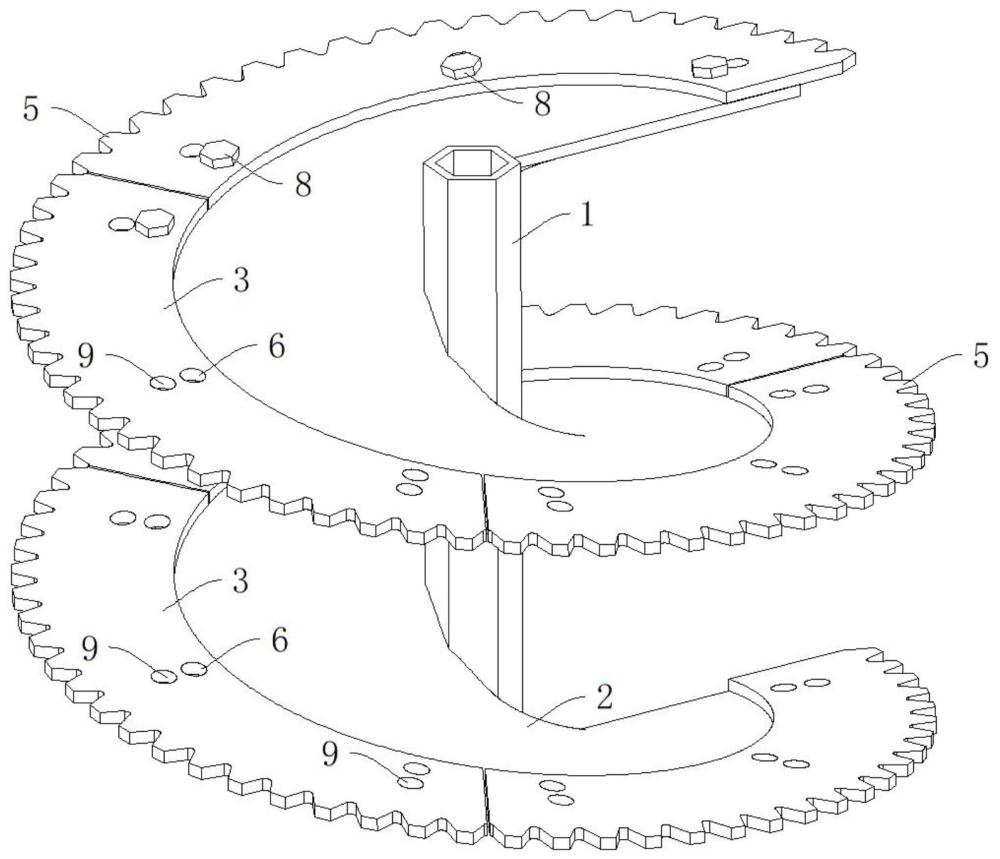

一种螺旋起垄器的制作方法
本技术属于微耕机配件，涉及一种螺旋起垄器。
背景技术：
1、微耕机是一种小型的耕地器械，微耕机以小型柴油机或汽油机为动力，具有重量轻，体积小，结构简单等特点，常见的微耕机通过发动机驱动主轴上固定的起垄刀具旋转，在刀具旋转的过程中，将耕地中的泥土翻起并分到两边形成垄。
2、中国专利公开了一种用于微耕机的起垄刀具[授权公告号为cn221178339u]，包括刀轴，刀轴上设置有沿刀轴的长度方向螺旋延伸的第一刀片，第一刀片的外沿固定连接有随第一刀片螺旋延伸的第二刀片，第二刀片上等距设有若干随第二刀片的外沿螺旋分布的刀齿，第二刀片的耐磨系数大于第一刀片的耐磨系数。
3、上述起垄刀具在第一刀片上固定有耐磨系数更大的第二刀片，虽然提高了使用寿命，但当第二刀片磨损或断裂后，无法对第二刀片进行更换，且无法灵活调整刀具的外径尺寸，通用性差。
技术实现思路
1、本实用新型的目的是针对现有的技术存在上述问题，提出了一种可更换螺旋刀片的螺旋起垄器。
2、本实用新型的目的可通过下列技术方案来实现：
3、一种螺旋起垄器，包括刀轴、沿刀轴长度方向螺旋设于刀轴上的螺旋叶片和沿螺旋叶片的螺旋方向螺旋延伸的螺旋刀片，所述螺旋刀片为若干个且沿螺旋叶片的螺旋方向依次贴设在螺旋叶片的一侧，每个所述螺旋刀片上均设有刀齿，且每个所述螺旋刀片上均设有第一连接孔，所述螺旋叶片上设有与第一连接孔对应设置的第二连接孔，所述螺旋刀片通过穿设于第一连接孔与第二连接孔内的锁紧螺栓可拆卸连接在螺旋叶片上。
4、若干螺旋刀片大小相等，螺旋刀片位于螺旋叶片的边缘处且刀齿向外伸出螺旋叶片，在锁紧螺栓的作用下螺旋刀片与螺旋叶片紧密贴合，每个螺旋刀片均至少通过两颗锁紧螺栓与螺旋叶片固连，当螺旋刀片磨损后方便更换，从而降低使用成本。
5、在上述螺旋起垄器中，所述第二连接孔呈长条形且长度方向沿螺旋叶片的螺旋方向延伸，每个所述第一连接孔均对应设有第三连接孔，所述第三连接孔位于第二连接孔远离刀轴的一侧，若干第三连接孔至与之对应的第一连接孔的距离均相等。
6、每个螺旋刀片上均至少设有两个第一连接孔，位于同一螺旋刀片上的若干第一连接孔沿螺旋刀片的螺旋方向依次设置，第三连接孔设置在螺旋刀片上且与第一连接孔一一对应，位于同一螺旋刀片上的若干第三连接孔也沿螺旋刀片的螺旋方向依次设置。
7、当螺旋刀片径向向外移动后，锁紧螺栓穿设在第一连接孔与第二连接孔内，此时起垄器的外径增大；当螺旋刀片径向向内移动后，锁紧螺栓穿设在第三连接孔与第二连接孔内，此时起垄器的外径减小。位于第一连接孔内的锁紧螺栓的周向位置与位于第三连接孔内的锁紧螺栓的周向位置不同，因此需要设置长条形的第二连接孔来适应锁紧螺栓，满足锁紧螺栓的周向位置。
8、同时方便调节单片螺旋刀片的周向位置。
9、在上述螺旋起垄器中，所述第一连接孔呈长条形且长度方向沿螺旋刀片的螺旋方向延伸，每个所述第二连接孔均对应设有第四连接孔，所述第四连接孔位于第二连接孔远离刀轴的一侧，若干第四连接孔至与之对应的第二连接孔的距离均相等。
10、每个螺旋刀片上均至少设有两个第一连接孔，位于同一螺旋刀片上的若干第一连接孔沿螺旋刀片的螺旋方向依次设置，若干第二连接孔沿螺旋叶片的螺旋方向依次设置，第四连接孔设置在螺旋叶片上且与第二连接孔一一对应，若干第四连接孔也沿螺旋叶片的螺旋方向依次设置。
11、当螺旋刀片径向向外移动后，锁紧螺栓穿设在第一连接孔与第四连接孔内，此时起垄器的外径增大；当螺旋刀片径向向内移动后，锁紧螺栓穿设在第一连接孔与第二连接孔内，此时起垄器的外径减小。位于第二连接孔内的锁紧螺栓的周向位置与位于第四连接孔内的锁紧螺栓的周向位置不同，因此需要设置长条形的第一连接孔来适应锁紧螺栓，满足锁紧螺栓的周向位置。
12、同时方便调节单片螺旋刀片的周向位置。
13、在上述螺旋起垄器中，所述刀轴的一端为第一连接套管，所述刀轴的另一端为第二连接套管，所述第一连接套管的内孔尺寸与第二连接套管的内孔尺寸相等/不等。
14、不同大小的微型机，其变速箱输出轴的粗细不同，将第一连接套管的内孔尺寸与第二连接套管的内孔尺寸设置成不等，使第一连接套管和第二连接套管分别适配不同的微型机，通用性强。
15、在上述螺旋起垄器中，所述刀轴上可拆卸连接有与刀轴同轴设置的副轴，所述副轴上设有沿螺旋叶片的螺旋方向延伸的螺旋副叶片，当副轴与刀轴连接时所述螺旋副叶片的端部抵在螺旋叶片的端部，所述螺旋副叶片上贴设有可调节的螺旋副刀片，所述螺旋副刀片沿螺旋刀片的螺旋方向螺旋延伸，每个螺旋副刀片也设有刀齿。
16、螺旋副刀片可调节且可拆卸与螺旋副叶片连接，其连接方式与螺旋刀片和螺旋叶片的连接方式相同，需改变起垄器的外径时螺旋副刀片与螺旋叶片均要调节，调节到位后均通过锁紧螺栓锁死，每个锁紧螺栓上均螺纹连接有锁紧螺母。
17、增减副轴以调节起垄器的耕幅，提高起垄器的多用性。
18、在上述螺旋起垄器中，所述副轴上具有与刀轴内孔配合设置的连接轴，所述连接轴上具有第五连接孔，所述刀轴上具有第六连接孔，所述第五连接孔与第六连接孔内设有插销，方便连接。
19、在上述螺旋起垄器中，所述螺旋刀片采用锰钢制成。
20、在上述螺旋起垄器中，所述螺旋副刀片采用锰钢制成。
21、与现有技术相比，本螺旋起垄器具有以下优点：
22、螺旋刀片通过锁紧螺栓可拆卸连接在螺旋叶片上，方便对磨损后的螺旋刀片进行拆卸与更换，操作简单便捷，相较于整体更换大大降低用户购买成本；通过调节螺旋刀片的位置来改变起垄器的外径尺寸/通过更换不同宽度的螺旋刀片来改变起垄器的外径尺寸，满足不同的起垄需求；通过设置有不同尺寸的第一连接套管与第二连接套管，使之能与不同起垄器安装；设置副轴可改变起垄器的长度，可根据需求调节起垄器的耕幅；螺旋叶片与螺旋刀片紧贴设置，两者为面接触，相互加强，结构强度高。
1.一种螺旋起垄器，其特征在于，包括刀轴（1）、沿刀轴（1）长度方向螺旋设于刀轴（1）上的螺旋叶片（2）和沿螺旋叶片（2）的螺旋方向螺旋延伸的螺旋刀片（3），所述螺旋刀片（3）为若干个且沿螺旋叶片（2）的螺旋方向依次贴设在螺旋叶片（2）的一侧，每个所述螺旋刀片（3）上均设有刀齿（5），且每个所述螺旋刀片（3）上均设有第一连接孔（6），所述螺旋叶片（2）上设有与第一连接孔（6）对应设置的第二连接孔（7），所述螺旋刀片（3）通过穿设于第一连接孔（6）与第二连接孔（7）内的锁紧螺栓（8）可拆卸连接在螺旋叶片（2）上。
2.根据权利要求1所述的螺旋起垄器，其特征在于，所述第二连接孔（7）呈长条形且长度方向沿螺旋叶片（2）的螺旋方向延伸，每个所述第一连接孔（6）均对应设有第三连接孔（9），所述第三连接孔（9）位于第二连接孔（7）远离刀轴（1）的一侧，若干第三连接孔（9）至与之对应的第一连接孔（6）的距离均相等。
3.根据权利要求1所述的螺旋起垄器，其特征在于，所述第一连接孔（6）呈长条形且长度方向沿螺旋刀片（3）的螺旋方向延伸，每个所述第二连接孔（7）均对应设有第四连接孔（10），所述第四连接孔（10）位于第二连接孔（7）远离刀轴（1）的一侧，若干第四连接孔（10）至与之对应的第二连接孔（7）的距离均相等。
4.根据权利要求1或2或3所述的螺旋起垄器，其特征在于，所述刀轴（1）的一端为第一连接套管（11），所述刀轴（1）的另一端为第二连接套管，所述第一连接套管（11）的内孔尺寸与第二连接套管的内孔尺寸相等/不等。
5.根据权利要求1或2或3所述的螺旋起垄器，其特征在于，所述刀轴（1）上可拆卸连接有与刀轴（1）同轴设置的副轴（12），所述副轴（12）上设有沿螺旋叶片（2）的螺旋方向延伸的螺旋副叶片（13），当副轴（12）与刀轴（1）连接时所述螺旋副叶片（13）的端部抵在螺旋叶片（2）的端部，所述螺旋副叶片（13）上贴设有可调节的螺旋副刀片（14），所述螺旋副刀片（14）沿螺旋刀片（3）的螺旋方向螺旋延伸，每个螺旋副刀片（14）上也设有刀齿（5）。
6.根据权利要求5所述的螺旋起垄器，其特征在于，所述副轴（12）上具有与刀轴（1）内孔配合设置的连接轴（15），所述连接轴（15）上具有第五连接孔（16），所述刀轴（1）上具有第六连接孔（17），所述第五连接孔（16）与第六连接孔（17）内设有插销。
7.根据权利要求1所述的螺旋起垄器，其特征在于，所述螺旋刀片（3）采用锰钢制成。
8.根据权利要求5所述的螺旋起垄器，其特征在于，所述螺旋副刀片（14）采用锰钢制成。
