一种发动机实时多工况智能检测直观图形绘制方法及系统与流程

本发明涉及数据分析，具体涉及一种发动机实时多工况智能检测直观图形绘制方法及系统。

背景技术：

1、随着汽车动力系统智能化发展，发动机运行过程中的转速、负荷、温度、压力等参数呈现出明显的动态变化特征。现有发动机状态检测方法通常基于预设工况区间或固定参数阈值进行判断，主要依赖离线数据分析或经验规则进行工况划分，难以准确反映车辆实际运行过程中多变工况之间的动态转换关系。同时，现有检测结果多以参数列表或简单曲线形式进行展示，缺少与发动机性能特性之间的关联表达，导致运行状态分析过程不够直观，难以及时发现异常运行趋势。

技术实现思路

1、本申请提供了一种发动机实时多工况智能检测直观图形绘制方法及系统，解决了现有技术中发动机工况检测难以适应实时动态变化，且检测结果可视化程度较低的技术问题。

2、本申请的第一个方面，提供了一种发动机实时多工况智能检测直观图形绘制方法，所述方法包括：

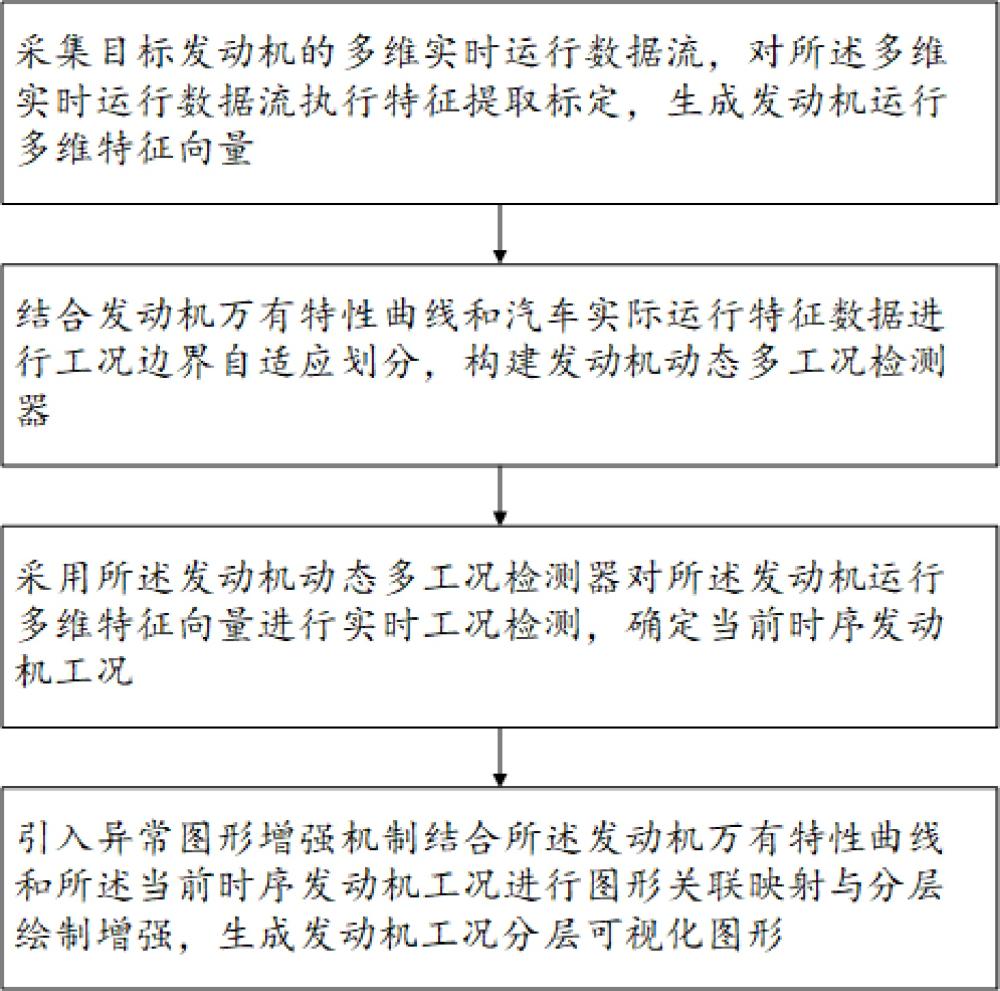

3、采集目标发动机的多维实时运行数据流，对所述多维实时运行数据流执行特征提取标定，生成发动机运行多维特征向量；结合发动机万有特性曲线和汽车实际运行特征数据进行工况边界自适应划分，构建发动机动态多工况检测器；采用所述发动机动态多工况检测器对所述发动机运行多维特征向量进行实时工况检测，确定当前时序发动机工况；引入异常图形增强机制结合所述发动机万有特性曲线和所述当前时序发动机工况进行图形关联映射与分层绘制增强，生成发动机工况分层可视化图形。

4、本申请的第二个方面，提供了一种发动机实时多工况智能检测直观图形绘制系统，所述系统包括：

5、数据标定模块：采集目标发动机的多维实时运行数据流，对所述多维实时运行数据流执行特征提取标定，生成发动机运行多维特征向量；边界划分模块：结合发动机万有特性曲线和汽车实际运行特征数据进行工况边界自适应划分，构建发动机动态多工况检测器；工况检测模块：采用所述发动机动态多工况检测器对所述发动机运行多维特征向量进行实时工况检测，确定当前时序发动机工况；可视化模块：引入异常图形增强机制结合所述发动机万有特性曲线和所述当前时序发动机工况进行图形关联映射与分层绘制增强，生成发动机工况分层可视化图形。

6、本申请中提供的一个或多个技术方案，至少具有如下技术效果或优点：

7、首先，采集目标发动机的多维实时运行数据流，对多维实时运行数据流执行特征提取标定，生成发动机运行多维特征向量。接着，结合发动机万有特性曲线和汽车实际运行特征数据进行工况边界自适应划分，构建发动机动态多工况检测器。然后，采用发动机动态多工况检测器对发动机运行多维特征向量进行实时工况检测，确定当前时序发动机工况。最后，引入异常图形增强机制结合发动机万有特性曲线和当前时序发动机工况进行图形关联映射与分层绘制增强，生成发动机工况分层可视化图形。解决了现有技术中发动机工况检测难以适应实时动态变化，且检测结果可视化程度较低的技术问题，达到了提高发动机多工况检测准确性和运行状态直观展示能力的技术效果。

1.一种发动机实时多工况智能检测直观图形绘制方法，其特征在于，所述方法包括：

2.如权利要求1所述的一种发动机实时多工况智能检测直观图形绘制方法，其特征在于，对所述多维实时运行数据流执行特征提取标定，生成发动机运行多维特征向量，包括：

3.如权利要求1所述的一种发动机实时多工况智能检测直观图形绘制方法，其特征在于，结合发动机万有特性曲线和汽车实际运行特征数据进行工况边界自适应划分，构建发动机动态多工况检测器，包括：

4.如权利要求3所述的一种发动机实时多工况智能检测直观图形绘制方法，其特征在于，将所述汽车实际运行特征数据投影到所述万有特性基准底图上进行工况边界自适应划分，构建发动机动态多工况检测器，包括：

5.如权利要求4所述的一种发动机实时多工况智能检测直观图形绘制方法，其特征在于，启动滑动校准窗口对所述初始多工况区域边界阈值进行自适应校准，确定自适应多工况区域边界阈值，包括：

6.如权利要求1所述的一种发动机实时多工况智能检测直观图形绘制方法，其特征在于，生成发动机工况分层可视化图形，包括：

7.如权利要求6所述的一种发动机实时多工况智能检测直观图形绘制方法，其特征在于，引入异常图形增强机制基于所述当前时序发动机工况对所述发动机万有特性图形进行分层绘制增强，生成发动机工况分层可视化图形，包括：

8.如权利要求7所述的一种发动机实时多工况智能检测直观图形绘制方法，其特征在于，引入异常图形增强机制对所述发动机工况分层图形进行增强，生成发动机工况分层可视化图形，包括：

9.如权利要求8所述的一种发动机实时多工况智能检测直观图形绘制方法，其特征在于，对所述发动机运行多维特征向量进行异常特征识别与分级判定，获得发动机异常等级信息，包括：

10.一种发动机实时多工况智能检测直观图形绘制系统，其特征在于，用于实施权利要求1-9任意一项所述的一种发动机实时多工况智能检测直观图形绘制方法，所述系统包括：
