一种组合式航空记录装置及航空器的制作方法

本技术涉及航空电子，特别是涉及一种组合式航空记录装置及航空器。

背景技术：

1、在现有技术中，现代航空器普遍装有用于记录飞行数据的飞行数据记录器（fdr）和用于记录驾驶舱语音的舱音记录器（cvr），俗称“黑匣子”。目前，fdr和cvr多作为两个独立的设备安装在航空器的不同部位，分别占用空间、布设线缆并连接电源。这种分立式设计存在安装结构复杂、占用空间大、总重量较重、维护不便等问题。对于小型无人机、通用航空器等对空间和重量敏感的航空器而言，两个独立设备的负担尤为突出。

技术实现思路

1、本实用新型所要解决的技术问题是，克服现有技术的不足，提供一种组合式航空记录装置及航空器，结构紧凑，节省空间和材料成本，便于安装和维护，稳定性高。

2、为了解决上述技术问题，本实用新型的技术方案是：

3、一种组合式航空记录装置，包括外壳体、数据采集与处理模块、数据存储模块和独立供电单元；

4、所述外壳体内部通过隔离支架分隔为两个独立的飞行数据记录舱和舱音记录舱；

5、所述数据采集与处理模块设置于飞行数据记录舱内，用于采集并预处理来自航空器各传感器的飞行数据；

6、所述数据存储模块包括第一存储单元和第二存储单元；

7、所述第一存储单元设置于所述飞行数据记录舱内，与所述数据采集与处理模块电性连接，用于存储飞行数据；

8、所述第二存储单元设置于所述舱音记录舱内，用于存储来自驾驶舱音频控制单元的语音数据；

9、所述飞行数据记录舱和舱音记录舱的对外接口集成于共用的多功能接口板上，所述多功能接口板设置于外壳体的侧壁上。

10、进一步，所述隔离支架的材质为陶瓷。

11、进一步，所述外壳体外部还设置有水下定位信标。

12、进一步，所述飞行数据记录舱和舱音记录舱内均设置有防护罩，所述第一存储单元和第二存储单元均设置在防护罩内。

13、进一步，所述防护罩内壁上设置有缓冲垫。

14、进一步，所述独立供电单元为内置蓄电池，用于为整个装置提供应急电力。

15、进一步，所述外壳体外侧还设置有定位柱。

16、进一步，所述外壳体为合金材料制成。

17、本实用新型还提供一种航空器，包括上述的组合式航空记录装置。

18、进一步，所述组合式航空记录装置安装在航空器的电子设备架部位。

19、采用了上述技术方案，本实用新型具有以下的有益效果：

20、1.本实用新型通过将fdr和cvr的功能单元集成在一个外壳体内，并采用物理隔离舱室的设计，极大地减少了整体体积和安装占用空间，特别适合空间有限的航空器，高度集成，节省空间。

21、2.本实用新型通过共享一个外壳体、接口板和部分结构件，减少了重复结构，有效降低了设备总重量。

22、3.本实用新型只需一个安装位，一套线缆布线和一个电源接口，简化了航空器总装时的安装工序，也便于地勤人员进行日常检查和维护。

23、4.本实用新型内部物理隔离设计确保了即使一个功能单元出现故障，如起火，也不会轻易波及另一个功能单元，保证了数据的相对安全。

24、5.本实用新型通过内部保护罩和缓冲垫的设计，可有效保护第一存储单元和第二存储单元，防止其受到更大的损伤。

25、上述说明仅是本申请实施例技术方案的概述，为了能够更清楚了解本申请实施例的技术手段，而可依照说明书的内容予以实施，并且为了让本申请实施例的上述和其它目的、特征和优点能够更明显易懂，以下特举本申请的具体实施方式。

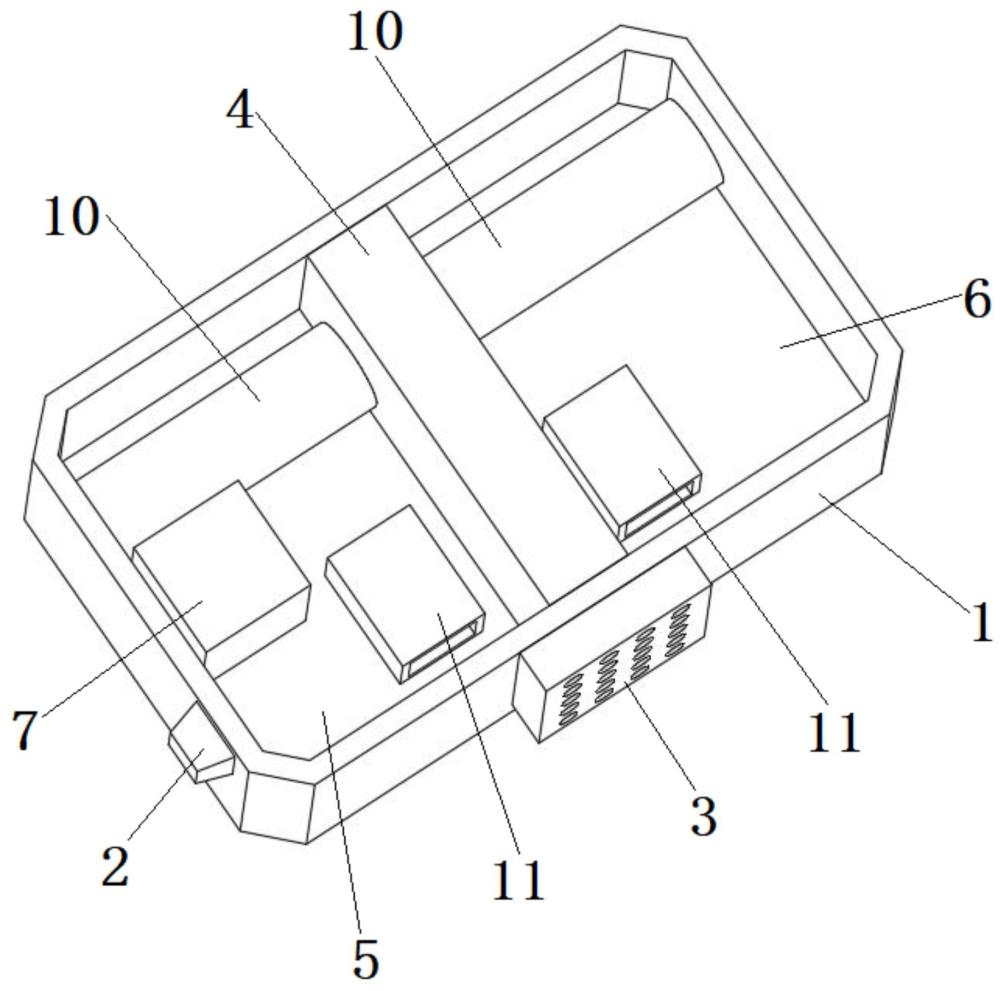

1.一种组合式航空记录装置，其特征在于：包括外壳体（1）、数据采集与处理模块（7）、数据存储模块和独立供电单元（10）；

2.根据权利要求1所述的一种组合式航空记录装置，其特征在于：所述隔离支架（4）的材质为陶瓷。

3.根据权利要求1所述的一种组合式航空记录装置，其特征在于：所述外壳体（1）外部还设置有水下定位信标（2）。

4.根据权利要求1所述的一种组合式航空记录装置，其特征在于：所述飞行数据记录舱（5）和舱音记录舱（6）内均设置有防护罩（11），所述第一存储单元（8）和第二存储单元（9）均设置在防护罩（11）内。

5.根据权利要求4所述的一种组合式航空记录装置，其特征在于：所述防护罩（11）内壁上设置有缓冲垫。

6.根据权利要求1所述的一种组合式航空记录装置，其特征在于：所述独立供电单元（10）为内置蓄电池，用于为整个装置提供应急电力。

7.根据权利要求1所述的一种组合式航空记录装置，其特征在于：所述外壳体（1）外侧还设置有定位柱（12）。

8.根据权利要求1所述的一种组合式航空记录装置，其特征在于：所述外壳体（1）为合金材料制成。

9.一种航空器，其特征在于：包括权利要求1-8任一项所述的组合式航空记录装置。

10.根据权利要求9所述的一种航空器，其特征在于：所述组合式航空记录装置安装在航空器的电子设备架部位。
