一种低成本便捷式密码联锁结构的制作方法

本发明属于密码锁，特别涉及一种低成本便捷式密码联锁结构。

背景技术：

1、公告号为cn106996220b的中国专利公开了一种机械密码锁，包括：底座，包括底板和侧板，底板上设置有多个间隔排布呈一字形的阻隔块；锁舌，包括锁舌本体部和设置在锁舌本体部一端的锁舌控制部，锁舌本体部的底部设置有多个支撑脚，每个支撑脚对应置于每两个阻隔块之间，锁舌控制部上设置有控制杆；锁合机构，包括锁片组件、锁条和弹性件，锁片组件包括锁片和与其过渡配合的锁片转轴，锁片的圆周上设置多个非解锁凹口和一个解锁凹口，锁条的一个侧面上包括多个间隔设置的限位块以及位于锁条两端的锁条限位柱，弹性件对应套设在锁条限位柱上，锁条的另一个侧面上设置有与限位块数量相同的凸起，每个限位块位于每个支撑脚与每个阻隔块之间。

2、上述技术方案存在以下缺陷：该机械密码锁当需要修改密码时，首先需通过转动锁片转轴使锁片上的解锁凹口转动至与其相对的锁条上的凸起相配合，再将改密工具插入工具插口中，与工具插口相通的中心孔增大，使得锁片与锁片转轴实现间隙配合，方能通过旋转密码数字盘带动锁片转轴转动从而使锁片转轴相对锁片自由转动，完成密码设定，这一过程不仅依赖专用工具，还需用户精准把握各步骤的配合时机，操作环节多、步骤繁琐，此外，该机械密码锁的零部件数量众多，结构复杂，装配精度要求苛刻，不利于生产制造，也增加了长期使用中的故障风险和维修难度。

技术实现思路

1、本发明的目的是针对现有技术存在的上述问题，提出了一种低成本便捷式密码联锁结构，本发明所要解决的技术问题是：如何简化结构使用户在修改密码时的操作更加便捷。

2、本发明的上述技术目的可通过以下技术方案得以实现：一种低成本便捷式密码联锁结构，包括外壳、转钮、转轮、锁片以及弹性件，所述转钮活动设置于所述外壳，所述转轮转动设置在所述外壳内；所述转钮能够沿其轴向移动至第一轴向位置或第二轴向位置，当所述转钮处于第一轴向位置时，所述转钮与所述转轮传动连接，转动所述转钮能够带动所述转轮转动，当所述转钮处于第二轴向位置时，所述转钮与所述转轮解除传动连接，所述转钮能够相对所述转轮空转；所述锁片滑动设置在所述外壳内，所述锁片上具有凸起，所述转轮上开设有对应所述凸起的凹口，所述弹性件用于推动所述锁片滑动进而使所述凸起进入所述凹口内。

3、在上述的一种低成本便捷式密码联锁结构中，所述转轮上具有花键孔，所述转钮上具有花键部，当所述转钮处于第一轴向位置时，所述花键部进入所述花键孔内且二者花键配合。

4、在上述的一种低成本便捷式密码联锁结构中，所述转钮上具有避让部，当所述转钮处于第二轴向位置时，所述避让部进入所述花键孔内。

5、在上述的一种低成本便捷式密码联锁结构中，所述锁片上开设有供所述转钮穿过的避让孔，所述避让孔的一侧设置有凸出部，所述转钮上具有定位凸缘，所述凸出部的下表面能够与所述定位凸缘的上表面相抵靠，进而限制所述转钮沿其轴向向外移动。

6、在上述的一种低成本便捷式密码联锁结构中，所述外壳内设置有定位件，所述转钮上具有沿其轴向排布的定位槽一以及定位槽二，所述定位槽一以及所述定位槽二均用于对所述定位件定位，当所述转钮沿其轴向移动时，所述定位件可进入或脱离所述定位槽一或所述定位槽二，当所述转钮处于第一轴向位置时，所述定位件位于所述定位槽一内，当所述转钮处于第二轴向位置时，所述定位件位于所述定位槽二内。

7、在上述的一种低成本便捷式密码联锁结构中，所述外壳内设置有预紧件，所述转轮上具有若干个沿周向均匀分布的凹槽，所述预紧件的端部位于其中一个所述凹槽内，当所述转轮转动时，所述预紧件能够从当前所述凹槽脱离并进入相邻所述凹槽内。

8、在上述的一种低成本便捷式密码联锁结构中，所述弹性件的一端与所述外壳抵靠或连接，所述弹性件的另一端与所述锁片抵靠或连接，所述弹性件采用塑料材质或弹簧钢材质制成。

9、在上述的一种低成本便捷式密码联锁结构中，所述外壳内滑动设置有用于驱动锁舌转动的推块，所述锁片能够推动所述推块滑动，所述外壳内设置有用于对所述推块施力使其复位的复位件一。

10、在上述的一种低成本便捷式密码联锁结构中，所述外壳上滑动设置有移动块，所述移动块用于对所述锁片限位，所述外壳内设置有用于对所述移动块施力使其复位的复位件二。

11、在上述的一种低成本便捷式密码联锁结构中，所述外壳、所述转钮、所述转轮、所述锁片以及所述预紧件均采用塑料材质制成。

12、综上所述，本发明对比于现有技术的有益效果为：

13、通过转钮沿其轴向移动至第一轴向位置或第二轴向位置，即可便捷地实现正常使用与密码修改两种工作状态的即时切换：当转钮处于第一轴向位置时，转钮与转轮形成传动连接，转动转钮即可带动转轮转动，从而实现开锁或闭锁操作，保持正常使用状态；当转钮处于第二轴向位置时，转钮与转轮解除传动连接，转钮能够相对转轮空转，此时密码修改状态生效，用户只需转动转钮至所需刻度，然后再将其沿轴向移动复位至第一轴向位置，即完成密码的变更，整个过程无需借助任何外部专用工具，显著简化了操作步骤并降低了误操作风险，极大提升了用户日常使用的便捷性，此外仅依靠转钮、转轮、锁片及弹性件的配合即可实现可靠的功能，零件数量大幅减少，降低了装配精度要求以及制造成本，适合自动化批量生产。

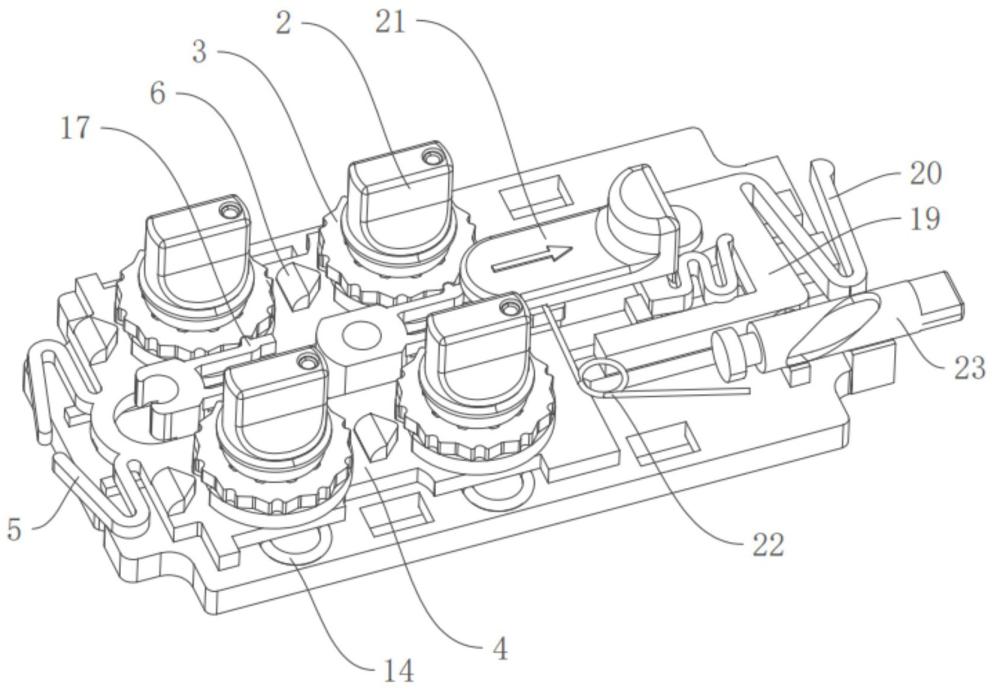

1.一种低成本便捷式密码联锁结构，其特征在于：包括外壳(1)、转钮(2)、转轮(3)、锁片(4)以及弹性件(5)，所述转钮(2)活动设置于所述外壳(1)，所述转轮(3)转动设置在所述外壳(1)内；所述转钮(2)能够沿其轴向移动至第一轴向位置或第二轴向位置，当所述转钮(2)处于第一轴向位置时，所述转钮(2)与所述转轮(3)传动连接，转动所述转钮(2)能够带动所述转轮(3)转动，当所述转钮(2)处于第二轴向位置时，所述转钮(2)与所述转轮(3)解除传动连接，所述转钮(2)能够相对所述转轮(3)空转；所述锁片(4)滑动设置在所述外壳(1)内，所述锁片(4)上具有凸起(6)，所述转轮(3)上开设有对应所述凸起(6)的凹口(7)，所述弹性件(5)用于推动所述锁片(4)滑动进而使所述凸起(6)进入所述凹口(7)内。

2.根据权利要求1所述的一种低成本便捷式密码联锁结构，其特征在于：所述转轮(3)上具有花键孔(8)，所述转钮(2)上具有花键部(9)，当所述转钮(2)处于第一轴向位置时，所述花键部(9)进入所述花键孔(8)内且二者花键配合。

3.根据权利要求2所述的一种低成本便捷式密码联锁结构，其特征在于：所述转钮(2)上具有避让部(10)，当所述转钮(2)处于第二轴向位置时，所述避让部(10)进入所述花键孔(8)内。

4.根据权利要求1或2或3任意一项所述的一种低成本便捷式密码联锁结构，其特征在于：所述锁片(4)上开设有供所述转钮(2)穿过的避让孔(11)，所述避让孔(11)的一侧设置有凸出部(12)，所述转钮(2)上具有定位凸缘(13)，所述凸出部(12)的下表面能够与所述定位凸缘(13)的上表面相抵靠，进而限制所述转钮(2)沿其轴向向外移动。

5.根据权利要求1或2或3任意一项所述的一种低成本便捷式密码联锁结构，其特征在于：所述外壳(1)内设置有定位件(14)，所述转钮(2)上具有沿其轴向排布的定位槽一(15)以及定位槽二(16)，所述定位槽一(15)以及所述定位槽二(16)均用于对所述定位件(14)定位，当所述转钮(2)沿其轴向移动时，所述定位件(14)可进入或脱离所述定位槽一(15)或所述定位槽二(16)，当所述转钮(2)处于第一轴向位置时，所述定位件(14)位于所述定位槽一(15)内，当所述转钮(2)处于第二轴向位置时，所述定位件(14)位于所述定位槽二(16)内。

6.根据权利要求1或2或3任意一项所述的一种低成本便捷式密码联锁结构，其特征在于：所述外壳(1)内设置有预紧件(17)，所述转轮(3)上具有若干个沿周向均匀分布的凹槽(18)，所述预紧件(17)的端部位于其中一个所述凹槽(18)内，当所述转轮(3)转动时，所述预紧件(17)能够从当前所述凹槽(18)脱离并进入相邻所述凹槽(18)内。

7.根据权利要求1或2或3任意一项所述的一种低成本便捷式密码联锁结构，其特征在于：所述弹性件(5)的一端与所述外壳(1)抵靠或连接，所述弹性件(5)的另一端与所述锁片(4)抵靠或连接，所述弹性件(5)采用塑料材质或弹簧钢材质制成。

8.根据权利要求1或2或3任意一项所述的一种低成本便捷式密码联锁结构，其特征在于：所述外壳(1)内滑动设置有用于驱动锁舌(23)转动的推块(19)，所述锁片(4)能够推动所述推块(19)滑动，所述外壳(1)内设置有用于对所述推块(19)施力使其复位的复位件一(20)。

9.根据权利要求1或2或3任意一项所述的一种低成本便捷式密码联锁结构，其特征在于：所述外壳(1)上滑动设置有移动块(21)，所述移动块(21)用于对所述锁片(4)限位，所述外壳(1)内设置有用于对所述移动块(21)施力使其复位的复位件二(22)。

10.根据权利要求6所述的一种低成本便捷式密码联锁结构，其特征在于：所述外壳(1)、所述转钮(2)、所述转轮(3)、所述锁片(4)以及所述预紧件(17)均采用塑料材质制成。
