本发明涉及一种物品用保持器。
背景技术：
1、在现有的物品用保持器中，存在具备锁定机构的卷尺保持器，该锁定机构将安装于卷尺的插入体接收到配置于保持器主体部的插入体接收部，并且通过设置于该保持器主体部的卡止部件进行卡止（例如，参照专利文件1）。在专利文件1所记载的现有技术（以下，也称为“现有技术1”）中，锁定机构通过操作设置于保持器主体部的宽度方向的开关部，来解除设置于保持器主体部的卡止部件与安装于卷尺的插入体的卡止。
2、另外，在另一现有的物品用保持器中，有设置有拔脱防止卡合部的、具备锁定机构的作业用小型器具用保持器，该拔脱防止卡合部防止作业用小型器具的托架从设置于相对于作业者的腰部装卸自如的保持器主体部的托架插入部向上方拔脱（例如，参照专利文件2）。在专利文件2所记载的现有技术（以下，也称为“现有技术2”）中，拔脱防止卡合部经由轴部而转动自如地设置于保持器主体部。根据现有技术2，通过推动操作拔脱防止卡合部的拇指操作部，该拔脱防止卡合部的卡合爪部向身体侧退避转动。因此，拔脱防止卡合部的卡合爪部与所述小型作业器具的托架的拔脱解除。
3、进一步，在另一物品用保持器中，存在具备锁定机构的卷尺携带保持器，该锁定机构设置有脱落防止用的爪和解除部件（例如，参照专利文件3）。根据专利文件3所记载的现有技术（以下也称为“现有技术3”），压入安装于卷尺的插入体的脱落防止用的爪将解除部件向下方按压，由此能够使所述爪后退。由此，解除了设置于卷尺携带保持器上的所述爪相对于安装在卷尺上的所述插入体而压入的状态。
4、现有技术文件
5、专利文件
6、专利文件1：日本特开2018-084538号公报
7、专利文件2：日本特开2020-165860号公报
8、专利文件3：日本特开2006-250887号公报
技术实现思路
1、本发明要解决的问题
2、根据现有技术1~3，能够防止卷尺等物品由于意外的冲击等而违背使用者的意图从保持器脱落。
3、然而，在现有技术1的情况下，由于锁定机构配置在保持器的宽度方向上，因此保持器整体在宽度方向上变大。
4、与此相对，根据现有技术2，通过在保持器的厚度方向上推动（转动）该拔脱防止卡合部的拇指操作部来解除设置于拔脱防止卡合部上的卡合爪部与托架之间的锁定。根据现有技术2，由于拔脱防止卡合部配置在保持器主体部的宽度方向中央，所以能够使保持器整体在宽度方向上不变大。然而，在现有技术2中，在将保持器装着在身体的状态下进行锁定解除操作时，由于必须将拔脱防止卡合部的拇指操作部压入身体侧，所以在操作性上存在改善的余地。
5、另一方面，根据现有技术3，通过仅将解除部件朝下侧压下的合理动作，能够解除插入体与爪的卡止。然而，在现有技术3的情况下，脱落防止用爪是由在保持器主体部上开设的狭缝形成的弹性片，为了解除该爪与插入体的卡合，需要通过压下解除部件，使该解除部件克服其弹性力而使所述脱落防止用爪后退到保持器主体部的内部。即，在现有技术3的情况下，使用者的压下不是能够直接解除脱落防止用的爪与插入体的卡合的动作。因此，现有技术3也在解除锁定时的操作性上有改善的余地。此外，在现有技术3的情况下，由于脱落防止用的爪和解除该爪的卡止的解除部件作为不同部件构成，因此在削减部件件数上存在改善的余地。
6、本发明的目的在于提供一种抑制宽度方向尺寸、操作性良好且结构比较简单的物品用保持器。
7、解决问题的手段

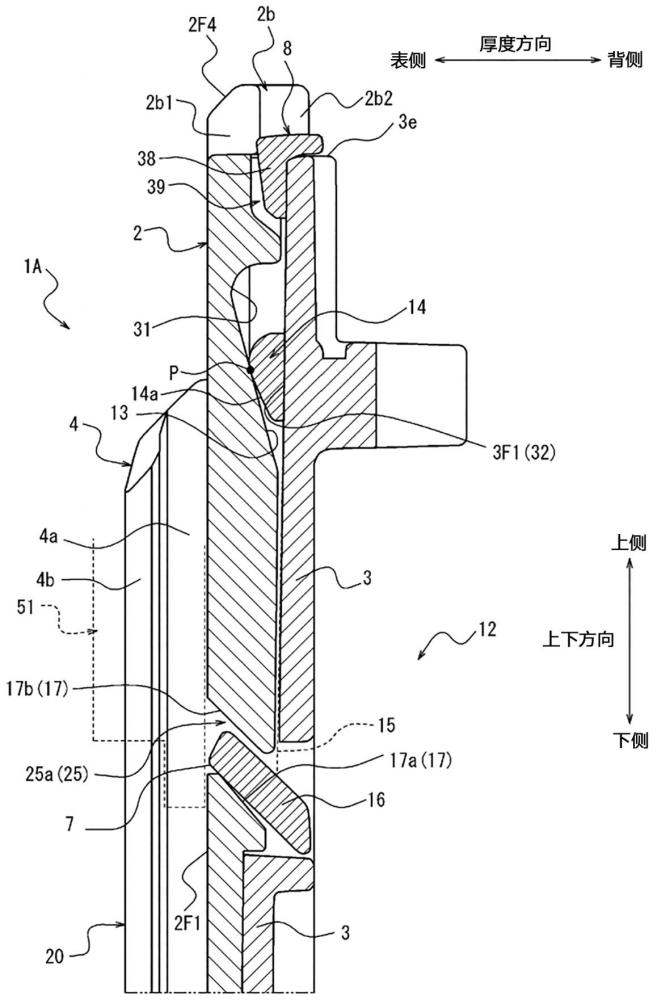

8、（1）本发明的物品用保持器具备：保持器主体，其在厚度方向一侧具备能够供设置于物品的托架沿长度方向滑动的滑动面，并且能够供所述托架出入；锁定部件，其具备能够锁定所述托架的爪，并且配置在所述保持器主体的内部；施力部件，其配置在所述保持器主体与所述锁定部件之间，将该锁定部件向长度方向另一侧弹性地施力；以及锁定解除机构，其在将所述锁定部件克服所述施力部件的弹性力向长度方向一侧压入时，通过使所述爪从所述保持器主体的所述滑动面下沉到所述保持器主体的内部，解除所述爪的锁定，所述锁定解除机构具备：设置于所述保持器主体内部的、沿长度方向延伸的引导面；以及设置于所述锁定部件的、能够以绕所述引导面旋转的方式滑动的滑动旋转轴。
9、（2）在上述（1）的物品用保持器中，所述锁定部件在该锁定部件的厚度方向另一侧具备接触面，该接触面通过与所述保持器主体的接触来限制所述爪的下沉。
10、（3）在上述（1）或（2）的物品用保持器中，所述锁定部件具备在宽度方向突出的宽度方向突起，所述保持器主体在该保持器主体的内部具备接触面，该接触面通过与所述宽度方向突起的接触来限制所述爪的下沉。
11、（4）在上述（1）至（3）中任一个的物品用保持器中，优选地，所述保持器主体具备：具备所述滑动面的基座和安装在所述基座的厚度方向另一侧的基座安装部，所述物品用保持器进一步具备在厚度方向固定所述基座和所述基座安装部的固定部件，所述固定部件配置在所述保持器主体的所述滑动面上。
12、（5）在上述（1）~（4）的任一项的物品用保持器中，该物品用保持器进一步具备：延伸部件，其能够摆动地设置于所述保持器主体的厚度方向另一侧，且沿长度方向延伸；以及螺纹部件，其在使所述延伸部件接近所述保持器主体的状态下，通过设置于所述延伸部件的插入孔可拆卸地螺纹连接于所述保持器主体，所述插入孔的长度方向观察时的轮廓形状中的、位于所述保持器主体侧的保持器主体侧轮廓形状具备沿宽度方向直线延伸的直线轮廓形状，所述螺纹部件在能够与所述延伸部件接触的位置具备与所述插入孔的所述直线轮廓形状配合的平坦面。
13、（6）优选地，上述（5）的物品用保持器在所述保持器主体与所述延伸部件之间具备压出部件，该压出部件将所述延伸部件向远离所述保持器主体的方向压出。
14、（7）在上述（1）~（6）中任一个的物品用保持器中，在所述保持器主体的内部设置有沿长度方向延伸的肋，设置于所述保持器主体的所述引导面以随着朝向长度方向一侧而朝向所述保持器主体的厚度方向另一侧的方式设置于所述肋。
15、（8）在上述（2）的物品用保持器中，所述锁定部件能够在该锁定部件的长度方向一侧端部构成为所述爪，另一方面，该锁定部件的长度方向另一侧端部构成为按压部，该锁定部件的所述接触面是所述锁定部件的厚度方向另一侧面。
16、（9）在上述（3）的物品用保持器中，所述锁定部件能够在该锁定部件的长度方向一侧端部构成为所述爪，另一方面，该锁定部件的长度方向另一侧端部构成为按压部，所述宽度方向突起设置于所述锁定部件的长度方向一侧端部。
17、（10）在上述（1）~（9）中任一个物品用保持器中，优选地，所述保持器主体具备：具备所述滑动面的基座，安装在所述基座的厚度方向另一侧的基座安装部，以及与所述基座一起在长度方向上引导所述托架的引导件，所述引导件一体地设置于所述基座安装部上。
18、（11）在上述（1）~（10）中任一个物品用保持器中，优选地，所述保持器主体备：具备所述滑动面的基座，安装在所述基座的厚度方向另一侧的基座安装部，以及将所述托架定位在所述基座的长度方向的规定位置的止挡件，所述止挡件一体地设置于所述基座上。
19、（12）在上述（1）~（11）中任一个物品用保持器中，优选地，所述保持器主体具备引导孔，所述锁定部件以能够沿长度方向滑动的方式配置于该引导孔，所述引导孔的长度方向另一侧被封闭。
20、（13）在上述（1）~（12）中任一个物品用保持器中，优选地，所述保持器主体具备在该保持器主体的基座安装部中在厚度方向另一侧伸出的伸出部，所述伸出部具备能够容纳所述锁定部件的凹部。
21、（14）在上述（1）~（13）中任一项的物品用保持器中，优选地，所述保持器主体在该保持器主体的所述滑动面的长度方向一侧具备在宽度方向上隔开间隔地沿长度方向延伸的两个长槽。
22、本发明的效果
23、根据本发明，能够提供一种抑制宽度方向尺寸、操作性良好且结构比较简单的物品用保持器。
