一种胶管总成存放用定置柜的制作方法
本技术涉及胶管存放，尤其是涉及一种胶管总成存放用定置柜。
背景技术：
1、胶管总成是液压润滑及气动系统的重要组成元件，承担着液压油、润滑油、压缩空气等介质输送的功能。
2、在轧钢生产现场，胶管总成通常采用随意堆叠或随意悬挂等收纳方式，导致胶管总成之间易出现相互缠绕的情况，从而使胶管总成不便于取用，影响生产效率。
技术实现思路
1、为了减少胶管总成相互缠绕的情况，便于取用胶管总成，本申请提供一种胶管总成存放用定置柜。
2、本申请提供的一种胶管总成存放用定置柜采用如下的技术方案：

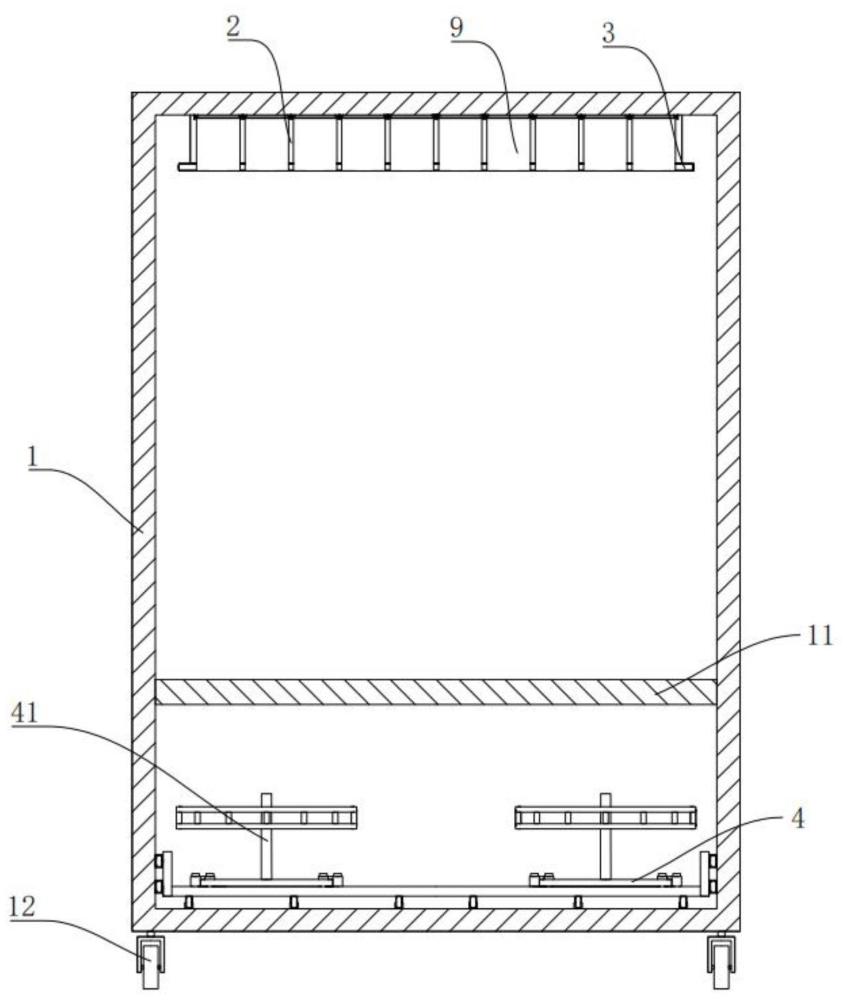

3、一种胶管总成存放用定置柜，包括柜体，所述柜体内顶壁固定设置若干隔板，相邻所述隔板之间形成接头通道，所述隔板底部固定设置卡板，相邻所述卡板之间形成管颈通道，所述管颈通道的宽度小于接头通道的宽度，所述柜体内底壁设置若干底座，所述底座上转动设置支柱，所述支柱侧壁固定设置若干第一支杆，所述第一支杆远离支柱一端共同设置下环架，所述下环架上固定设置若干第二支杆，所述第二支杆顶端共同设置上环架。
4、通过采用上述技术方案，将较短胶管总成的接头插入接头通道，并使较短胶管总成的管颈插入管颈通道，从而使较短的胶管总成竖直卡接于隔板之间，较长的胶管总成盘卷放置于第一支杆、下环架、第二支杆和上环架形成的盘卷架上，从而使不用长度的胶管总成分类存放收纳，减少胶管总成相互缠绕的情况，实现便于取用胶管总成的效果。
5、作为优选，所述柜体内固定设置横板，所述横板侧壁与柜体内壁相互贴合，所述接头通道和管颈通道均位于横板上方，所述底座、支柱、第一支杆、下环架、第二支杆和上环架均位于横板下方。
6、通过采用上述技术方案，横板将柜体内部分为上腔室和下腔室，上腔室用于存放较短的胶管总成，下腔室用于存放较长的胶管总成。
7、作为优选，所述底座底部共同设置抽拉板，所述底座与抽拉板可拆卸连接，所述抽拉板与柜体内壁滑动连接。
8、通过采用上述技术方案，当取用较长的胶管总成时，将抽拉板滑出柜体，使柜体内部的底座暴露，从而便于取用位于柜体内部的胶管总成。
9、作为优选，所述柜体内底壁固定设置若干抽拉导轨，所述抽拉导轨内滚动设置若干抽拉导轮，所述抽拉导轮与抽拉板底部转动连接。
10、通过采用上述技术方案，抽拉板与柜体通过抽拉导轨和抽拉导轮实现滑动连接，并减小抽拉板与柜体之间的摩擦力。
11、作为优选，所述柜体内侧壁固定设置若干辅助导轨，所述辅助导轨内滚动设置辅助导轮，所述抽拉板两端均固定设置侧板，所述辅助导轮与侧板转动连接。
12、通过采用上述技术方案，抽拉板两侧的侧板与柜体通过辅助导轨和辅助导轮实现滑动连接，提高抽拉板滑动时的稳定性。
13、作为优选，所述底座上贯穿开设若干插孔，所述插孔内插设第一插块，所述第一插块上固定设置压块，所述压块远离插块一端固定设置第二插块，所述压块底壁与底座顶壁贴合，所述第一插块朝向第二插块一端与插孔内壁贴合，所述第二插块朝向第一插块一端与底座侧壁贴合，所述第一插块上和第二插块上均贯穿开设定位孔，所述定位孔内插设定位螺栓，所述抽拉板上开设若干定位槽，所述定位槽用于与定位螺栓螺纹连接。
14、通过采用上述技术方案，将底座与抽拉板进行固定时，将第一插块插入插孔，使压块底壁与底座顶壁贴合，此时第一插块朝向第二插块一端与插孔内壁贴合，第二插块朝向第一插块一端与底座侧壁贴合，然后利用定位螺栓贯穿定位孔后与定位槽螺纹连接，从而实现底座与抽拉板固定的效果。
15、作为优选，所述隔板端部固定设置凸块，相邻所述凸块之间转动设置转轴，所述转轴上固定设置挡板，所述挡板外壁设置柔性垫，所述柔性垫用于与卡板端壁抵接，所述转轴上套设扭簧，所述扭簧一端与挡板固定连接，所述扭簧另一端与凸块固定连接。
16、通过采用上述技术方案，当取放隔板之间的胶管总成时，翻转挡板使接头通道和管颈通道暴露，从而便于取放隔板之间的胶管总成，当隔板之间的胶管总成取放完毕后，松开挡板，扭簧复位驱动转轴转动，使柔性垫抵接于卡板端壁，将接头通道和管颈通道遮蔽，减少胶管总成从隔板之间滑脱的情况。
17、作为优选，所述卡板外壁设置橡胶层。
18、通过采用上述技术方案，橡胶层减小卡板划伤胶管总成的情况。
19、作为优选，所述柜体底部设置若干万向轮。
20、通过采用上述技术方案，便于柜体移动。
21、综上所述，本申请包括以下至少一种有益技术效果：
22、1.通过设置柜体、隔板、接头通道、卡板、管颈通道、底座、支柱、第一支杆、下环架、第二支杆和上环架，使不用长度的胶管总成分类存放收纳，减少胶管总成相互缠绕的情况，实现便于取用胶管总成的效果；
23、2.通过设置插孔、第一插块、压块、第二插块、定位孔、定位螺栓和定位槽，实现底座与抽拉板可拆卸连接的效果；
24、3.通过设置凸块、转轴、挡板、柔性垫和扭簧，减少胶管总成从隔板之间滑脱的情况。
1.一种胶管总成存放用定置柜，包括柜体，其特征在于：所述柜体内顶壁固定设置若干隔板，相邻所述隔板之间形成接头通道，所述隔板底部固定设置卡板，相邻所述卡板之间形成管颈通道，所述管颈通道的宽度小于接头通道的宽度，所述柜体内底壁设置若干底座，所述底座上转动设置支柱，所述支柱侧壁固定设置若干第一支杆，所述第一支杆远离支柱一端共同设置下环架，所述下环架上固定设置若干第二支杆，所述第二支杆顶端共同设置上环架。
2.根据权利要求1所述的一种胶管总成存放用定置柜，其特征在于：所述柜体内固定设置横板，所述横板侧壁与柜体内壁相互贴合，所述接头通道和管颈通道均位于横板上方，所述底座、支柱、第一支杆、下环架、第二支杆和上环架均位于横板下方。
3.根据权利要求1所述的一种胶管总成存放用定置柜，其特征在于：所述底座底部共同设置抽拉板，所述底座与抽拉板可拆卸连接，所述抽拉板与柜体内壁滑动连接。
4.根据权利要求3所述的一种胶管总成存放用定置柜，其特征在于：所述柜体内底壁固定设置若干抽拉导轨，所述抽拉导轨内滚动设置若干抽拉导轮，所述抽拉导轮与抽拉板底部转动连接。
5.根据权利要求3所述的一种胶管总成存放用定置柜，其特征在于：所述柜体内侧壁固定设置若干辅助导轨，所述辅助导轨内滚动设置辅助导轮，所述抽拉板两端均固定设置侧板，所述辅助导轮与侧板转动连接。
6.根据权利要求3所述的一种胶管总成存放用定置柜，其特征在于：所述底座上贯穿开设若干插孔，所述插孔内插设第一插块，所述第一插块上固定设置压块，所述压块远离插块一端固定设置第二插块，所述压块底壁与底座顶壁贴合，所述第一插块朝向第二插块一端与插孔内壁贴合，所述第二插块朝向第一插块一端与底座侧壁贴合，所述第一插块上和第二插块上均贯穿开设定位孔，所述定位孔内插设定位螺栓，所述抽拉板上开设若干定位槽，所述定位槽用于与定位螺栓螺纹连接。
7.根据权利要求1所述的一种胶管总成存放用定置柜，其特征在于：所述隔板端部固定设置凸块，相邻所述凸块之间转动设置转轴，所述转轴上固定设置挡板，所述挡板外壁设置柔性垫，所述柔性垫用于与卡板端壁抵接，所述转轴上套设扭簧，所述扭簧一端与挡板固定连接，所述扭簧另一端与凸块固定连接。
8.根据权利要求1所述的一种胶管总成存放用定置柜，其特征在于：所述卡板外壁设置橡胶层。
9.根据权利要求1所述的一种胶管总成存放用定置柜，其特征在于：所述柜体底部设置若干万向轮。
