收音机替代频率功能的实现方法、装置及设备与流程

本发明涉及车载收音机信号处理，尤其涉及一种收音机替代频率功能的实现方法、装置及设备。

背景技术：

1、rds（radio data system，无线广播数据系统）是欧洲广播联盟（ebu）开发的一套数字信息系统，它通过fm广播信号的副载波传输附加数据信息。rds标准中定义了af（alternative frequencies，替代频率）功能，其目的是当收音机当前接收频率的信号质量变差时，能够自动切换到同一电台在其他频率上的广播信号，从而确保收听不中断。

2、在rds标准中，af信息通过group type 0a数据组传输。每个0a组包含4个数据块（block 0~3），其中block 3中携带了两个替代频率的编码值。编码值范围为1~204，分别对应87.5mhz~107.9mhz的vhf频段（每个步进0.1mhz）。一个完整的af码表最多可包含25个替代频率。

3、现有技术方案中，af功能的典型实现方式为：

4、1、收音机芯片通过rds解码器获取rds数据，软件定时读取rds数据块；

5、2、从block 3中提取af频率编码值，解析为实际频率后存入替代频率表；

6、3、周期性检测当前频率的信号质量（如rssi接收信号强度指示）；

7、4、当信号质量低于阈值时，遍历替代频率表，依次调谐到各个替代频率；

8、5、在每个替代频率上检测信号质量，选择信号达标的频率进行切换。

9、现有技术方案存在的缺点是：

10、缺点一：替代频率切换时无法确认同一电台身份，可能切换到非本电台的替代频率。

11、现有方案仅依据信号强度选择替代频率，但未验证替代频率是否属于同一广播节目。不同电台可能共用相同频率（在不同地区），仅凭信号强度切换会导致串台。

12、缺点二：信号质量检测缺乏稳定性判断，容易因瞬时信号波动触发不必要的切换。

13、现有方案通常在单次检测到信号弱时即触发af切换，但实际驾驶过程中信号强度会因遮挡、多径效应等因素瞬时波动，单次检测容易误判。

14、缺点三：替代频率表接收过程中缺乏去重校验，可能导致频率表重复存储。

15、现有方案在接收af码表时，通常直接将新接收到的频率追加存储，未检查是否与已有频率重复。这会导致频率表冗余，增加后续遍历切换时的不必要时间开销。

16、缺点四：替代频率切换过程中，可能因信号质量检测不准误切，造成收台中断。

17、现有方案在遍历替代频率时，可能某个替代频率信号质量检测不准确，切换到了信号差的替代频率，且未能及时地将调谐器恢复到原来的接收频率，这会导致在切换过程中收音机出现中断或插播其他电台声音的情况。

18、缺点五：af功能未与rds状态机深度耦合，在搜索、预设等操作时可能产生冲突。

19、现有方案的af功能通常作为独立模块运行，未考虑与收音机其他操作（如手动搜台、预设台操作、频率设置等）的互斥关系，可能在用户操作时产生冲突。

技术实现思路

1、本发明解决的问题在于，提供了一种收音机替代频率功能的实现方法、装置及设备。

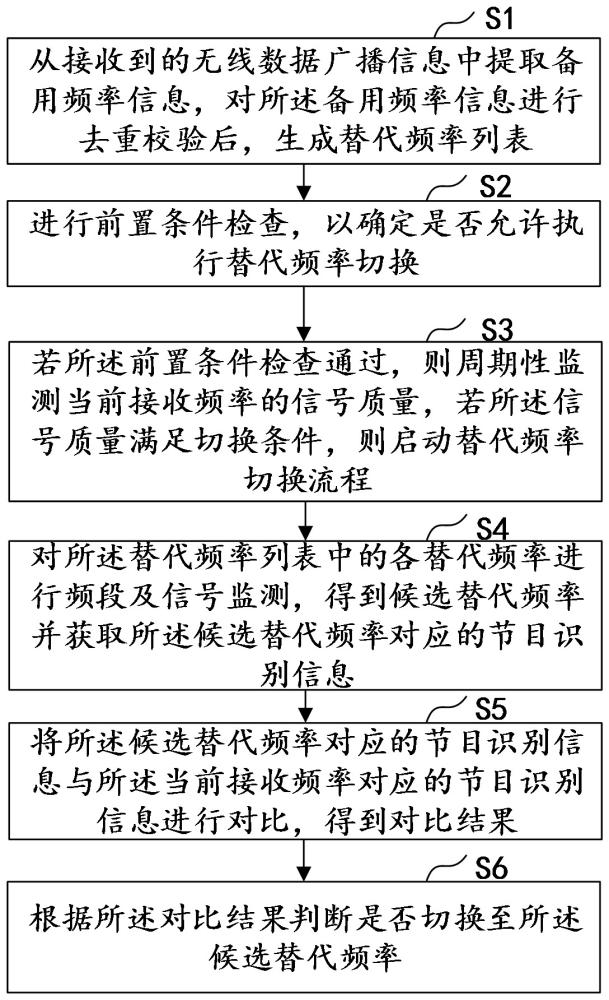

2、第一方面，本发明实施例提供了一种收音机替代频率功能的实现方法，其包括：

3、从接收到的无线数据广播信息中提取备用频率信息，对所述备用频率信息进行去重校验后，生成替代频率列表；

4、进行前置条件检查，以确定是否允许执行替代频率切换；

5、若所述前置条件检查通过，则周期性监测当前接收频率的信号质量，若所述信号质量满足切换条件，则启动替代频率切换流程；

6、对所述替代频率列表中的各替代频率进行频段及信号监测，得到候选替代频率并获取所述候选替代频率对应的节目识别信息；

7、将所述候选替代频率对应的节目识别信息与所述当前接收频率对应的节目识别信息进行对比，得到对比结果；

8、根据所述对比结果判断是否切换至所述候选替代频率。

9、第二方面，本发明实施例还提供了一种收音机替代频率功能的实现装置，用于实现第一方面所述的收音机替代频率功能的实现方法，所述实现装置包括：

10、去重校验模块，用于从接收到的无线数据广播信息中提取备用频率信息，对所述备用频率信息进行去重校验后，生成替代频率列表；

11、协同管理模块，用于进行前置条件检查，以确定是否允许执行替代频率切换；

12、信号质量监测模块，用于若所述前置条件检查通过，则周期性监测当前接收频率的信号质量，若所述信号质量满足切换条件，则启动替代频率切换流程；

13、替代频率信号监测模块，用于对所述替代频率列表中的各替代频率进行频段及信号监测，得到候选替代频率并获取所述候选替代频率对应的节目识别信息；

14、电台身份验证模块，用于将所述候选替代频率对应的节目识别信息与所述当前接收频率对应的节目识别信息进行对比，得到对比结果；

15、切换模块，用于根据所述对比结果判断是否切换至所述候选替代频率。

16、第三方面，本发明实施例还提供了一种收音机设备，所述设备包括处理器、通信接口、存储器和通信总线，其中，处理器、通信接口、存储器通过通信总线完成相互间的通信；

17、存储器，用于存放计算机程序；

18、处理器，用于执行存储器上所存放的程序时，实现第一方面所述的收音机替代频率功能的实现方法的步骤。

19、本发明实施例提供了一种收音机替代频率功能的实现方法、装置及设备，方法包括从接收到的无线数据广播信息中提取备用频率信息，对备用频率信息进行去重校验后，生成替代频率列表；进行前置条件检查，以确定是否允许执行替代频率切换；若前置条件检查通过，则周期性监测当前接收频率的信号质量，若信号质量满足切换条件，则启动替代频率切换流程；对替代频率列表中的各替代频率进行频段及信号监测，得到候选替代频率并获取候选替代频率对应的节目识别信息；将候选替代频率对应的节目识别信息与当前接收频率对应的节目识别信息进行对比，得到对比结果；根据对比结果判断是否切换至候选替代频率。通过电台身份验证、连续多次检测及协同管理，解决了串台、误切换、切换中断及操作冲突问题，提高了收音机替代频率切换的准确性和稳定性。

1.一种收音机替代频率功能的实现方法，其特征在于，包括：

2.根据权利要求1所述的收音机替代频率功能的实现方法，其特征在于，所述从接收到的无线数据广播信息中提取备用频率信息，对所述备用频率信息进行去重校验后，生成替代频率列表，包括：

3.根据权利要求1所述的收音机替代频率功能的实现方法，其特征在于，所述进行前置条件检查，以确定是否允许执行替代频率切换，包括：

4.根据权利要求1所述的收音机替代频率功能的实现方法，其特征在于，所述周期性监测当前接收频率的信号质量，若所述信号质量满足切换条件，则启动替代频率切换流程，包括：

5.根据权利要求1所述的收音机替代频率功能的实现方法，其特征在于，所述对所述替代频率列表中的各替代频率进行频段及信号监测，得到候选替代频率并获取所述候选替代频率对应的节目识别信息，包括：

6.根据权利要求5所述的收音机替代频率功能的实现方法，其特征在于，所述对所述替代频率列表中的各替代频率进行频段及信号监测，得到候选替代频率并获取所述候选替代频率对应的节目识别信息，还包括

7.根据权利要求1所述的收音机替代频率功能的实现方法，其特征在于，所述将所述候选替代频率对应的节目识别信息与所述当前接收频率对应的节目识别信息进行对比，得到对比结果，包括：

8.根据权利要求1所述的收音机替代频率功能的实现方法，其特征在于，所述根据所述对比结果判断是否切换至所述候选替代频率，包括：

9.一种收音机替代频率功能的实现装置，用于实现权利要求1-8中任一项所述的收音机替代频率功能的实现方法，其特征在于，所述实现装置包括：

10.一种收音机设备，其特征在于，所述设备包括处理器、通信接口、存储器和通信总线，其中，处理器、通信接口、存储器通过通信总线完成相互间的通信；
