一种激光传感器端子压接安装装置的制作方法

本技术涉及端子压接，尤其涉及一种激光传感器端子压接安装装置。

背景技术：

1、随着激光扫描技术的迅速发展，激光扫描传感器在各个领域得到广泛应用，特别是现在智能化设备的广泛普及，比如智慧工厂、智能交通、自动驾驶、智能设备等都应用到了激光扫描传感器，通过激光扫描传感器对外界物体的扫描采集实物数据反馈到分析上位机，从而做出一系列的判断，实现机械设备的智能化功能。这就要求激光扫描传感器组装更加方便、迅速。所以就需要一种装置在激光传感器组装时，快速准确的压线线缆安装位置。

2、目前，在安装端子时，一般都是人为按照顺序一次按压，但是有些特殊型号，无法逐一按压，需空余位置进行安装，容易出现错装、漏装等错误现象。因此，亟需研发一款专用的激光传感器端子压接安装装置，以解决现有技术痛点，契合行业发展与生产实际需求。基于此，本实用新型提出了一种激光传感器端子压接安装装置。

技术实现思路

1、本实用新型的目的是提供一种激光传感器端子压接安装装置，解决上述提到的问题。

2、为解决上述技术问题，本实用新型采用如下技术方案：

3、本实用新型一种激光传感器端子压接安装装置，包括设置在安装平台上方的龙门架，所述龙门架上设置有直线轨道机构，所述直线轨道机构的前端设置有丝杠机构，所述丝杠机构上左右移动设置有气缸固定件，所述气缸固定件的底部设置有气缸，所述气缸的伸缩端设置有连接压板，所述连接压板的另一端配适有设置在所述安装平台上端面的端子放置机构。

4、进一步的，所述丝杠机构包括对称设置在所述直线轨道机构两侧的支撑板，所述支撑板之间设置有位于中间位置的丝杠和上下对称分布在丝杠两侧的限位滑杆；所述丝杠上螺纹连接着丝母块，所述丝母块的上下部可滑动的设置在所述限位滑杆上；所述丝杠的一端穿出所述支撑板后连接着正反转电机。

5、进一步的，所述直线轨道机构包括直线轨道，所述直线轨道上可滑动的设置有轨道滑块，所述轨道滑块与所述丝母块设置在一起。

6、进一步的，所述直线轨道上用于检测所述轨道滑块运动行程的光电感应限位装置。

7、进一步的，所述安装平台的一侧位置上设置有单片机控制系统，所述单片机控制系统电性连接着所述正反转电机和光电感应限位装置，所述单片机控制系统的前端设置有控制所述气缸气路开关的脚踏开关。

8、进一步的，所述端子放置机构包括定位件，所述定位件的侧壁上开设有与端子相匹配的定位槽，所述定位槽槽口位置上设置有夹紧片，所述夹紧片通过导向杆与所述定位件连接在一起，所述导向杆的两侧位置上对称设置有弹簧，所述弹簧的一端设置在所述定位件上，另一端设置在所述夹紧片上；所述导向杆穿出所述夹紧片的一端设置有偏心轮锁紧扳手。

9、进一步的，所述夹紧片的上部与所述定位槽之间相互作用夹紧所述端子。

10、与现有技术相比，本实用新型的有益技术效果：

11、该实用新型激光传感器端子压接安装装置能实现机械动作与人工操作的精准交替配合，既保障线缆放置等人工干预步骤的有序进行，又可通过分步触发降低操作误差与部件损伤风险，还能解放操作人员双手、提升操作安全性与便捷性，最终保障小型激光传感器端子压接组装的精度与效率。

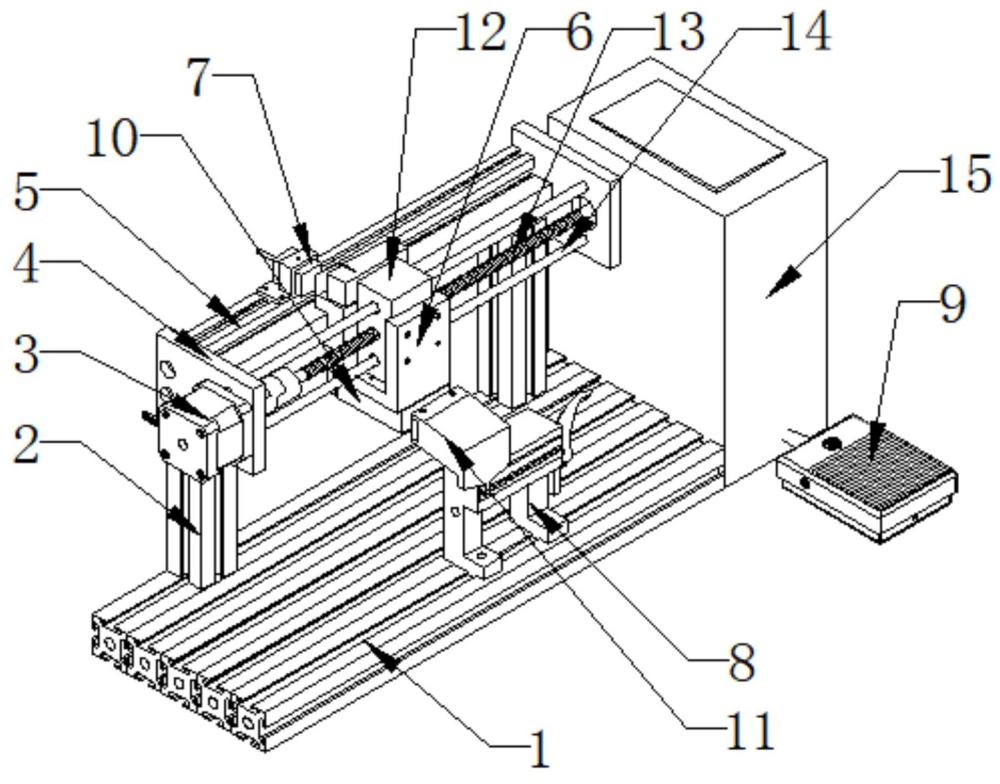

1.一种激光传感器端子压接安装装置，其特征在于：包括设置在安装平台（1）上方的龙门架（2），所述龙门架（2）上设置有直线轨道机构（5），所述直线轨道机构（5）的前端设置有丝杠机构，所述丝杠机构上左右移动设置有气缸固定件（6），所述气缸固定件（6）的底部设置有气缸（10），所述气缸（10）的伸缩端设置有连接压板（11），所述连接压板（11）的另一端配适有设置在所述安装平台（1）上端面的端子放置机构（8）。

2.根据权利要求1所述的激光传感器端子压接安装装置，其特征在于：所述丝杠机构包括对称设置在所述直线轨道机构（5）两侧的支撑板（4），所述支撑板（4）之间设置有位于中间位置的丝杠（13）和上下对称分布在丝杠（13）两侧的限位滑杆（14）；所述丝杠（13）上螺纹连接着丝母块（12），所述丝母块（12）的上下部可滑动的设置在所述限位滑杆（14）上；所述丝杠（13）的一端穿出所述支撑板（4）后连接着正反转电机（3）。

3.根据权利要求2所述的激光传感器端子压接安装装置，其特征在于：所述直线轨道机构（5）包括直线轨道（501），所述直线轨道（501）上可滑动的设置有轨道滑块（502），所述轨道滑块（502）与所述丝母块（12）设置在一起。

4.根据权利要求3所述的激光传感器端子压接安装装置，其特征在于：所述直线轨道（501）上用于检测所述轨道滑块（502）运动行程的光电感应限位装置（7）。

5.根据权利要求4所述的激光传感器端子压接安装装置，其特征在于：所述安装平台（1）的一侧位置上设置有单片机控制系统（15），所述单片机控制系统（15）电性连接着所述正反转电机（3）和光电感应限位装置（7），所述单片机控制系统（15）的前端设置有控制所述气缸（10）气路开关的脚踏开关（9）。

6.根据权利要求1所述的激光传感器端子压接安装装置，其特征在于：所述端子放置机构（8）包括定位件（801），所述定位件（801）的侧壁上开设有与端子（16）相匹配的定位槽（805），所述定位槽（805）槽口位置上设置有夹紧片（802），所述夹紧片（802）通过导向杆与所述定位件（801）连接在一起，所述导向杆的两侧位置上对称设置有弹簧（804），所述弹簧（804）的一端设置在所述定位件（801）上，另一端设置在所述夹紧片（802）上；所述导向杆穿出所述夹紧片（802）的一端设置有偏心轮锁紧扳手（803）。

7.根据权利要求6所述的激光传感器端子压接安装装置，其特征在于：所述夹紧片（802）的上部与所述定位槽（805）之间相互作用夹紧所述端子（16）。
