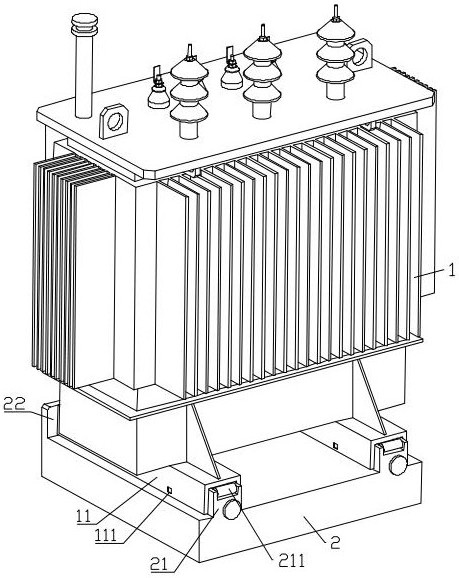

一种易于安装的油浸式变压器的制作方法

本技术涉及电力设备，具体是指一种易于安装的油浸式变压器。

背景技术：

1、油浸式变压器是电力系统中实现电压变换、电能传输的核心设备，广泛应用于变电站、工厂、居民区等场景。其安装过程需将变压器主体精准固定在安装座上，确保运行时的稳定性与安全性。现有油浸式变压器在安装过程中存在以下不足：

2、传统变压器多通过多组螺栓直接将底座与安装座固定，需多人协作对齐螺栓孔，且变压器重量大，调整位置时费力，单次安装耗时较长；人工调整变压器位置时，难以精准对齐固定孔，易出现偏差导致安装失败，或因固定不牢引发运行振动；后期检修或更换变压器时，需逐一拆卸螺栓，操作繁琐且影响维护效率。

技术实现思路

1、针对上述情况，为克服现有技术的缺陷，本实用新型提供一种安装便捷、定位精准、拆卸高效、固定稳定的易于安装的油浸式变压器。

2、本实用新型采取的技术方案如下：本实用新型一种易于安装的油浸式变压器，包括油浸式变压器主体、安装座和固定机构，所述油浸式变压器主体底部设有支撑梁，所述安装座顶部设有用于对支撑梁进行支撑的支撑台，所述固定机构包括双向螺纹杆和对称设置在双向螺纹杆上的两组固定组件，所述支撑台内设有空腔，所述双向螺纹杆旋转设于空腔内，所述固定组件包括固定插杆和螺母块，所述螺母块通过螺纹套接于双向螺纹杆上，所述螺母块底部设有滑块，所述空腔内设有滑槽，所述滑块滑动设于滑槽内，所述支撑梁上设有第二固定孔，所述支撑台上设有与空腔连通的第一固定孔，所述固定插杆插接于第二固定孔和第一固定孔内，所述固定插杆位于空腔内的一端上设有延伸板，所述延伸板上设有弹簧，所述弹簧固定于空腔内壁上，所述固定插杆上设有第二斜面，所述螺母块上设有与第二斜面相配合的第一斜面，通过所述双向螺纹杆驱动螺母块移动的过程时，所述固定插杆在第二固定孔和第一固定孔内滑动，同时所述第二斜面和第一斜面始终滑动接触。

3、优选的，所述螺母块上设有限位凸台，通过设置所述限位凸台能避免固定插杆与双向螺纹杆发生干预，同时确保所述第二斜面和第一斜面始终滑动接触，当所述限位凸台与延伸板接触时，所述固定插杆从第二固定孔内移出并收至第一固定孔内，取消对油浸式变压器主体的固定，此时通过设置限位凸台对固定插杆的最远移动距离进行限制，避免固定插杆与双向螺纹杆发生干预，当所述限位凸台与空腔内壁接触时，所述固定插杆插入第二固定孔内，实现对油浸式变压器主体的固定，此时通过空腔内壁对限位凸台进行抵挡，避免螺母块移动距离过远而与第二斜面脱离。

4、优选的，所述支撑台顶部旋转设有转动辊，所述转动辊均匀间隔设有若干组，所述转动辊与支撑梁滚动接触。

5、进一步优选的，所述安装座后侧设有挡板，所述挡板用于对油浸式变压器主体进行定位，确保第二固定孔和第一固定孔对齐。

6、进一步优选的，所述双向螺纹杆的一端设有手轮。

7、优选的，所述固定机构对称设有两组。

8、采用上述结构本实用新型取得的有益效果如下：支撑台顶部的转动辊将滑动摩擦变为滚动摩擦，单人即可推动重型变压器移动调整位置；挡板自动定位确保固定孔对齐，无需反复校准；旋转手轮即可通过双向螺纹杆驱动固定插杆插入固定孔，操作简单，省时省力。反向旋转手轮，螺母块反向移动，固定插杆在弹簧弹力作用下自动脱离第二固定孔，无需逐一拆卸螺栓，节省拆卸时间，大幅提升检修或更换效率。

1.一种易于安装的油浸式变压器，包括油浸式变压器主体（1）、安装座（2）和固定机构（3），其特征在于：所述油浸式变压器主体（1）底部设有支撑梁（11），所述安装座（2）顶部设有用于对支撑梁（11）进行支撑的支撑台（21），所述固定机构（3）包括双向螺纹杆（31）和对称设置在双向螺纹杆（31）上的两组固定组件，所述支撑台（21）内设有空腔（23），所述双向螺纹杆（31）旋转设于空腔（23）内，所述固定组件包括固定插杆（32）和螺母块（33），所述螺母块（33）通过螺纹套接于双向螺纹杆（31）上，所述螺母块（33）底部设有滑块（333），所述空腔（23）内设有滑槽，所述滑块（333）滑动设于滑槽内，所述支撑梁（11）上设有第二固定孔（111），所述支撑台（21）上设有与空腔（23）连通的第一固定孔（212），所述固定插杆（32）插接于第二固定孔（111）和第一固定孔（212）内，所述固定插杆（32）位于空腔（23）内的一端上设有延伸板（321），所述延伸板（321）上设有弹簧（34），所述弹簧（34）固定于空腔（23）内壁上，所述固定插杆（32）上设有第二斜面（322），所述螺母块（33）上设有与第二斜面（322）相配合的第一斜面（331），通过所述双向螺纹杆（31）驱动螺母块（33）移动的过程时，所述固定插杆（32）在第二固定孔（111）和第一固定孔（212）内滑动，同时所述第二斜面（322）和第一斜面（331）始终滑动接触。

2.根据权利要求1所述的易于安装的油浸式变压器，其特征在于：所述螺母块（33）上设有限位凸台（332），通过设置所述限位凸台（332）能避免固定插杆（32）与双向螺纹杆（31）发生干预，同时确保所述第二斜面（322）和第一斜面（331）始终滑动接触，当所述限位凸台（332）与延伸板（321）接触时，所述固定插杆（32）从第二固定孔（111）内移出并收至第一固定孔（212）内，取消对油浸式变压器主体（1）的固定，此时通过设置限位凸台（332）对固定插杆（32）的最远移动距离进行限制，避免固定插杆（32）与双向螺纹杆（31）发生干预，当所述限位凸台（332）与空腔（23）内壁接触时，所述固定插杆（32）插入第二固定孔（111）内，实现对油浸式变压器主体（1）的固定，此时通过空腔（23）内壁对限位凸台（332）进行抵挡，避免螺母块（33）移动距离过远而与第二斜面（322）脱离。

3.根据权利要求1所述的易于安装的油浸式变压器，其特征在于：所述支撑台（21）顶部旋转设有转动辊（211），所述转动辊（211）均匀间隔设有若干组，所述转动辊（211）与支撑梁（11）滚动接触。

4.根据权利要求1所述的易于安装的油浸式变压器，其特征在于：所述安装座（2）后侧设有挡板（22），所述挡板（22）用于对油浸式变压器主体（1）进行定位，确保第二固定孔（111）和第一固定孔（212）对齐。

5.根据权利要求1所述的易于安装的油浸式变压器，其特征在于：所述双向螺纹杆（31）的一端设有手轮（311）。

6.根据权利要求1所述的易于安装的油浸式变压器，其特征在于：所述固定机构（3）对称设有两组。
