一种接线板降阻夹的制作方法

本技术涉及电力接线板连接，特别是一种接线板降阻夹。

背景技术：

1、在配网系统中，接线板是开关、刀闸与导线的连接关键部位。目前，由于部分电网设备比较老旧，且设备维护量大，长期处于室外工况环境较差的条件中，受风沙、温差等因素影响，易造成设备热胀冷缩、表面氧化，从而导致接线板接触电阻变大，引发发热情况。接线板长期发热会加速设备老化，存在引起火灾、设备跳闸事故的风险，严重影响电网供电质量与社会舆论口碑。

2、针对上述发热问题，目前主要存在两种处理方式：一是传统的停电检修，但在网架薄弱、单线单变的情况下，经常出现负荷不能转带，停电作业将引发大量投诉，处理困难重重；二是运维加强监测，但这仅是一种被动手段，无法从根本上解决实际问题。因此，在电网改造滞后、负荷无法转移的紧急场景下，传统的停电检修模式已难以满足当前电网安全稳定运行及供电连续性的迫切需求。

3、为解决上述问题，现提供一种接线板降阻夹，能够在不停电状态下快速、有效降低接触电阻，适用于特殊紧急维修工作。

技术实现思路

1、针对上述情况，为克服现有技术之缺陷，本实用新型提供了一种接线板降阻夹，有效的解决了传统的停电检修模式已难以满足当前电网安全稳定运行及供电连续性的迫切需求的问题。

2、其解决的技术方案是，包括开口朝下的u形架，u形架左右两侧壁上均有多个弹片，弹片下端靠近u形架中心的一侧设置楔状的倒尖部，处于同一侧的多个弹片沿前后方向均布，弹片的下端与u形架之间经插销铰接在一起，u形架腔内上端有多个软连片，软连片能将两侧的弹片连通在一起；弹片与u形架侧板之间设有高弹力弹簧片，高弹力弹簧片一端与u形架侧壁之间经固定轴铰接，高弹力弹簧片另一端与其所对应的弹片接触。

3、进一步地，所述的弹片的下端为倾斜面，左右两侧弹片的倾斜面形成开口向下的v状。

4、进一步地，所述的u形架由多个钣金拼接组装而成。

5、进一步地，所述的u形架上、左、右三侧均有套筒及挂环。

6、本实用新型结构巧妙，能够在不停电状态下快速、有效降低接触电阻，适用于特殊紧急维修工作。

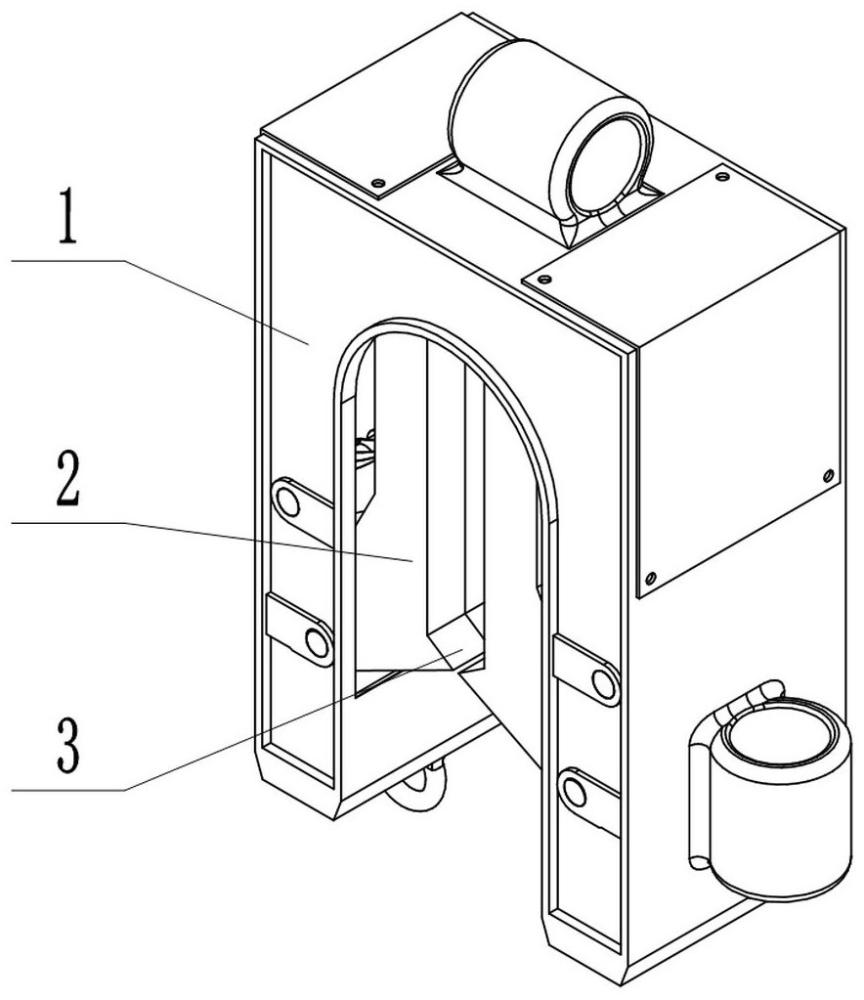

1.一种接线板降阻夹，其特征在于，包括开口朝下的u形架（1），u形架（1）左右两侧壁上均有多个弹片（2），弹片（2）下端靠近u形架（1）中心的一侧设置楔状的倒尖部（3），处于同一侧的多个弹片（2）沿前后方向均布，弹片（2）的下端与u形架（1）之间经插销（4）铰接在一起，u形架（1）腔内上端有多个软连片（5），软连片（5）能将两侧的弹片（2）连通在一起；弹片（2）与u形架（1）侧板之间设有高弹力弹簧片（6），高弹力弹簧片（6）一端与u形架（1）侧壁之间经固定轴铰接，高弹力弹簧片（6）另一端与其所对应的弹片（2）接触。

2.根据权利要求1所述的一种接线板降阻夹，其特征在于，所述的弹片（2）的下端为倾斜面，左右两侧弹片（2）的倾斜面形成开口向下的v状。

3.根据权利要求1所述的一种接线板降阻夹，其特征在于，所述的u形架（1）由多个钣金拼接组装而成。

4.根据权利要求1所述的一种接线板降阻夹，其特征在于，所述的u形架（1）上、左、右三侧均有套筒（7）及挂环（8）。
