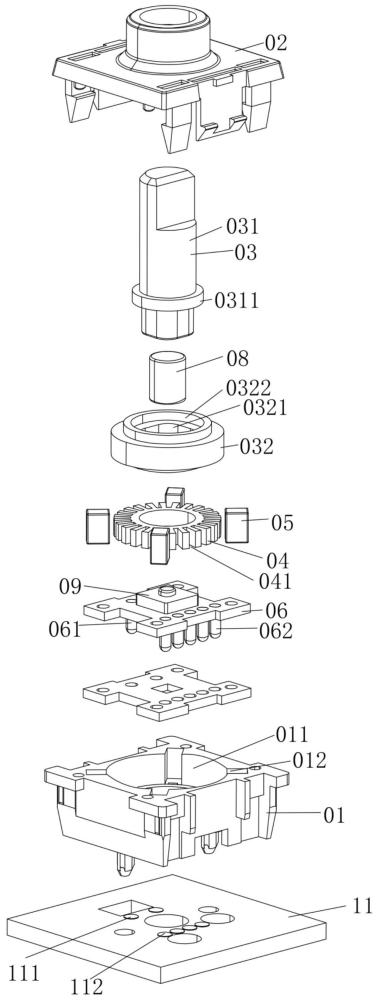

一种霍尔磁悬浮热插拔编码器轴体的制作方法

本技术涉按键开关，尤其涉及一种霍尔磁悬浮热插拔编码器。

背景技术：

1、键盘是最常用也是最主要的输入设备，通过键盘可以将英文字母、汉字、数字、标点符号等输入到计算机中，从而向计算机发出命令、输入数据等。目前，市面上常见的键盘主要包括机械轴键盘和磁轴键盘等，机械轴键盘使用手感好，寿命长，磁轴键盘响应速度、操作灵活。这些轴体一般都只有按压输出信号的功能，对于键盘上需要实现不同功能时则需要额外安装其他功能型结构，比如可转动调节音量的编码器，这些编码器由于结构上的差异，其在键盘上不能与机械轴、磁轴等这些轴体进行互相更换使用，需要独立设置进行安装，无法满足人们对不同情况下的使用需求。

2、并且市面上常见的编码器一般是光栅结构的，其通过一个带“轮辐”的轮子遮断光线来计数的，这些“轮辐”同时也就是光栅滚轮段落感的来源，只需用一个小铁丝抵住轮辐就可以了，滚轮转动的时候刮擦铁丝，就可以形成滚动的段落感，按钮按下的时候，一个小杠杆可以将铁丝拨开，使它和轮辐脱离接触，这时候轮辐就可以自由滚动。这种方式长期使用内部会产生磨损，导致不同位置的精度受损，其手感不佳，并且使用的过程中灰尘或者水分等进入其内，均会影响其正常使用，不利于长期使用。

技术实现思路

1、针对上述不足，本实用新型的目的在于提供一种霍尔磁悬浮热插拔编码器轴体，其使用永磁体对环形转子的磁性吸力可使轴体在自由转动的过程中呈现明显的段落感，有效减少机械磨损带来的产品性能寿命受限的问题以及磨损后手感不均的问题，并且在键盘线路板上可与磁轴、机械轴等轴体进行自由替换，利于满足不同使用者的使用需求，避免整个键盘要替换的问题。本霍尔磁悬浮热插拔编码器轴体结构还具有按压和转动两种不同的使用方式，供不同的功能实现，进一步满足不同人的使用需求。

2、本实用新型为达到上述目的所采用的技术方案是：

3、一种霍尔磁悬浮热插拔编码器轴体，其特征在于：包括一基座、设置于基座上的一上盖、活动设置于所述基座和上盖之间的一操纵件、设置于所述操纵件上的一环形转子，所述环形转子为磁吸材质制成的环形转子，所述环形转子的外环壁间隔设置有凹槽，所述基座内设置有与所述环形转子的凹槽相对的且非接触的至少一永磁体，所述永磁体对环形转子进行磁干涉。

4、作为本实用新型的进一步改进，所述永磁体的宽度大于凹槽开口处的外周长。

5、作为本实用新型的进一步改进，所述基座的中部形成有供所述操纵件进行活动的一活动槽，所述活动槽的侧边上形成有供所述永磁体置入的至少一磁安装槽，所述永磁体的长度大于所述磁安装槽的长度。

6、作为本实用新型的进一步改进，所述操纵件包括活动设置于所述基座和上盖之间的一轴体、设置于所述轴体下部外侧的一带动环，所述环形转子设置于所述带动环内。

7、作为本实用新型的进一步改进，还包括设置于所述基座下部的一轴线路板、以及设置于所述轴线路板上的一霍尔元件，所述轴体的下端嵌合有正对于所述霍尔元件的一感应磁体。

8、作为本实用新型的进一步改进，还包括设置于所述轴线路板上且位于所述轴体下方且与轴线路板电连接的一按压开关，所述带动环和上盖之间形成有供所述轴体进行上下活动的一按压槽，所述基座的内部下底面上形成有让位于所述按压开关的一按压让位槽。

9、作为本实用新型的进一步改进，还包括一键盘线路板，所述基座设置于所述键盘线路板上；所述轴线路板的下端面上设置有向下延伸且与所述按压开关电连接的至少一按压弹簧针、以及向下延伸且与所述霍尔元件电连接的至少一磁感弹簧针，所述键盘线路板上设置有供所述按压弹簧针抵触导通的至少一按压触点、以及供所述磁感弹簧针抵触导通的至少一磁感触点。

10、作为本实用新型的进一步改进，所述轴体的下端整体呈长方体形状，所述带动环的中部形成有整体呈长方形形状且与所述轴体下端相匹配的一轴安装口。

11、作为本实用新型的进一步改进，所述轴体的下部形成有向外凸伸且在按压槽内活动的一限位环台，所述限位环台的直径大于所述轴安装口的直径。

12、作为本实用新型的进一步改进，所述基座的内部下端面上形成有向上延伸且将永磁体抵压限位的至少一磁限位挡板，所述基座的内部下底面上形成有向上延伸并将带动环抵压限位的一按压限位环。

13、本实用新型的有益效果为：

14、通过将本霍尔磁悬浮热插拔编码器轴体设置为包括一基座、设置于基座上的一上盖、活动设置于所述基座和上盖之间的一操纵件、设置于所述操纵件上的一环形转子，所述环形转子为磁吸材质制成的环形转子，所述环形转子的外环壁间隔设置有凹槽，所述基座内设置有与所述环形转子的凹槽相对的且非接触的至少一永磁体，所述永磁体对环形转子进行磁干涉，所述永磁体对环形转子进行磁性吸附，在操纵件被外力带动进行转动时，所述操纵件同时带动设置于其上的环形转子转动，当转动至永磁体对于环形转子上没有凹槽的位置时，环形转子受到永磁体的吸附力强，当转动至永磁体正对环形转子上正对凹槽时，环形转子受到永磁体的吸附力更弱，其间隔的结构设置从而实现明显的段落感，提高本霍尔磁悬浮热插拔编码器轴体的使用体验感，并且无需使用机械结构，有效减少机械磨损带来的产品性能寿命受限的问题以及磨损后手感不均的问题，并且本霍尔磁悬浮热插拔编码器轴体结构简洁，利于装配，有效满足现代生产的发展需求。其还可在键盘线路板上可与磁轴、机械轴等轴体进行自由替换，利于满足不同使用者的使用需求，避免整个键盘要替换的问题。并且本霍尔磁悬浮热插拔编码器轴体结构还具有按压和转动两种不同的使用方式，供不同的功能实现，进一步满足不同人的使用需求。

15、上述是实用新型技术方案的概述，以下结合附图与具体实施方式，对本实用新型做进一步说明。

1.一种霍尔磁悬浮热插拔编码器轴体，其特征在于：包括一基座、设置于基座上的一上盖、活动设置于所述基座和上盖之间的一操纵件、设置于所述操纵件上的一环形转子，所述环形转子为磁吸材质制成的环形转子，所述环形转子的外环壁间隔设置有凹槽，所述基座内设置有与所述环形转子的凹槽相对的且非接触的至少一永磁体，所述永磁体对环形转子进行磁干涉。

2.根据权利要求1所述的霍尔磁悬浮热插拔编码器轴体，其特征在于：所述永磁体的宽度大于凹槽开口处的外周长。

3.根据权利要求1所述的霍尔磁悬浮热插拔编码器轴体，其特征在于：所述基座的中部形成有供所述操纵件进行活动的一活动槽，所述活动槽的侧边上形成有供所述永磁体置入的至少一磁安装槽，所述永磁体的长度大于所述磁安装槽的长度。

4.根据权利要求1所述的霍尔磁悬浮热插拔编码器轴体，其特征在于：所述操纵件包括活动设置于所述基座和上盖之间的一轴体、设置于所述轴体下部外侧的一带动环，所述环形转子设置于所述带动环内。

5.根据权利要求4所述的霍尔磁悬浮热插拔编码器轴体，其特征在于：还包括设置于所述基座下部的一轴线路板、以及设置于所述轴线路板上的一霍尔元件，所述轴体的下端嵌合有正对于所述霍尔元件的一感应磁体。

6.根据权利要求5所述的霍尔磁悬浮热插拔编码器轴体，其特征在于：还包括设置于所述轴线路板上且位于所述轴体下方且与轴线路板电连接的一按压开关，所述带动环和上盖之间形成有供所述轴体进行上下活动的一按压槽，所述基座的内部下底面上形成有让位于所述按压开关的一按压让位槽。

7.根据权利要求6所述的霍尔磁悬浮热插拔编码器轴体，其特征在于：还包括一键盘线路板，所述基座设置于所述键盘线路板上；所述轴线路板的下端面上设置有向下延伸且与所述按压开关电连接的至少一按压弹簧针、以及向下延伸且与所述霍尔元件电连接的至少一磁感弹簧针，所述键盘线路板上设置有供所述按压弹簧针抵触导通的至少一按压触点、以及供所述磁感弹簧针抵触导通的至少一磁感触点。

8.根据权利要求4所述的霍尔磁悬浮热插拔编码器轴体，其特征在于：所述轴体的下端整体呈长方体形状，所述带动环的中部形成有整体呈长方形形状且与所述轴体下端相匹配的一轴安装口。

9.根据权利要求8所述的霍尔磁悬浮热插拔编码器轴体，其特征在于：所述轴体的下部形成有向外凸伸且在按压槽内活动的一限位环台，所述限位环台的直径大于所述轴安装口的直径。
