二次电池的制作方法

本说明书公开的技术涉及二次电池。

背景技术：

1、日本特开2003-168415中公开了一种二次电池，其将在正极集电体上涂布有正极材料的正极板和在负极集电体上涂布有负极材料的负极板隔着隔膜卷绕而制成电极组。根据日本特开2003-168415，公开了：使正极集电体的未涂布正极材料而从隔膜突出的部分塑性变形而形成正极平坦部，在正极平坦部接合正极集电板；以及使负极集电体的未涂布负极材料而从隔膜突出的部分塑性变形而形成负极平坦部，在负极平坦部接合负极集电板。

2、在日本特开平11-354103中公开了一种二次电池用电极板，其中，在集电体的未涂布活性物质层的未涂布部形成有与流动方向(被压制时形成有活性物质层的涂布部延伸的方向)交叉且相互横向排列的多个裂缝。另外，日本特开2000-208129中公开了在集电基板的电极活性物质未涂布区域形成有与集电基板的宽度方向平行的狭缝的锂二次电池。

技术实现思路

1、在片状的集电体的面上涂布有电极活性物质层的电极为了电极活性物质层的高密度化、厚度的均匀化，实施使用了辊的基于规定的压制压力的压制。在集电体中的涂布有电极活性物质层的涂布部与未涂布电极活性物质层的未涂布部，在被压制时的延伸上产生差异，由于这样的延伸的差异，在未涂布部产生起伏、褶皱(以下称为起伏等)成为问题。

2、在这样的状况下，在包括日本特开2003-168415、日本特开平11-354103、日本特开2000-208129在内的现有技术中，抑制上述的起伏等和使未涂布部为了集电而适当地发挥功能的兼顾不充分。

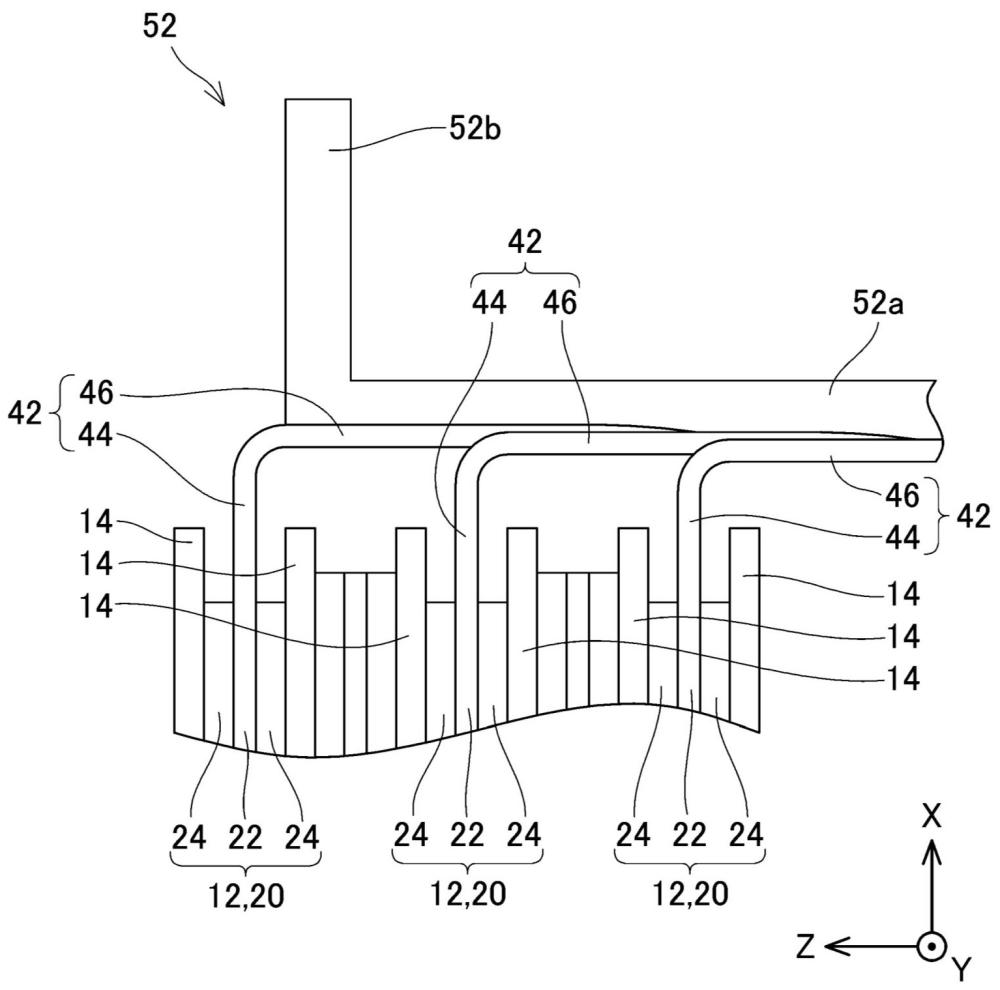

3、本说明书公开了二次电池。所述二次电池具备电极层叠体，所述电极层叠体是在片状的集电体的至少一个面涂布有电极活性物质层的电极以在彼此之间夹着隔膜的方式在第一方向上层叠多个而成的。所述电极具备包含所述集电体的端部且未涂布所述电极活性物质层的未涂布部，所述未涂布部具备从在所述集电体涂布有所述电极活性物质层的涂布部向与所述第一方向交叉的第二方向延伸的近端区域和包含所述端部且相对于所述近端区域折弯的远端区域。并且，多个所述电极分别具备的所述未涂布部的所述远端区域以多个重叠的状态与端子板接合。

4、根据所述结构，多个电极分别具有的远端区域以重叠的状态与端子板接合，因此能够使每个电极的未涂布部可靠地与端子板一体化而作为集电部发挥功能。另外，通过这样的一体化来确保未涂布部作为集电部发挥功能，因此能够使未涂布部自身的尺寸比以往小。因此，所述结构对于抑制未涂布部的起伏等也是有利的。

1.一种二次电池，具备电极层叠体，所述电极层叠体是在片状的集电体的至少一个面涂布有电极活性物质层的电极以在彼此之间夹着隔膜的方式在第一方向上层叠多个而成的，

2.根据权利要求1所述的二次电池，其中，

3.根据权利要求1所述的二次电池，其中，

4.根据权利要求1所述的二次电池，其中，

5.根据权利要求4所述的二次电池，其中，

6.根据权利要求1所述的二次电池，其中，

7.根据权利要求1所述的二次电池，其中，
