继电器的制作方法

本申请涉及电子控制器件，特别是涉及一种继电器。

背景技术：

1、继电器是一种电子控制器件，它具有控制系统(又称输入回路)和被控制系统(又称输出回路)，通常应用于自动控制电路中，其原理实际上是用较小的电流去控制较大电流的一种“自动开关”，故在电路中起着自动调节、安全保护、转换电路等作用。继电器通过动、静触点的结合或分离，实现对电路的控制。

2、然而，动静触点分离的过程中，产生的电弧容易引起继电器失效。

技术实现思路

1、基于此，有必要针对现有的继电器，分断时产生的电弧容易引起继电器失效的问题，提出一种继电器。

2、一种继电器，包括：容置件；接触件组，设于所述容置件，包括沿y轴方向相对设置的动触件组和静触件组，所述动触件组包括动触点，所述静触件组包括对应的静触点，所述静触点和所述动触点彼此面对的两端面中至少一个为阶梯面，所述阶梯面配置为：所述静触点和所述动触点接触时，所述静触点与所述动触点之间形成局部接触区以及位于所述局部接触区一侧的间隙区。

3、一些实施例中，每个动触件组包括动触件，所述动触件包括沿x轴方向的两个动触点，静触件组件包括沿x轴方向的两个静触件，静触件设有与动触点对应的静触点。

4、一些实施例中，每个动触件组包括沿z轴方向设置的两个动触件，每个动触件上的动触点包括沿x轴方向间隔设置的第一动触点和第二动触点；所述静触件包括沿x轴方向设置的第一静触件和第二静触件，所述第一静触件上的静触点与两个动触件的第一动触点在y轴方向上对应；所述第二静触件上的静触点与两个动触件的第二动触点在y轴方向上对应。

5、一些实施例中，所述动触件沿x轴方向设有两个所述动触点；每个所述动触件与对应的所述静触件接触时，形成的两处局部接触区彼此靠近，形成的两处间隙区彼此远离。

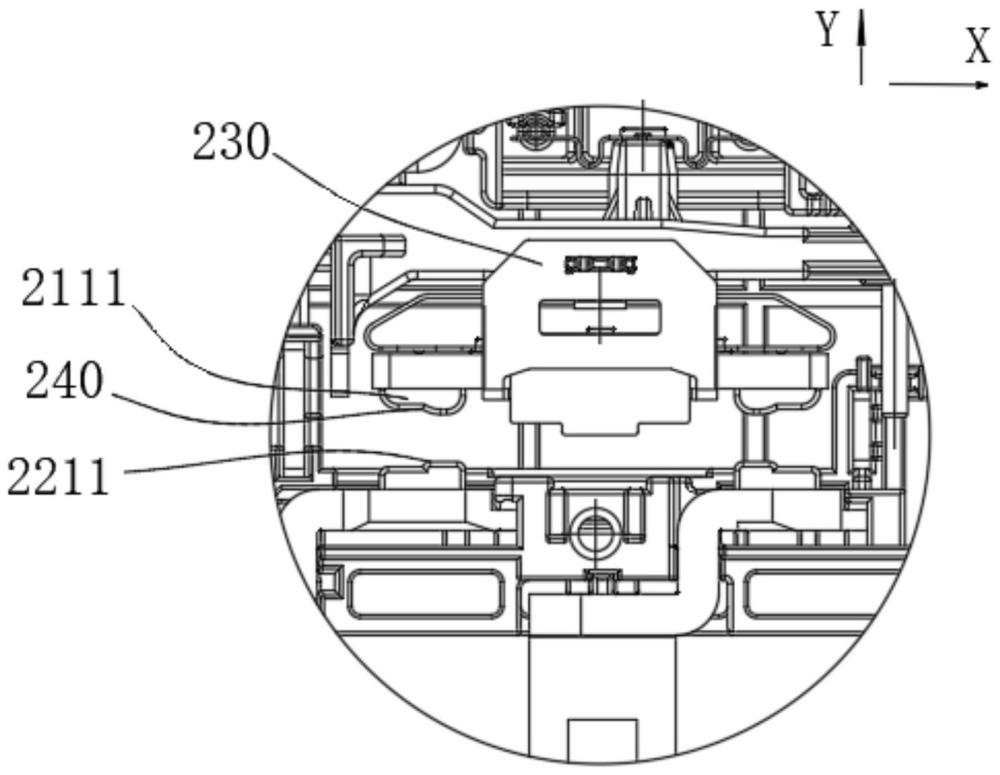

6、一些实施例中，所述接触件组还包括连接件，所述连接件连接至推动组件；所述推动组件用以推动所述动触件组沿y轴方向移动，以使所述动触件组与所述静触件组接触或断开；所述连接件位于所述动触件的两个所述动触点之间，在x轴方向上，所述局部接触区靠近所述连接件，所述间隙区远离所述连接件。

7、一些实施例中，所述静触点和所述动触点彼此面对的两端面均为阶梯面。一些实施例中，所述静触点的端面和所述动触点的端面中之一设有圆弧形凸起，另一对应设有方形凸台。

8、一些实施例中，所述导电材料为银或银合金或以银为基体的复合材料。

9、一些实施例中，所述继电器还包括推动组件和分隔件组，所述推动组件与所述动触件组连接，用以推动所述动触件组沿y轴方向移动，以使所述动触件组与所述静触件组接触或断开；所述分隔件组设于至少两个相邻的动触件组之间，所述分隔件组包括第一绝缘分隔件和第二绝缘分隔件，所述第一绝缘分隔件与所述推动组件相连，所述第二绝缘分隔件设于所述容置件且与所述第一绝缘分隔件相对应，所述第二绝缘分隔件与所述第一绝缘分隔件沿x轴方向排列且至少部分重叠。

10、一些实施例中，所述第一绝缘分隔件包括第一子分隔件和第二子分隔件，所述第一子分隔件和第二子分隔件位于所述第二绝缘分隔件的两侧。

11、一些实施例中，所述第一子分隔件和第二子分隔件之间形成插槽，所述第二绝缘分隔件伸入所述插槽内，在x轴方向上，所述第一子分隔件、第二绝缘分隔件和第二子分隔件共同形成曲折通道。

12、本申请通过静触点的端面和动触点的端面设置为只能二者接触时形成局部接触区，其他位置则形成间隙区，这样静触点和动触点接触后，在分断时由于电弧在x轴方向上会左右移动，阶梯面式设计可以使电弧通过阶梯结构跳弧移动，将弧柱拉长从而有利于电弧熄灭。间隙区增加了燃弧空间，将弧柱拉长从而有利于电弧熄灭，且不易烧蚀到周边塑料引起失效。

13、进一步，每个动触件与对应的静触件接触时，在x方向上形成两处的局部接触区和两处的间隙区；形成的两处局部接触区彼此靠近，形成的两处间隙区彼此远离。通过上述方式，x轴方向上，同一接触件组中，每个间隙区相较于局部接触区都更远离接触件组的中心。换言之，间隙区位于接触件组的外侧，而局部接触区位于接触件组的内侧。接触件组设置有多组时，相邻两个接触件组的间隙区彼此靠近，增燃弧空间，使得相邻接触件组形成的电弧更不容接触，异相间更不容易出现短路问题。

14、进一步，动触件与对应的静触件接触时，在x轴方向上，局部接触区靠近连接件，间隙区则远离连接件。通过上述方式，相邻两个接触件组的间隙区彼此靠近，增燃弧空间，使得相邻接触件组形成的电弧更不容接触，异相间更不容易出现短路问题。

15、进一步，第二绝缘分隔件与第一绝缘分隔件沿x轴方向排列且至少部分重叠，这样设置，带有外部负载的情况下，在动触件组与静触件分断的过程中，相间电弧气体的流动路径由直线变为折线，增加了电弧气体相间导通路径，从而避免相邻相间绝缘被击穿，避免导致相间短路，保证电寿命及耐压要求。

1.一种继电器，其特征在于，包括：

2.根据权利要求1所述的继电器，其特征在于，沿x轴方向，所述接触件组布置有多组，每个动触件组包括动触件，所述动触件包括沿x轴方向的两个动触点，静触件组件包括沿x轴方向的两个静触件，静触件设有与动触点对应的静触点。

3.根据权利要求2所述的继电器，其特征在于，每个动触件组包括沿z轴方向设置的两个动触件，每个动触件上的动触点包括沿x轴方向间隔设置的第一动触点和第二动触点；所述静触件包括沿x轴方向设置的第一静触件和第二静触件，所述第一静触件上的静触点与两个动触件的第一动触点在y轴方向上对应；所述第二静触件上的静触点与两个动触件的第二动触点在y轴方向上对应。

4.根据权利要求2或3所述的继电器，其特征在于，每个所述动触件组与对应的所述静触件组接触时，形成的两处局部接触区彼此靠近，形成的两处间隙区彼此远离。

5.根据权利要求4所述的继电器，其特征在于，所述接触件组还包括连接件，所述连接件连接至推动组件；所述推动组件用以推动所述动触件组沿y轴方向移动，以使所述动触件组与所述静触件组接触或断开；所述连接件位于所述动触件的两个所述动触点之间，在x轴方向上，所述局部接触区靠近所述连接件，所述间隙区远离所述连接件。

6.根据权利要求1所述的继电器，其特征在于，所述静触点和所述动触点彼此面对的两端面均为阶梯面。

7.根据权利要求6所述的继电器，其特征在于，所述静触点的端面和所述动触点的端面中之一设有圆弧形凸起，另一对应设有方形凸台。

8.根据权利要求2所述的继电器，其特征在于，所述动触点由焊接在所述动触件上的导电材料形成；和/或，所述静触点由焊接在所述静触件上的导电材料形成。

9.根据权利要求8所述的继电器，其特征在于，所述导电材料为银或银合金或以银为基体的复合材料。

10.根据权利要求1所述的继电器，其特征在于，所述接触件组沿x轴方向布置有多组；所述继电器还包括推动组件和分隔件组，所述推动组件与所述动触件组连接，用以推动所述动触件组沿y轴方向移动，以使所述动触件组与所述静触件组接触或断开；所述分隔件组设于至少两个相邻的动触件组之间，所述分隔件组包括第一绝缘分隔件和第二绝缘分隔件，所述第一绝缘分隔件与所述推动组件相连，所述第二绝缘分隔件设于所述容置件且与所述第一绝缘分隔件相对应，所述第二绝缘分隔件与所述第一绝缘分隔件沿x轴方向排列且至少部分重叠。

11.根据权利要求10所述的继电器，其特征在于，所述第一绝缘分隔件包括第一子分隔件和第二子分隔件，所述第一子分隔件和第二子分隔件位于所述第二绝缘分隔件的两侧。

12.根据权利要求11所述的继电器，其特征在于，所述第一子分隔件和第二子分隔件之间形成插槽，所述第二绝缘分隔件伸入所述插槽内，在x轴方向上，所述第一子分隔件、第二绝缘分隔件和第二子分隔件共同形成曲折通道。
