电池包以及移动电源的制作方法
本技术涉及电池，尤其涉及一种电池包以及移动电源。
背景技术：
1、移动电源内通常具有电池包。而移动电源在使用过程中，难免遇上潮湿的环境，因此，移动电源通常需要有较高的防水性能，以避免水汽进入电池包内部造成的短路。
2、相关技术中的电池包的防水结构通常是在电池包外加装一个防水罩壳，如此虽能够实现有效防水，但也存在体积较大，制造成本高的缺陷。
技术实现思路
1、有鉴于此，本技术提供一种电池包以及移动电源，以在有效防水的同时实现整体的轻量化。

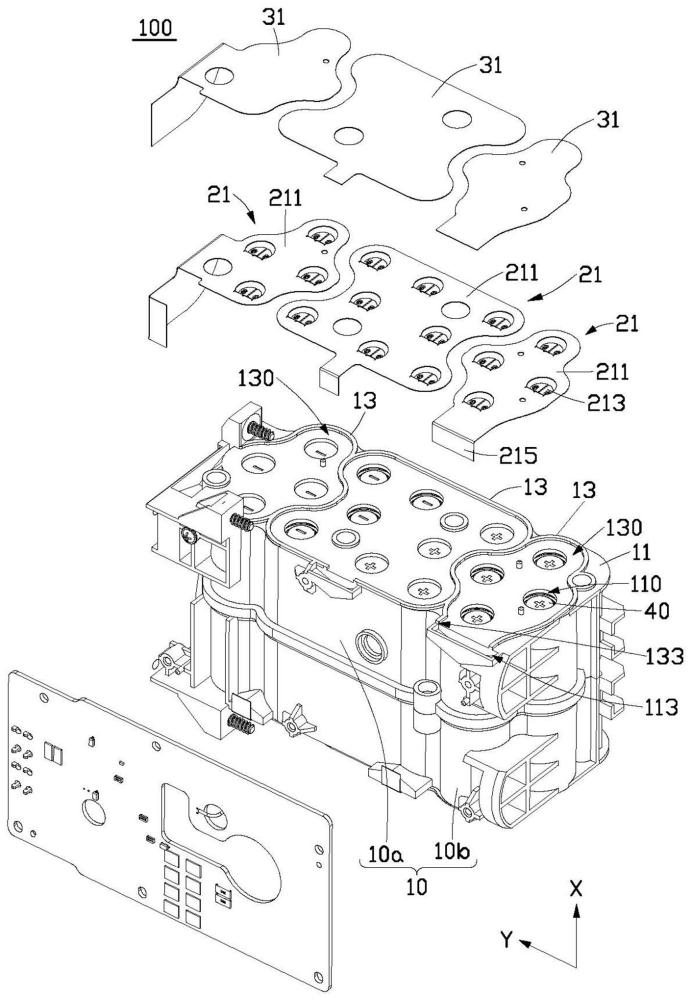

2、本技术的一实施例提供了一种电池包，包括支架、第一导电片、第一绝缘盖和至少一电芯。电芯安装于支架中。支架的一端设有第一凸棱，第一凸棱呈环状围成第一收容空间。第一导电片与第一绝缘盖位于第一收容空间，定义第一导电片的厚度方向为第一方向，且在第一方向上，第一导电片被配置为位于支架与第一绝缘盖之间并电连接电芯。在与第一方向垂直的方向上，第一绝缘盖的外周缘与第一凸棱朝向第一收容空间的内周缘之间形成第一通道。电池包还包括密封胶，密封胶被配置为位于第一通道内粘接密封第一绝缘盖、支架和第一凸棱。
3、上述的电池包中，通过支架收纳电芯在内，从而无需另设防水外壳进行防水，在实现初级防水的同时还有利于减小电池包整体的尺寸实现电池包的轻量化和小型化，并且有利于缩减成本。其次，支架的端部配合第一绝缘盖粘接有利于更好地提升电池包的整体的防水性能，降低水汽从支架端部进入短路的风险。另外，第一绝缘盖在非厚度方向（即垂直于第一方向的方向）上与第一凸棱之间形成第一通道以容纳密封胶密封第一绝缘盖、支架和第一凸棱，在提升稳定性和防水密封性的同时还有利于电池包的轻量化和薄型化。
4、本技术的一些实施例中，第一导电片包括本体和连接本体的外接端子，本体位于第一收容空间内且与第一绝缘盖在第一方向上层叠。第一凸棱被配置为设有第一开口，第一开口连通第一收容空间，第一开口被配置为供外接端子穿过以及供注胶形成密封胶。
5、第一导电片的外接端子用于外接其他电子元件以对电子元件进行供电或实现充电，通过第一凸棱上的第一开口的设计，便于外接端子的外伸，同时外接端子平整的外伸在注胶形成密封胶后有利于密封设计。另外，从第一开口注胶形成密封胶，便于密封第一开口，且该第一开口处的胶体的压力相对较大，便于胶体蔓延至外接端子与第一绝缘盖以及支架之间的缝隙，从而有利于降低水汽沿外接端子进入电池包内的风险，进而有利于提升电池包整体的防水效果。
6、本技术的一些实施例中，密封胶填充外接端子与第一绝缘盖之间的缝隙以及外接端子与支架之间的缝隙。
7、通过密封胶填充接端子与第一绝缘盖之间的缝隙以及外接端子与支架之间的缝隙，有利于避免水汽从上述缝隙进入电池包内，从而有利于提升电池包整体的防水效果。
8、本技术的一些实施例中，支架设有第一凸棱的一端还设有注胶槽。注胶槽被配置为自支架的一端朝相背另一端凹陷，且注胶槽通过第一开口连通第一收容空间。密封胶还填充于注胶槽。
9、首先，注胶槽的设计有利于收集注胶时溢流或滴落的胶体，降低胶体溢流或滴落至其他部位的风险。其次，由于注胶槽通过第一开口连通第一收容空间，填充于注胶槽的密封胶与填充于第一通道的密封胶配合，有利于外接端子与支架之间的进一步密封，从而有利于提升电池包的整体防水效果。
10、本技术的一些实施例中，在第一开口的宽度方向上，注胶槽被配置为宽度大于第一开口的宽度，且在第一开口的宽度方向上，注胶槽的两端分别从第一开口的两端伸出。
11、通过上述注胶槽的两端分别从第一开口的两端伸出，有利于外接端子在第一开口处密封性的提升，从而更有利于保障电池包的防水性。
12、本技术的一些实施例中，注胶槽具有一内表面，内表面被配置为倾斜面以使注胶槽在垂直于第一方向上的截面自支架设有第一凸棱的一端朝向相背的另一端逐渐减小。
13、上述倾斜面的设计能够降低注胶槽的容积，有利于在填满该注胶槽时节省胶体，同时倾斜面的设计还对胶体具有导流的效果，有利于加速胶体的均匀填充，降低因前期槽内部分区域内未及时填充胶体而留有空隙导致的填满的假象带来的风险。
14、本技术的一些实施例中，注胶槽呈棱锥状或棱台状。
15、上述形态的注胶槽即注胶槽的各个侧面均为倾斜面，有利于更好地提升注胶槽对胶体的导流效果，以更快地完成胶体的填充。
16、本技术的一些实施例中，第一导电片和第一绝缘盖分别被配置为至少两个，第一凸棱相应被配置为至少两个以围成至少两个第一收容空间。每个第一收容空间对应收纳一第一导电片和一第一绝缘盖。在与第一方向垂直的方向上，每个第一收容空间的内周缘与收纳的第一绝缘盖朝向对应的第一收容空间的外周缘之间形成第一通道。密封胶填充每一第一通道。
17、通过多个第一凸棱形成多个第一收容空间以便于在支架的同一端收纳多个第一导电片和第一绝缘盖，有利于提升电池包设计的灵活性，例如但不仅限于正极和负极的同侧导出，另外还便于节省材料以便于减少成本。
18、本技术的一些实施例中，形成相邻的两个第一收容空间的两第一凸棱共边。
19、相邻的两个第一收容空间的两第一凸棱共边，充分利用第一凸棱的同时有利于降低整个第一凸棱对支架的端部的空间的占用，另外，还有利于降低对第一凸棱的加工精度的要求。
20、本技术的一些实施例中，至少两个第一导电片中，至少一个第一导电片电连接电芯的正极，其余第一导电片电连接电芯的负极。
21、上述设计从支架的同一端导出电芯的正极和负极，并且，第一凸棱和密封胶还有利于增强连接正极的第一导电片和连接负极的第一导电片之间的电绝缘效果，有利于降低短路的风险。
22、本技术的一些实施例中，支架设有第一凸棱的另一端被配置为设有第二凸棱，第二凸棱呈环状围成第二收容空间。电池包还包括第二导电片和第二绝缘盖，第二导电片和第二绝缘盖位于所述第二收容空间，且第一方向上，第二导电片被配置为位于支架与第二绝缘盖之间并电连接电芯。
23、在与第一方向垂直的方向上，第二绝缘盖的外周缘与第二凸棱朝向第二收容空间的内周缘之间形成第二通道。密封胶还被配置为位于第二通道内粘接密封第二绝缘盖、支架和第二凸棱。
24、当电池包中的电芯通过支架的相背两侧分别外接电子元件时，支架的端部配合第二绝缘盖有利于更好地提升电池包的整体的防水性能，降低水汽从支架端部进入短路的风险。另外，第二绝缘盖在非厚度方向（即垂直于第一方向的方向）上与第二凸棱之间形成第二通道以容纳密封胶密封第二绝缘盖、支架和第二凸棱，在提升稳定性和防水密封性的同时还有利于电池包的轻量化和薄型化。
25、本技术的一些实施例提供了一种移动电源，包括设备主体和如上述任一实施例中所述的电池包。所述电池包安装于所述设备主体中。
26、上述移动电源的电池包中，通过支架收纳电芯在内，从而无需另设防水外壳进行防水，在实现初级防水的同时还有利于减小电池包整体的尺寸实现电池包的轻量化和小型化，并且有利于缩减成本。其次，支架的端部配合第一绝缘盖粘接有利于更好地提升电池的整体的防水性能，降低水汽从支架端部进入短路的风险。另外，第一绝缘盖在非厚度方向（即垂直于第一方向的方向）上与第一凸棱之间形成第一通道以容纳密封胶密封第一绝缘盖、支架和第一凸棱，在提升稳定性和防水密封性的同时还有利于电池包的轻量化和薄型化。
