一种低气压状态下箱体的温度控制装置的制作方法

本技术涉及环境试验设备，尤其涉及一种低气压状态下箱体的温度控制装置。

背景技术：

1、在环境试验设备中，高低温低气压箱在实现温度与低气压的综合试验时，箱内的热交换一般是通过箱内的空气对流换热，实现工作室内的温度控制。

2、目前，现有高低温低气压箱，在进行温度与低气压综合试验时，由于采用空气对流换热方式，因此在低气压状态下箱内气体稀薄空气对流效果极差无法有效换热。

技术实现思路

1、本实用新型的目的在于提供一种低气压状态下箱体的温度控制装置，旨在解决现有高低温低气压箱，在进行温度与低气压综合试验时，由于采用空气对流换热方式，因此在低气压状态下箱内气体稀薄空气对流效果极差无法有效换热的问题。

2、为实现上述目的，本实用新型提供了一种低气压状态下箱体的温度控制装置，包括贮存箱和温度控制组件，

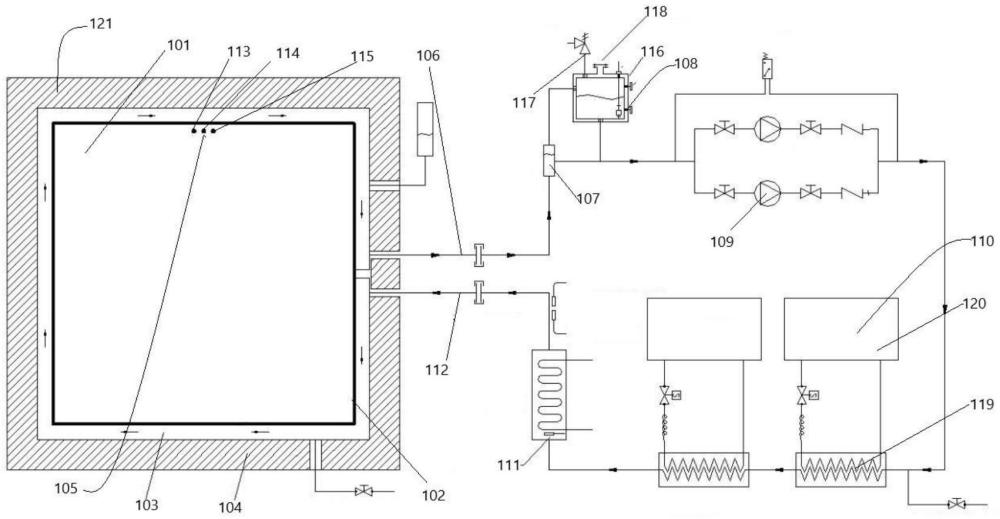

3、所述温度控制组件包括内胆壁、热沉盘管层、保温层、温度检测件、输送管、油水分离器、储油件、两个循环泵、两个制冷件、管道加热器和回流管；

4、所述内胆壁与所述贮存箱固定连接，并位于所述贮存箱一侧；所述热沉盘管层与所述内胆壁固定连接，并位于所述内胆壁一侧；所述保温层与所述热沉盘管层固定连接，并位于所述热沉盘管层一侧；所述温度检测件设置于所述贮存箱内部；所述输送管与所述热沉盘管层连通，并位于所述热沉盘管层一侧；所述储油件设置于所述输送管一侧；两个所述循环泵分别与所述储油件连通，并分别位于所述储油件一侧；两个所述制冷件分别设置于所述两个所述循环泵一侧；所述管道加热器分别与两个所述制冷件连通，并位于两个所述制冷件一侧；所述回流管与所述管道加热器连通，且与所述热沉盘管层连通，并位于所述管道加热器一侧。

5、其中，所述温度检测件包括安全温度传感器、控温传感器和超温传感器，所述安全温度传感器设置于所述贮存箱内部；所述控温传感器设置于所述贮存箱内部；所述超温传感器设置于所述贮存箱内部。

6、其中，所述储油件包括膨胀油箱、安全阀和加油口，所述膨胀油箱与所述油水分离器连通，并位于所述油水分离器一侧；所述安全阀与所述膨胀油箱连通，并位于所述膨胀油箱一侧；所述加油口与所述膨胀油箱连通，并位于所述膨胀油箱一侧。

7、其中，所述制冷件包括板式蒸发器和制冷机组，所述板式蒸发器与所述循环泵连通，并位于所述循环泵一侧；所述制冷机组与所述板式蒸发器连通，并位于所述板式蒸发器一侧。

8、本实用新型的一种低气压状态下箱体的温度控制装置，使用时其中一个所述循环泵运作，硅油在整体的管路中循环流动，当所述贮存箱内的设定的温度低于当前温度时，控制其中一个所述制冷件启动硅油温度开始降低，随后对箱内的温度进行降低，当硅油温度低于设定温度10℃时，硅油温度进入恒温阶段，箱内温度降到接近设定值时硅油温度缓慢升高到接近箱内设定值，直至箱内温度和硅油温度趋于一致时完成降温，当所述贮存箱内设定温度高于当前温度时，所述管道加热器启动，硅油温度上升箱内跟随升高，当硅油温度升到高于设定温度时10℃时，硅油温度进入恒温阶段，箱内温度升到接近设定值时硅油温度缓慢降低到接近箱内设定值，直至箱内温度和硅油温度趋于一致时升温过程完成，从而解决了现有高低温低气压箱，在进行温度与低气压综合试验时，由于采用空气对流换热方式，因此在低气压状态下箱内气体稀薄空气对流效果极差无法有效换热的问题。

1.一种低气压状态下箱体的温度控制装置，包括贮存箱，其特征在于，

2.如权利要求1所述的一种低气压状态下箱体的温度控制装置，其特征在于，

3.如权利要求2所述的一种低气压状态下箱体的温度控制装置，其特征在于，

4.如权利要求3所述的一种低气压状态下箱体的温度控制装置，其特征在于，
