一种容器用夹套水循环恒温装置的制作方法

本技术涉及恒温控制设备，具体为一种容器用夹套水循环恒温装置。

背景技术：

1、在化工生产中，反应釜内的物料反应速率、产物纯度往往对温度敏感，传统直接加热 / 冷却方式易导致局部温度波动，影响反应进程；生物制药领域中，发酵罐、培养基储存容器需维持稳定温度以保障微生物活性，现有简易夹套装置因水流分布不均，易出现罐内温度梯度差超 ±2℃的问题，增加杂菌污染风险；食品加工中的酱料熬制、饮料储存环节，温度波动会破坏产品口感与保质期；实验室中，样品前处理、溶液恒温培育等操作对温度精度要求更高，常规水浴 / 油浴装置存在体积大、适配容器类型少的缺陷。

2、现有容器恒温装置，在循环控温时，需要对循环水进行加热，但在对循环水加热时，通常是在箱体内通过加热管进行加热，而水在箱体内直接流过，停留时间较小，加热管加热时，与水接触时间较短，会影响加热效果和均匀性。

3、故而提出一种容器用夹套水循环恒温装置来解决上述中所提出的问题。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种容器用夹套水循环恒温装置，可以解决现有容器恒温装置，在循环控温时，需要对循环水进行加热，但在对循环水加热时，通常是在箱体内通过加热管进行加热，而水在箱体内直接流过，停留时间较小，加热管加热时，与水接触时间较短，会影响加热效果和均匀性的问题。

2、为实现上述目的，本实用新型提供如下技术方案：包括容器组件，所述容器组件包括不锈钢夹套、内容器和容器口，所述不锈钢夹套套设于内容器外侧，所述容器口设置在不锈钢夹套和内容器一侧，所述不锈钢夹套和内容器之间设置有流水夹道，所述不锈钢夹套和内容器之间设置有节流与均流结构，所述节流与均流结构包括节流器外壳、进水口、均流孔、出水口和流水夹道，所述节流器外壳设于不锈钢夹套两端，所述节流器外壳上设均流孔，所述进水口和出水口分别设置在不锈钢夹套两侧，所述进水口和出水口均与流水夹道连通，所述进水口端口处固定连接有不锈钢进水管，所述出水口端口处固定连接有不锈钢出水管，所述不锈钢夹套的外侧套设有保温外壳。

3、优选的，所述不锈钢出水管的一端固定连接有储水箱，所述储水箱的一侧固定连接有不锈钢管，所述不锈钢管的一端固定连接有循环水泵，所述循环水泵的出液口一端与不锈钢进水管，所述储水箱的内部设置有电加热器。

4、优选的，所述储水箱通过不锈钢进水管和不锈钢出水管与流水夹道形成闭环回路，所述电加热器在储水箱内部等距分布。

5、优选的，所述不锈钢进水管的外侧固定连接有水温传感器，所述不锈钢管的一端与循环水泵的进液口相连接。

6、优选的，所述储水箱的内部插接有框架，所述框架的内部固定连接有隔板，所述隔板设置有四个，相邻两个所述隔板之间固定连接有扰流柱，所述扰流柱的外侧固定连接有斜板，所述斜板的外侧开设有通孔。

7、优选的，所述通孔在斜板外侧等距分布，所述斜板设置有两个，两个所述斜板分别固定连接在扰流柱的上下两侧。

8、优选的，所述电加热器包括u型槽，所述扰流柱设置在u型槽内部，所述电加热器固定连接在储水箱的箱盖底部。

9、与现有技术相比，本实用新型提供了一种容器用夹套水循环恒温装置，具备以下有益效果：

10、1、通过节流器外壳的均流孔，将热水均匀流至流水夹道内部，通过均流孔配合流水夹道的设置，提升内容器内介质的温度均匀性，从而实现恒温加热的效果。

11、2、通过隔板的设置，形成蛇形流道，增大液体在储水箱内部的停留时间，实现更好的加热效果，而液体流动时，扰流柱配合斜板的设置，可以对液体进行扰流，使得液体在储水箱流动时翻动，这样电加热器对液体加热时，可以提高加热的均匀性，使得加热更彻底。

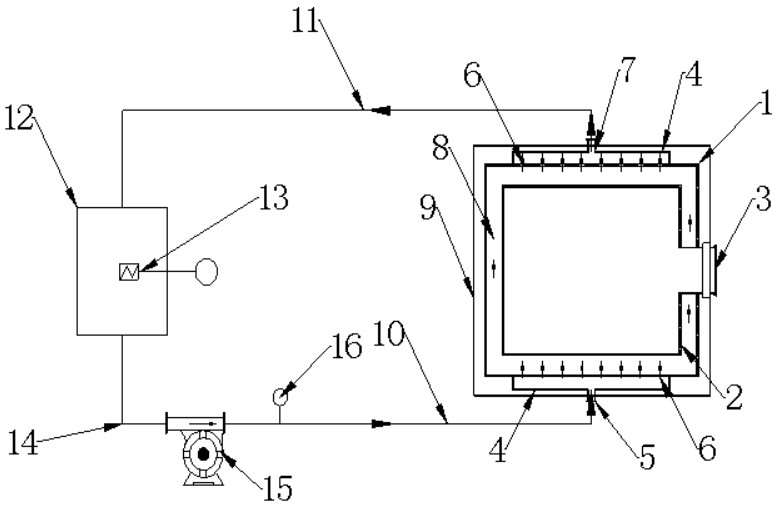

1.一种容器用夹套水循环恒温装置，其特征在于：包括容器组件，所述容器组件包括不锈钢夹套（1）、内容器（2）和容器口（3），所述不锈钢夹套（1）套设于内容器（2）外侧，所述容器口（3）设置在不锈钢夹套（1）和内容器（2）一侧，所述不锈钢夹套（1）和内容器（2）之间设置有流水夹道（8），所述不锈钢夹套（1）和内容器（2）之间设置有节流与均流结构，所述节流与均流结构包括节流器外壳（4）、进水口（5）、均流孔（6）、出水口（7）和流水夹道（8），所述节流器外壳（4）设于不锈钢夹套（1）两端，所述节流器外壳（4）上设均流孔（6），所述进水口（5）和出水口（7）分别设置在不锈钢夹套（1）两侧，所述进水口（5）和出水口（7）均与流水夹道（8）连通，所述进水口（5）端口处固定连接有不锈钢进水管（10），所述出水口（7）端口处固定连接有不锈钢出水管（11），所述不锈钢夹套（1）的外侧套设有保温外壳（9）。

2.根据权利要求1所述的一种容器用夹套水循环恒温装置，其特征在于：所述不锈钢出水管（11）的一端固定连接有储水箱（12），所述储水箱（12）的一侧固定连接有不锈钢管（14），所述不锈钢管（14）的一端固定连接有循环水泵（15），所述循环水泵（15）的出液口一端与不锈钢进水管（10），所述储水箱（12）的内部设置有电加热器（13）。

3.根据权利要求2所述的一种容器用夹套水循环恒温装置，其特征在于：所述储水箱（12）通过不锈钢进水管（10）和不锈钢出水管（11）与流水夹道（8）形成闭环回路，所述电加热器（13）在储水箱（12）内部等距分布。

4.根据权利要求2所述的一种容器用夹套水循环恒温装置，其特征在于：所述不锈钢进水管（10）的外侧固定连接有水温传感器（16），所述不锈钢管（14）的一端与循环水泵（15）的进液口相连接。

5.根据权利要求2所述的一种容器用夹套水循环恒温装置，其特征在于：所述储水箱（12）的内部插接有框架（17），所述框架（17）的内部固定连接有隔板（18），所述隔板（18）设置有四个，相邻两个所述隔板（18）之间固定连接有扰流柱（19），所述扰流柱（19）的外侧固定连接有斜板（20），所述斜板（20）的外侧开设有通孔（21）。

6.根据权利要求5所述的一种容器用夹套水循环恒温装置，其特征在于：所述通孔（21）在斜板（20）外侧等距分布，所述斜板（20）设置有两个，两个所述斜板（20）分别固定连接在扰流柱（19）的上下两侧。

7.根据权利要求5所述的一种容器用夹套水循环恒温装置，其特征在于：所述电加热器（13）包括u型槽，所述扰流柱（19）设置在u型槽内部，所述电加热器（13）固定连接在储水箱（12）的箱盖底部。
