一种使用光纤传输的多频射频信号增强器的制作方法

本技术涉及信号增强器，具体为一种使用光纤传输的多频射频信号增强器。

背景技术：

1、常规的无人机信号增强器采用射频线缆作为连接方式，射频线在长距离连接时损耗大，同等长度的射频线体积大，成本高，在实际应用中有诸多不便。常规的无人机信号增强器使用的射频线缆作为传输介质，极限的使用距离小于50米，超过30米使用效果会大打折扣。射频馈线在不同的频段损耗不同，增加了实际使用时的施工难度。常规的无人机信号增强器一般支持两个频段，对于多个频段的应用场景，设计成本会成倍增加。

技术实现思路

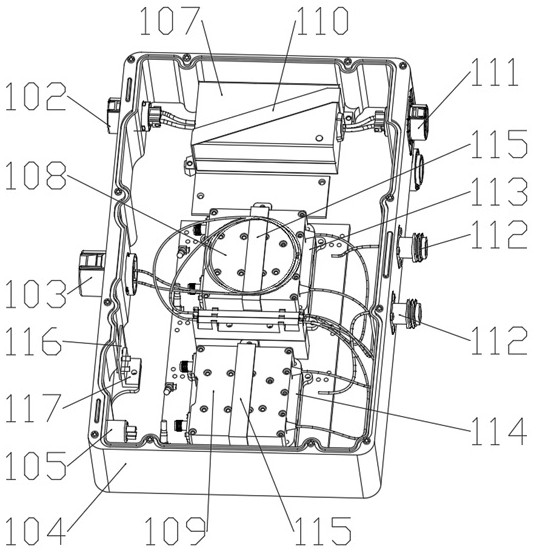

1、为克服上述现有技术的缺陷，本实用新型提供如下技术方案：一种使用光纤传输的多频射频信号增强器，包括主机和从机，主机和从机均包括安装主体，安装主体上固定安装有上盖，上盖与安装主体构成一个用于防水的密封空间，安装主体的其中一侧边固定配设有电源输入接头、光纤输入接头、防水开关按键和指示灯面板，其中光纤输入接头用于连接光纤线；安装主体的另一侧边固定配设有电源输出接头和两个n-kf射频头，其中电源输出接头用于输出电源；安装主体内侧位于指示灯面板的位置通过指示灯pcb板固定架固定有指示灯pcb板，指示灯pcb板与指示灯面板位置对齐；安装主体内还设置有电源适配器、第一光纤模块、第二光纤模块、电源输出接头、第一功率放大模块和第二功率放大模块。

2、优选地，电源输入接头、光纤输入接头、电源输出接头和两个n-kf射频头上均能够设置有防水盖。

3、优选地，电源适配器通过电源适配器固定压块固定在安装主体内；第一功率放大模块和第二功率放大模块直接固定在安装主体的内壁底板上；第一光纤模块和第二光纤模块通过两个光纤模块固定压块分别固定在对应的第一功率放大模块和第二功率放大模块上。

4、优选地，电源输入接头与电源适配器的输入端电连接，电源适配器的输出端分别给电源输出接头、第一光纤模块、第二光纤模块、第一功率放大模块和第二功率放大模块供电。

5、优选地，从机上的n-kf射频头连接天线端，主机上的n-kf射频头连接控制端。

6、本实用新型与现有技术相比具备的有益效果：采用光纤线代替常规射频连接线缆，具有体积小，成本低，通讯距离远的优点。光纤的损耗比射频馈线小。如果使用射频馈线，极限使用的距离小于50米，使用光纤实际传输距离大于200米以上。光纤线在每个使用频段的损耗相同，使用不同长度的光纤线，每个频段的损耗一致，便于工程设计。射频馈线在不同频段的损耗不同，使得在工程施工时，使用不同长度的射频馈线，无法兼顾多个应用的频段。

1.一种使用光纤传输的多频射频信号增强器，包括主机（2）和从机（3），其特征在于：主机（2）和从机（3）均包括安装主体（104），安装主体（104）上固定安装有上盖（101），上盖（101）与安装主体（104）构成一个用于防水的密封空间，安装主体（104）的其中一侧边固定配设有电源输入接头（102）、光纤输入接头（103）、防水开关按键（105）和指示灯面板（106），其中光纤输入接头（103）用于连接光纤线（119）；安装主体（104）的另一侧边固定配设有电源输出接头（111）和两个n-kf射频头（112），其中电源输出接头（111）用于输出电源；

2.根据权利要求1所述的一种使用光纤传输的多频射频信号增强器，其特征在于：电源输入接头（102）、光纤输入接头（103）、电源输出接头（111）和两个n-kf射频头（112）上均能够设置有防水盖。

3.根据权利要求2所述的一种使用光纤传输的多频射频信号增强器，其特征在于：电源适配器（107）通过电源适配器固定压块（110）固定在安装主体（104）内；第一功率放大模块（113）和第二功率放大模块（114）直接固定在安装主体（104）的内壁底板上；第一光纤模块（108）和第二光纤模块（109）通过两个光纤模块固定压块（115）分别固定在对应的第一功率放大模块（113）和第二功率放大模块（114）上。

4.根据权利要求3所述的一种使用光纤传输的多频射频信号增强器，其特征在于：电源输入接头（102）与电源适配器（107）的输入端电连接，电源适配器（107）的输出端分别给电源输出接头（111）、第一光纤模块（108）、第二光纤模块（109）、第一功率放大模块（113）和第二功率放大模块（114）供电。

5.根据权利要求4所述的一种使用光纤传输的多频射频信号增强器，其特征在于：从机（3）上的n-kf射频头（112）连接天线端，主机（2）上的n-kf射频头（112）连接控制端。
