一种支架联动结构的制作方法

本发明涉及手机支架领域，尤其涉及一种支架联动结构。

背景技术：

1、随着手机、平板电脑等电子设备的广泛应用，用于支撑电子设备的支架也越来越普遍。现有的电子设备支架通常包括底座、支撑件以及用于承托电子设备的托持件，为满足不同使用场景下的观看角度需求，支撑件和托持件之间通常设置有可转动结构，使用户能够对电子设备的支撑角度进行调节。

2、然而，部分现有支架具有多个能够相对转动的构件，在进行角度调节时，各构件之间的转动相对独立。当用户需要改变电子设备的位置或支撑角度时，往往需要分别对不同的转动部位进行调节，以使托持件达到所需的位置和角度，调节过程较为繁琐。尤其是在支撑件相对底座发生较大角度转动时，托持件的姿态也可能需要用户再次单独调整，不利于实现快速、便捷的支架姿态调节。

3、因此，如何使支架中的不同转动构件在调节过程中产生联动，以简化电子设备支架的角度调节操作，是本领域需要解决的技术问题。

技术实现思路

1、本发明的目的在于提供一种支架联动结构，具有联动展开和折叠的优点。

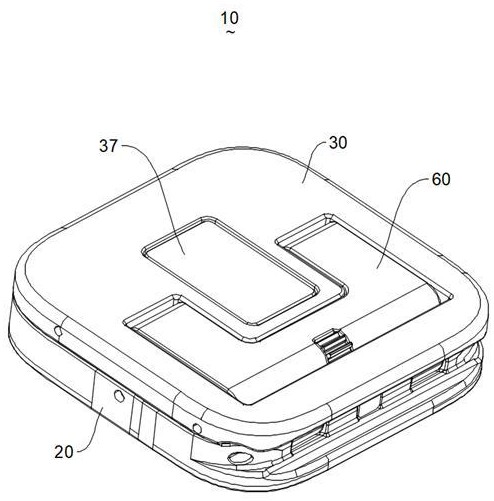

2、根据本申请实施例提供的一种支架联动结构，包括底座、第一支撑件和底托，所述第一支撑件与所述底座相对转动，所述底托与所述第一支撑件相对转动，所述底托上设置有第一齿轮，所述底座上设置有第二齿轮，所述第一齿轮和第二齿轮啮合，所述底托用于支撑电子设备。

3、优选地，所述第一齿轮设置在底托与第一支撑件的转动连接处，所述第二齿轮设置在所述底座与第一支撑件的转动连接处。

4、优选地，所述底托和第一支撑件上设置有容纳孔，所述第一齿轮设置在容纳孔上。

5、优选地，所述第一支撑件与所述底座弹性连接，所述支架结构还包括第二支撑件，所述第二支撑件的一端设置在底座上，所述第二支撑件与所述底座可相对转动，所述第二支撑件的另一端抵靠在第一支撑件上，所述第二支撑件内设置有第二扭簧，所述第二扭簧的一端抵持在第二支撑件上，所述第二扭簧的另一端抵持在底座上。

6、优选地，所述底座上设置有固定件，所述固定件上设置有收纳孔，所述第二扭簧的一端设置在收纳孔内，所述第二支撑件上设置有避让孔，所述避让孔与所述固定件相对应。

7、优选地，所述第一支撑件上设置有按键，所述按键与所述第一支撑件转动连接，所述按键上设置有第一抵持件和第二抵持件，所述第二抵持件的长度大于所述第一抵持件，所述按键与所述第一支撑件弹性连接。

8、优选地，所述第一支撑件的背部设置有固定槽，所述第二支撑件可转动至与固定槽抵持，所述固定槽上设置有第一倾斜面和第二倾斜面，所述第二支撑件的一端抵持在第一倾斜面和第二倾斜面之间。

9、优选地，所述按键通过转轴与第一支撑件连接，按压按键的一端，靠近第一抵持件和第二抵持件的一端翘起，第二支撑件从抵接第二抵持件中分离，第二支撑件从固定槽上分离出，按压靠近第一抵持件和第二抵持件的一端，所述按键的另一端翘起。

10、优选地，所述底座上设置有第一磁性件，所述第一支撑件上设置有第二磁性件，所述第一磁性件和第二磁性件连接。

11、优选地，所述第一支撑件上设置有延伸件，所述延伸件从第一支撑件上延伸出，所述延伸件用于将第一支撑件和底座分离。

12、本申请实施例提供的技术方案可以包括以下有益效果：

13、本申请实施例提供的支架联动结构，通过使第一支撑件与底座相对转动、底托与第一支撑件相对转动，并在底托和底座上分别设置相互啮合的第一齿轮和第二齿轮，使第一支撑件相对底座转动的过程中，能够借助第一齿轮与第二齿轮之间的啮合关系带动底托产生相应的联动转动。

14、由此，在调节支架姿态时，底托能够随第一支撑件的转动同步改变其相对姿态，无需用户分别对第一支撑件和底托进行多次独立调节，从而简化支架的角度调节过程，提高调节的便捷性和操作效率，并有利于使底托所支撑的电子设备快速调整至所需的使用姿态。

1.一种支架联动结构，其特征在于，包括底座、第一支撑件和底托，所述第一支撑件与所述底座相对转动，所述底托与所述第一支撑件相对转动，所述底托上设置有第一齿轮，所述底座上设置有第二齿轮，所述第一齿轮和第二齿轮啮合，所述底托用于支撑电子设备。

2.根据权利要求1所述的一种支架联动结构，其特征在于，所述第一齿轮设置在底托与第一支撑件的转动连接处，所述第二齿轮设置在所述底座与第一支撑件的转动连接处。

3.根据权利要求2所述的一种支架联动结构，其特征在于，所述底托和第一支撑件上设置有容纳孔，所述第一齿轮设置在容纳孔上。

4.根据权利要求1所述的一种支架联动结构，其特征在于，所述第一支撑件与所述底座弹性连接，所述支架结构还包括第二支撑件，所述第二支撑件的一端设置在底座上，所述第二支撑件与所述底座可相对转动，所述第二支撑件的另一端抵靠在第一支撑件上，所述第二支撑件内设置有第二扭簧，所述第二扭簧的一端抵持在第二支撑件上，所述第二扭簧的另一端抵持在底座上。

5.根据权利要求4所述的一种支架联动结构，其特征在于，所述底座上设置有固定件，所述固定件上设置有收纳孔，所述第二扭簧的一端设置在收纳孔内，所述第二支撑件上设置有避让孔，所述避让孔与所述固定件相对应。

6.根据权利要求4所述的一种支架联动结构，其特征在于，所述第一支撑件上设置有按键，所述按键与所述第一支撑件转动连接，所述按键上设置有第一抵持件和第二抵持件，所述第二抵持件的长度大于所述第一抵持件，所述按键与所述第一支撑件弹性连接。

7.根据权利要求6所述的一种支架联动结构，其特征在于，所述第一支撑件的背部设置有固定槽，所述第二支撑件可转动至与固定槽抵持，所述固定槽上设置有第一倾斜面和第二倾斜面，所述第二支撑件的一端抵持在第一倾斜面和第二倾斜面之间。

8.根据权利要求7所述的一种支架联动结构，其特征在于，所述按键通过转轴与第一支撑件连接，按压按键的一端，靠近第一抵持件和第二抵持件的一端翘起，第二支撑件从抵接第二抵持件中分离，第二支撑件从固定槽上分离出，按压靠近第一抵持件和第二抵持件的一端，所述按键的另一端翘起。

9.根据权利要求1所述的一种支架联动结构，其特征在于，所述底座上设置有第一磁性件，所述第一支撑件上设置有第二磁性件，所述第一磁性件和第二磁性件连接。

10.根据权利要求9所述的一种支架联动结构，其特征在于，所述第一支撑件上设置有延伸件，所述延伸件从第一支撑件上延伸出，所述延伸件用于将第一支撑件和底座分离。
