一种交换机安装陈列架的制作方法

本技术涉及交换机安装，更具体地说，涉及一种交换机安装陈列架。

背景技术：

1、交换机意为“开关”是一种用于电（光）信号转发的网络设备。它可以为接入交换机的任意两个网络节点提供独享的电信号通路。最常见的交换机是以太网交换机。其他常见的还有电话语音交换机、光纤交换机等。交换机陈列架‌是用于展示和存放网络设备（如交换机、路由器等）的专用展示架，兼具商品陈列、信息传递和空间管理功能。

2、现有的交换机用陈列架在安装交换机时，主要是通过螺钉将交换机安装在陈列架上，通过螺钉需要利用工具持续的旋拧，导致交换机的安装效率低，而且不方便对交换机调整位置，所以我们提出了一种交换机安装陈列架来解决上述存在的问题。

技术实现思路

1、1．要解决的技术问题

2、针对现有技术中存在的问题，本实用新型的目的在于提供一种交换机安装陈列架，它不仅提高了交换机本体的安装效率，而且调整位置十分的方便。

3、2．技术方案

4、为解决上述问题，本实用新型采用如下的技术方案。

5、一种交换机安装陈列架，包括陈列架主体以及安装在所述陈列架主体内侧的交换机本体，所述交换机本体的两侧均设置有与所述陈列架主体固定连接的安装架，所述安装架上贯穿开设有第一异形孔，且所述第一异形孔的末端对称开设有定位槽；

6、所述交换机本体的侧壁安装有与所述安装架相抵接的安装耳，所述安装耳上开设有第二异形孔，所述第二异形孔安装有贯穿所述第一异形孔的销钉，所述销钉的端部一体成型有与所述定位槽相卡合的定位凸台，所述销钉远离所述定位凸台的一端套设有与所述安装耳相抵接的弹性垫圈；

7、所述交换机本体的底部对称安装有连接架，所述连接架的侧壁对称开设有导向孔，所述导向孔之间安装有支撑座，所述支撑座的侧壁安装有与所述导向孔滑移连接的导向块，所述连接架的内侧安装有弹簧，所述安装架的内侧固定连接有用于支撑所述支撑座的支撑板。

8、进一步的，所述销钉靠近所述弹性垫圈的一端一体成型有标识凸缘。

9、进一步的，所述安装耳上开设有与所述定位槽相对应的标识凹槽。

10、进一步的，所述导向块对应所述支撑板的一端设置有斜面。

11、进一步的，所述弹簧的一端与所述导向块相连接，且所述弹簧的另一端与所述连接架的内壁相连接。

12、进一步的，所述安装架对应所述陈列架主体内壁的侧壁开设有沉头孔，且所述沉头孔对称设置有两个。

13、进一步的，所述陈列架主体上开设有与所述沉头孔相对应的螺孔。

14、3．有益效果

15、相比于现有技术，本实用新型的优点在于：

16、（1）本方案，通过手动拖动导向块配合连接架上开设的导向孔滑移，并将弹簧压缩变形，将交换机本体置于陈列架主体的内侧，并使安装耳与安装架相抵接，并使第二异形孔与第一异形孔相对应，同时利用弹簧的弹性力使支撑座复位，利用支撑板配合支撑座对交换机本体进行支撑，降低了手动托举的劳动强度，通过销钉贯穿第二异形孔与第一异形孔之后，并利用工具按压销钉使其将弹性垫圈挤压变形，之后将销钉转动90°，使定位凸台与定位槽相对应，然后利用弹性垫圈的弹性作用力使销钉回弹，从而使定位凸台与定位槽相卡合，安装十分的方便，提高了交换机本体的安装效率。

17、（2）本方案，当需要对交换机本体的位置自下向上进行调整时，通过拆卸销钉，然后向上拖动交换机本体，使支撑座的斜面与支撑板相抵接，对支撑座挤压使其收缩至连接架的内侧，当调整好位置之后，利用支撑座支撑，然后进行固定，调整位置十分的方便。

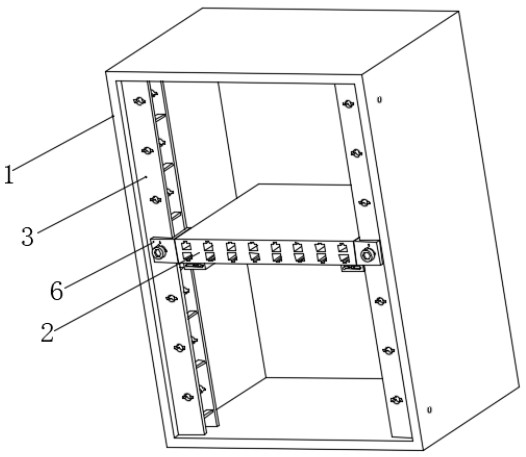

1.一种交换机安装陈列架，包括陈列架主体（1）以及安装在所述陈列架主体（1）内侧的交换机本体（2），其特征在于：所述交换机本体（2）的两侧均设置有与所述陈列架主体（1）固定连接的安装架（3），所述安装架（3）上贯穿开设有第一异形孔（4），且所述第一异形孔（4）的末端对称开设有定位槽（5）；

2.根据权利要求1所述的一种交换机安装陈列架，其特征在于：所述销钉（8）靠近所述弹性垫圈（10）的一端一体成型有标识凸缘（11）。

3.根据权利要求1所述的一种交换机安装陈列架，其特征在于：所述安装耳（6）上开设有与所述定位槽（5）相对应的标识凹槽（12）。

4.根据权利要求1所述的一种交换机安装陈列架，其特征在于：所述导向块（16）对应所述支撑板（18）的一端设置有斜面。

5.根据权利要求1所述的一种交换机安装陈列架，其特征在于：所述弹簧（17）的一端与所述导向块（16）相连接，且所述弹簧（17）的另一端与所述连接架（13）的内壁相连接。

6.根据权利要求1所述的一种交换机安装陈列架，其特征在于：所述安装架（3）对应所述陈列架主体（1）内壁的侧壁开设有沉头孔，且所述沉头孔对称设置有两个。

7.根据权利要求6所述的一种交换机安装陈列架，其特征在于：所述陈列架主体（1）上开设有与所述沉头孔相对应的螺孔。
