具有杂散发射减轻的发送器的制作方法

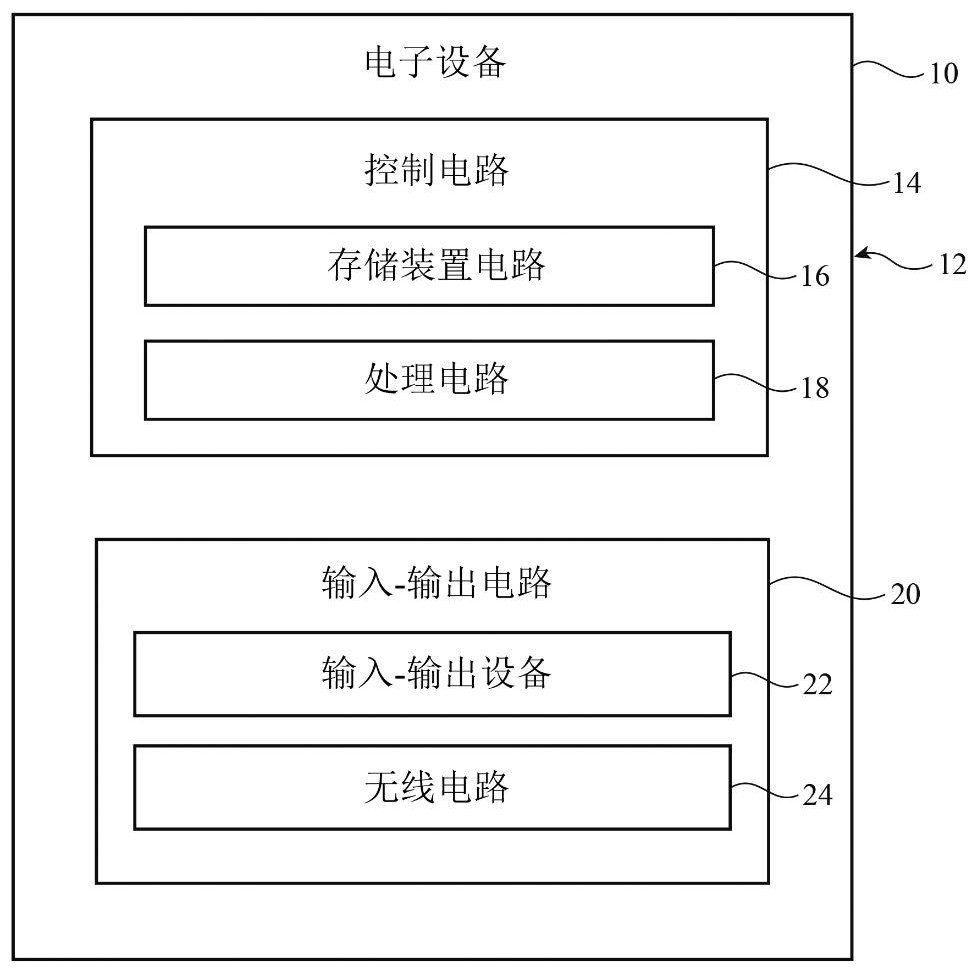

本公开整体涉及电子设备，包括具有通信电路的电子设备。

背景技术：

1、电子设备常具备通信能力。具有通信能力的电子设备包括具有发送射频信号的发送器的通信电路。如果处理不当，则发送器中的非线性可能产生使发送器的无线性能劣化的杂散发射。

技术实现思路

1、电子设备可设置有无线电路。该无线电路可包括发送路径。发送路径可包括数模转换器（dac）、耦合到dac的输出端的模拟基带（abb）电路、耦合到abb电路的输出端的多相混频器、和耦合到多相混频器的输出端的非线性组件，诸如射频可编程增益放大器（rpga）。abb电路可包括串联耦合在dac与多相混频器之间的基带滤波器、矢量插值器和基带可编程增益放大器（bbpga）。如果需要，矢量插值器和bbpga可集成到执行矢量插值器和bbpga两者的功能的组合电路中。

2、dac可输出同相和正交相位（i/q）基带信号。基带滤波器可对i/q基带信号进行滤波以产生滤波信号的相等地间隔开90度的四个不同相应相位。矢量插值器可通过对滤波信号的四个不同相位进行插值来输出基带信号的八个不同相位。基带信号的八个不同相位可相等地间隔开45度。多相混频器可包括并联耦合在abb电路与rpga之间的一组八个开关。每个开关可接收由矢量插值器输出的基带信号的八个相位中的相应相位。每个开关可由本地振荡器信号的八个不同相等幅度相位中的相应相位来回切换。本地振荡器信号的八个不同相等幅度相位可相等地间隔开45度。当以这种方式实现时，tx路径可从射频信号中消除原本将在由rpga放大之后产生杂散发射（诸如cim3和/或cim5发射）的信号分量。

3、本公开的一方面提供了无线电路。无线电路可包括数模转换器（dac）。无线电路可包括矢量插值器，该矢量插值器具有通信地耦合到dac的输出端的输入端。无线电路可包括多相混频器，该多相混频器具有通信地耦合到矢量插值器的输出端的输入端。无线电路可包括非线性组件，该非线性组件具有通信地耦合到多相混频器的输出端的输入端。

4、本公开的一方面提供了无线电路。无线电路可包括数模转换器，该数模转换器被配置为输出同相和正交相位（i/q）基带信号。无线电路可包括矢量插值器，该矢量插值器通信地耦合到dac的输出端并且被配置为基于（i/q）基带信号输出基带信号的八个相位。无线电路可包括射频放大器。无线电路可包括多相混频器，该多相混频器包括并联耦合在矢量插值器与射频放大器之间的一组八个开关，其中一组八个开关中的每个开关被配置为接收由矢量插值器输出的基带信号的八个相位中的不同的相应相位。无线电路可包括本地振荡器电路，该本地振荡器电路被配置为生成本地振荡器信号的八个相等幅度相位，其中一组八个开关中的每个开关由本地振荡器信号的八个相等幅度相位中的不同的相应相位来回切换。

5、本公开的一方面提供了一种射频发送器。射频发送器可包括基带滤波器，该基带滤波器被配置为输出基带信号的四个不同相位。射频发送器可包括矢量插值器，该矢量插值器通信地耦合到基带滤波器并且被配置为基于由基带滤波器输出的基带信号的四个不同相位来输出基带信号的八个不同相位，其中基带信号的八个不同相位相等地分开45度。射频发送器可包括八相混频器，该八相混频器通信地耦合到矢量插值器并且被配置为基于基带信号的八个不同相位和本地振荡器信号的八个不同相等幅度相位来生成射频信号，其中本地振荡器信号的八个不同相等幅度相位相等地分开45度。

1.一种无线电路，所述无线电路包括：

2.根据权利要求1所述的无线电路，其中所述多相混频器包括并联耦合在所述矢量插值器的所述输出端与所述非线性组件的所述输入端之间的一组开关。

3.根据权利要求2所述的无线电路，所述无线电路还包括：

4.根据权利要求3所述的无线电路，其中所述dac被配置为向所述矢量插值器供应基带信号的第一相位、第二相位、第三相位和第四相位，所述矢量插值器被配置为基于所述基带信号的所述第一相位、所述第二相位、所述第三相位和所述第四相位来生成所述基带信号的第五相位、第六相位、第七相位和第八相位，并且其中所述多相混频器被配置为基于所述基带信号的所述第一相位、所述第二相位、所述第三相位、所述第四相位、所述第五相位、所述第六相位、所述第七相位和所述第八相位以及所述本地振荡器信号的八个对应的相位来生成供应到所述非线性组件的所述输入端的射频信号。

5.根据权利要求4所述的无线电路，其中所述第一相位、所述第二相位、所述第三相位、所述第四相位、所述第五相位、所述第六相位、所述第七相位和所述第八相位相等地分开45度，并且其中所述本地振荡器信号的所述八个对应的相位相等地分开45度。

6.根据权利要求4所述的无线电路，其中所述非线性组件包括被配置为放大所述射频信号的射频可编程增益放大器（rpga）。

7.根据权利要求1所述的无线电路，所述无线电路还包括：

8.根据权利要求7所述的无线电路，所述无线电路还包括：

9.根据权利要求8所述的无线电路，其中所述基带滤波器包括tow-thomas双二阶滤波器。

10. 根据权利要求1所述的无线电路，其中所述矢量插值器包括：

11.一种无线电路，所述无线电路包括：

12.根据权利要求11所述的无线电路，其中由所述矢量插值器输出的所述基带信号的所述八个相位相等地间隔开45度。

13.根据权利要求12所述的无线电路，其中所述本地振荡器信号的所述八个相等幅度相位相等地间隔开45度。

14.根据权利要求11所述的无线电路，其中所述矢量插值器包括：

15.根据权利要求14所述的无线电路，其中：

16.根据权利要求15所述的无线电路，所述无线电路还包括：

17.根据权利要求16所述的无线电路，其中所述滤波器电路包括tow-thomas双二阶滤波器。

18.根据权利要求16所述的无线电路，其中：

19.一种射频发送器，所述射频发送器包括：

20. 根据权利要求19所述的射频发送器，所述射频发送器还包括：
