一种面向智慧水务的自动化拓扑纠偏与智能标注避让的空间制图方法与流程

本发明涉及水务制图领域，特别是一种面向智慧水务的自动化拓扑纠偏与智能标注避让的空间制图方法。

背景技术：

1、地理图件作为水务信息可视化呈现的核心载体，相比于使用文字和表格，地理图件在空间关系表达与数据特征展示方面具备无可替代的直观性优势，是水务管理决策的重要工具，因此各行业对地理图件有着巨大的需求。但地理图件的专业化制作存在多重壁垒，致使广大非专业用户面临系统性困境。

2、第一，地理图件制作需要大量的基础地理信息资料，包括行政区划类、地理空间类、道路交通类、水域空间类、属性特征类、水务管理类、水文数据类等，此类数据分散于多个部门，存在数据开放程度不一、下载权限受限等问题，而且地理信息资料数据量大，对普通用户的存储设备与网络带宽构成严峻考验。

3、第二，不同来源的基础地理信息资料采用了不同的文档格式、坐标系、高程标准、量纲，需要进行数据治理实现数据一致性后方可使用。普通用户普遍缺乏相关数据处理技能和工具。

4、第三，地理图件中会使用大量的符号和图例，这些符号的样式和大小需要符合各种法律法规、规章及规范性文件、国家标准、行业标准、地方标准的要求。对于普通用户，难以获得地理符号的电子资源，若自行绘制需要专业设计软件，而且地理符号数量巨大，远超非专业用户承受能力。

5、第四，地理图件的样式在各种法律法规、规章及规范性文件、国家标准、行业标准、地方标准中同样有规定，而且不同尺寸、不同用途图件的样式同样有所不同。普通用户在没有制图模板的情况下难以制作出同时保证合规性和美观性的地理图件。

6、第五，地理图件的制作高度依赖专业的gis软件，但是gis软件的使用并不普及，功能模块众多，涉及复杂参数设置，学习难度较高，非专业用户难以在短时间内掌握软件操作技能，在技术上无法自行制作地理图件。

7、近年来，地理信息领域针对自动制图开展了部分研究工作。例如，有研究提出了基于模板的地图自动生成方法，通过预定义模板减少手工配置；也有研究探索了地图标注的自动避让算法，如基于力导向模型或遗传算法的标注优化。然而，这些方法多面向通用地图场景，未针对水务数据特有的拓扑质量问题（河流断线、面缝隙、流向不一致）和水务专题图中密集标注的特殊性（河网密集、监测站点扎堆、标注层次复杂）进行专门设计。具体而言：

8、在数据融合阶段，现有方法主要关注格式转换和坐标系统一，忽略了水务数据特有的拓扑错误自动修复，导致用户仍需大量手工清理数据。

9、在标注生成阶段，现有通用避让算法未充分考虑水务要素的重要性分级（如主干河流优先于支流、重要监测断面优先于普通站点），且缺乏针对线状要素（河流）沿曲线标注的优化策略。

10、因此，亟需设计开发一种集多源数据融合、拓扑自修复、行业规范符号库与模板库、智能标注避让于一体的智慧水务空间动态专题制图方法，有效解决水务专题图制作门槛高、效率低、成图质量不稳定等问题，为水利行业数字化转型提供基础支撑。

技术实现思路

1、针对现有水务专题制图方法中数据融合阶段缺乏对河流断线、面缝隙等拓扑错误的自动修复能力，以及动态出图时人工标注压盖调整效率低下的技术问题，本发明提供一种面向智慧水务的自动化拓扑纠偏与智能标注避让的空间制图方法。

2、根据本发明的一个方面，提供了一种种面向智慧水务的自动化拓扑纠偏与智能标注避让的空间制图方法，包括：

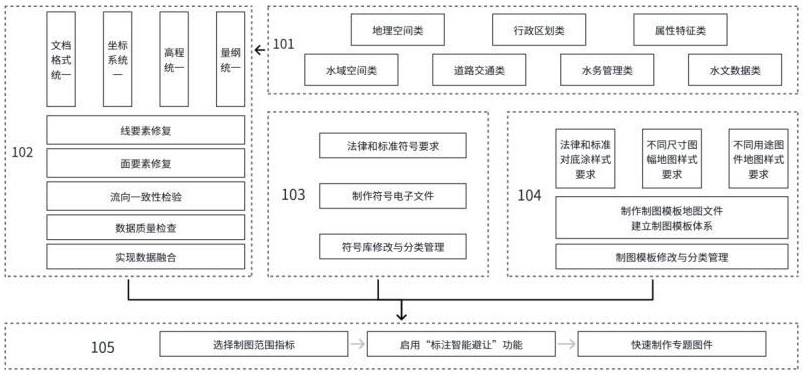

3、步骤一：收集基础地理信息资料，所述基础地理信息资料包括行政区划类、地理空间类、道路交通类、水域空间类、属性特征类、水务管理类和水文数据类；

4、步骤二：将所述基础地理信息资料进行标准化融合，并基于规则引擎执行拓扑一致性自修复，得到融合后的基础地理信息数据；

5、步骤三：建立符号库体系，所述符号库体系包含符合法律法规及国家、行业标准的地图符号；

6、步骤四：建立制图模板体系，所述制图模板体系包含符合不同行业、用途、图幅尺寸要求的制图模板；

7、步骤五：在云端部署的web制图框架下，获取用户选择的业务维度、空间维度、时间维度及制图模板，嵌入基于空间密度的智能标注避让算法生成专题图件；

8、其中，所述拓扑一致性自修复进一步包括：

9、设定自适应拓扑容差δ = min(l_min / 100 , 0.5m)，其中l_min为当前数据集中所有线要素平均长度的5%分位数，自动捕捉距离小于δ的断线端点并连接，并移除长度小于δ的短线；

10、识别面层之间面积小于β的狭长缝隙，自动用相邻最大面的属性填充，其中β默认值为10㎡；

11、基于dem数据计算每个河段的理论流向，与属性表中的上下游关系进行对比，定义流向一致性指数fci = n_consistent / n_total，若fci < 0.95，则自动修正属性表中的上下游关系；

12、计算数据质量指数dqi = (n_corrected / n_error) * (1 - e^{-λ·n_auto})，其中n_corrected为成功修复的错误数，n_error为检测到的总错误数，n_auto为自动化执行次数，当dqi < 0.8时提示人工介入；

13、所述智能标注避让算法进一步包括：

14、为每个需要标注的要素生成候选标注框，构建冲突图g=(v, e)，其中v为所有候选框，e为两两相交的边，相交判定条件为交并比iou > 0.1或欧氏距离d小于最小字号高度；

15、为每个候选框计算权重w = α·(1/rank) + β·(length/l_max) + γ·isimportant，其中rank为河流等级，length为线要素长度或点要素重要性标度，l_max为图层最大长度，isimportant为布尔值，α、β、γ为经验系数；

16、采用贪心算法选取当前权重最大且不与已选标注冲突的候选框，若最终标注覆盖率低于0.4则启动回溯机制重新求解；

17、将求解后的标注集合叠加到地图上，导出专题图件。

18、根据本发明的另一个方面，提供了一种智慧水务空间动态专题制图软件建设系统，包括：

19、资料收集模块，用于收集多源异构的基础地理信息资料；

20、数据融合与修复模块，用于对所述基础地理信息资料进行标准化融合并执行基于规则引擎的拓扑一致性自修复；

21、符号库管理模块，用于建立和管理符合多行业标准的符号库；

22、模板库管理模块，用于建立和管理涵盖多种行业、用途、尺寸的制图模板；

23、动态制图模块，用于在云端web框架下接收用户选择的业务维度、空间维度、时间维度及模板，并调用智能标注避让算法生成专题图件；

24、输出模块，用于保存和展示生成的专题图件。

25、根据本发明的又一个方面，提供了一种计算机可读存储介质，所述存储介质存储有计算机程序，所述计算机程序用于执行本发明上述任一方面所述的方法。

26、根据本发明的又一个方面，提供了一种电子设备，所述电子设备包括：处理器；用于存储所述处理器可执行指令的存储器；所述处理器，用于从所述存储器中读取所述可执行指令，并执行所述指令以实现本发明上述任一方面所述的方法。

27、从而，本发明针对水务专题制图中多源数据拓扑质量差、人工修复耗时，以及出图时密集标注压盖难以调整的痛点，提出了集拓扑自修复与智能标注避让于一体的智慧水务动态制图方法。首先，在数据融合阶段，设计了基于规则引擎的自适应拓扑修复流程，通过容差自适应计算、流向一致性校验和数据质量指数评估，自动化修复河流断线、面缝隙和流向矛盾，使数据可用性大幅提升，人工干预减少80%以上；其次，在动态出图阶段，引入基于空间密度的智能标注避让算法，通过冲突图构建、权重优化求解和回溯机制，在保证重要要素标注优先级的前提下最大化无压盖标注数量，彻底解决了河网密集区标注混乱的问题；最后，依托云端web架构和行业标准模板库，实现了从数据输入到专题图生成的全流程自动化、智能化，显著降低了水务非专业人员的制图门槛，为水利数字化建设提供了高效、可靠的技术支撑。
