震动模组及触控模组的制作方法

本技术涉及一种触控模组，尤其涉及一种具有震动功能的触控模组及其震动模组。

背景技术：

1、触控板已常配备于许多电子装置中作为输入装置，例如笔记型电脑的触控板。触控板可接受使用者于触控板上的滑动、点触、按压等操作。为提供使用者触控回馈（例如震动手感），触控板可能配备有震动元件，例如微型偏心马达、压电震动元件等。透过控制震动元件的作动，以使触控板震动，以作为前述触控回馈。一般而言，微型偏心马达体积偏大，压电震动元件产生的震动力量较小且占用面积较大，均不利于结构设计。

2、因此，有必要设计一种新型的震动模组及触控模组，以克服上述缺陷。

技术实现思路

1、本实用新型的目的在于提供一种震动模组及触控模组，其能够通过磁芯件与衔铁相对且间隔设置以形成集中大部分磁力线于其中的封闭磁路，以提升该衔铁与该磁芯件间磁吸力。

2、为达到上述目的，本实用新型提供了一种震动模组，用于触控模组中，该震动模组包括：电磁铁模组，该电磁铁模组包含线圈架、磁芯件及第一线圈，该磁芯件具有第一芯部、第二芯部、及连接该第一芯部及该第二芯部的固定部，该固定部埋入该线圈架，该第一线圈缠绕于该第一芯部上；衔铁，与该第一芯部及该第二芯部相对且间隔设置，使得当该第一线圈通电时，该衔铁朝向该第一芯部及该第二芯部相对移动；以及固定托架，该电磁铁模组及该衔铁其中之一固定于该固定托架上；

3、其中，该触控模组的触控板可动地支撑于该固定托架上，该电磁铁模组及该衔铁其中另一固定于该触控板上。

4、较佳的，该电磁铁模组与该衔铁于水平方向上排列，该触控板于垂直方向上支撑于该固定托架上，该水平方向与该垂直方向垂直。

5、较佳的，该固定托架包含框架及固定于该框架上的多个弹性体，该触控板固定于该多个弹性体上。

6、较佳的，该多个弹性体位于该框架的周边区域且围绕该电磁铁模组及该衔铁。

7、较佳的，该电磁铁模组与该衔铁于水平方向上排列，该触控板于垂直方向上支撑于该固定托架上，该水平方向与该垂直方向垂直，该固定托架包含自该框架延伸的多个弹性臂，该多个弹性体对应地设置于该多个弹性臂上。

8、较佳的，该衔铁朝向该第一芯部及该第二芯部的端面大于该第一芯部及该第二芯部朝向该衔铁的端面。

9、较佳的，该衔铁包含折叠板部，该衔铁透过该折叠板部与该第一芯部及该第二芯部相对设置。

10、较佳的，该电磁铁模组包含第二线圈，该第二线圈缠绕于该第二芯部上。

11、较佳的，该电磁铁模组包含两个引脚，该两个引脚插入该线圈架，该第一线圈的两个线端固定至该两个引脚上。

12、较佳的，该引脚具有连接端、凸出部及连接该连接端及该凸出部的固定部，该固定部埋入该线圈架，该凸出部凸出于该线圈架，该两个线端缠绕于该凸出部。

13、较佳的，该电磁铁模组配置为表面安装元件。

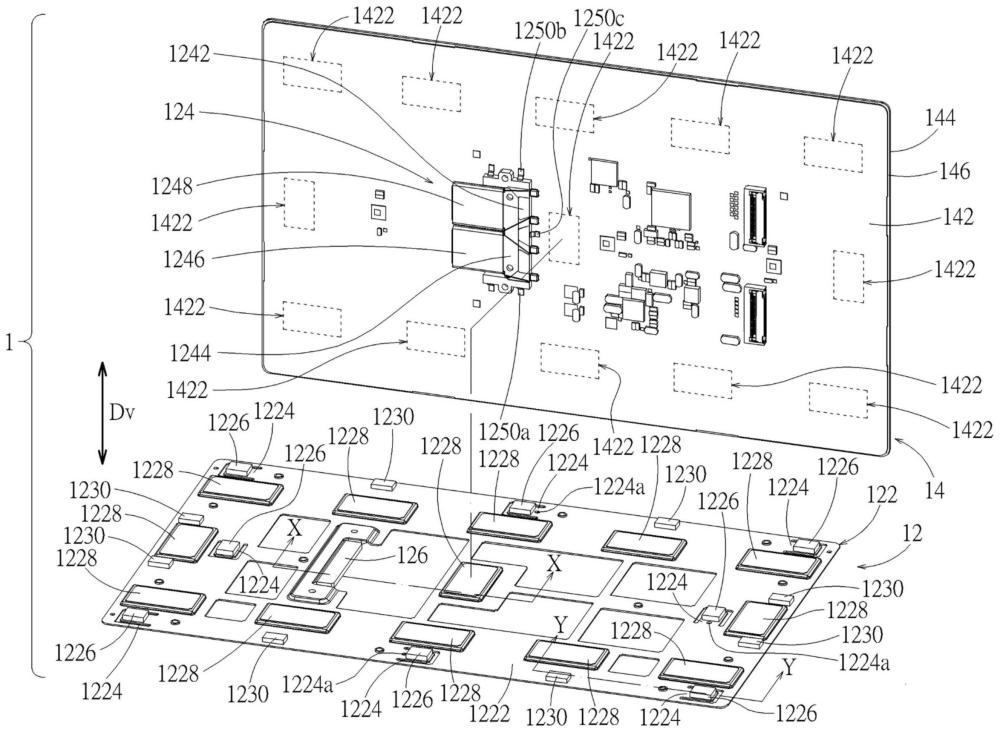

14、本实用新型还提供一种触控模组，包括：触控板；以及如上所述的震动模组，该触控板可动地支撑于该震动模组的该固定托架上。

15、较佳的，该电磁铁模组电性固定于该触控板的印刷电路板上。

16、与现有技术相比，本实用新型实施例提供的一种震动模组及触控模组，震动模组包含电磁铁模组、衔铁及固定托架。电磁铁模组包含线圈架、磁芯件及线圈。磁芯件具有第一芯部、第二芯部、及连接第一芯部及第二芯部的固定部，固定部埋入线圈架，线圈缠绕于第一芯部上。衔铁与第一芯部及第二芯部相对且间隔设置，使得当第一线圈通电时，衔铁朝向第一芯部及第二芯部相对移动。电磁铁模组及衔铁其中之一固定于固定托架上。其中，触控模组的触控板可动地支撑于固定托架上，电磁铁模组及衔铁其中另一固定于触控板上。借此，磁芯件与衔铁形成集中大部分磁力线于其中的封闭磁路，可提升衔铁与磁芯件间磁吸力。当线圈间歇导通电流时，衔铁相对于磁芯件震动，进而使整个触控板震动（或谓触控板相对于固定托架震动），以提供使用者触控回馈。

1.一种震动模组，用于触控模组中，其特征在于，该震动模组包括：

2.如权利要求1所述的震动模组，其特征在于，该电磁铁模组与该衔铁于水平方向上排列，该触控板于垂直方向上支撑于该固定托架上，该水平方向与该垂直方向垂直。

3.如权利要求1所述的震动模组，其特征在于，该固定托架包含框架及固定于该框架上的多个弹性体，该触控板固定于该多个弹性体上。

4.如权利要求3所述的震动模组，其特征在于，该多个弹性体位于该框架的周边区域且围绕该电磁铁模组及该衔铁。

5.如权利要求3所述的震动模组，其特征在于，该电磁铁模组与该衔铁于水平方向上排列，该触控板于垂直方向上支撑于该固定托架上，该水平方向与该垂直方向垂直，该固定托架包含自该框架延伸的多个弹性臂，该多个弹性体对应地设置于该多个弹性臂上。

6.如权利要求1所述的震动模组，其特征在于，该衔铁朝向该第一芯部及该第二芯部的端面大于该第一芯部及该第二芯部朝向该衔铁的端面。

7.如权利要求1所述的震动模组，其特征在于，该衔铁包含折叠板部，该衔铁透过该折叠板部与该第一芯部及该第二芯部相对设置。

8.如权利要求1所述的震动模组，其特征在于，该电磁铁模组包含第二线圈，该第二线圈缠绕于该第二芯部上。

9.如权利要求1所述的震动模组，其特征在于，该电磁铁模组包含两个引脚，该两个引脚插入该线圈架，该第一线圈的两个线端固定至该两个引脚上。

10.如权利要求9所述的震动模组，其特征在于，该引脚具有连接端、凸出部及连接该连接端及该凸出部的固定部，该固定部埋入该线圈架，该凸出部凸出于该线圈架，该两个线端缠绕于该凸出部。

11.如权利要求9所述的震动模组，其特征在于，该电磁铁模组配置为表面安装元件。

12.一种触控模组，其特征在于，包括：

13.如权利要求12所述的触控模组，其特征在于，该电磁铁模组电性固定于该触控板的印刷电路板上。
